立式机组发电机除尘安装及改造方案

         一、碳刷单个密封型方案:

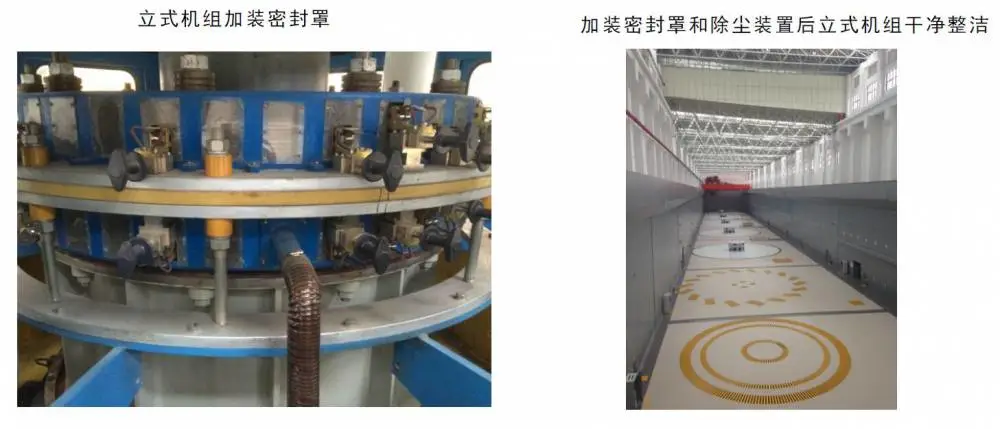

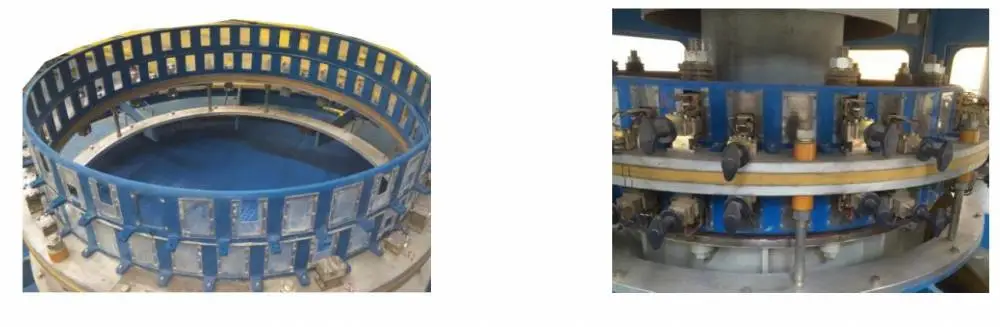

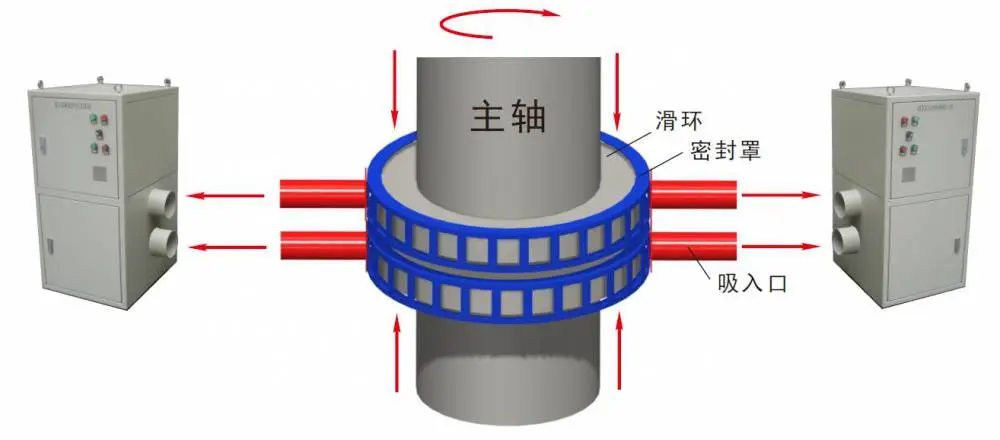

        为了使发电机碳刷除尘器达到更好吸尘效果，防止细小的碳粉粘积在发电机组内，危害发电机组的正常运行。按原发电机的碳刷架，用玻璃钢做框架密封罩，碳刷单个伸进密封罩，其余的密封起来，两边的吸入口与CFS发电机碳刷除尘器相联。

        密封罩好后，让气流从上下面间隙进入滑环，使碳粉随气流旋转，由两端碳刷除尘器吸入处理。此方案的优点在于可以在线更换碳刷，结构紧凑，密封性好，吸尘效果好。


二、碳刷架集电环密封型方案：

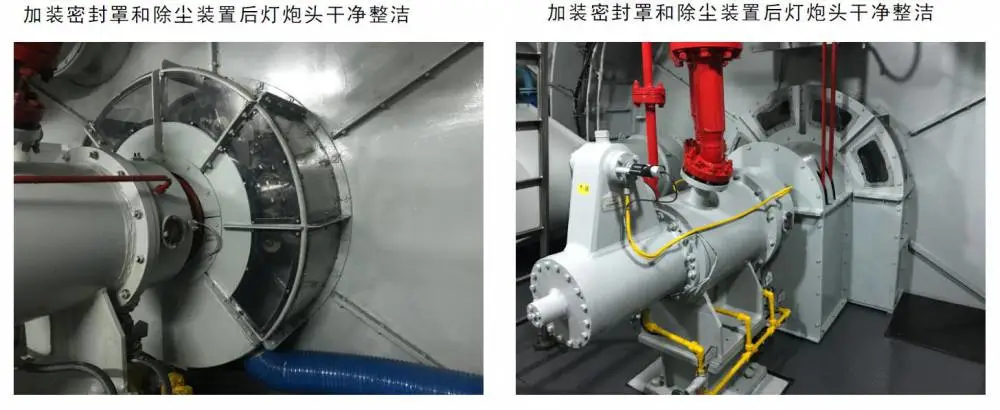

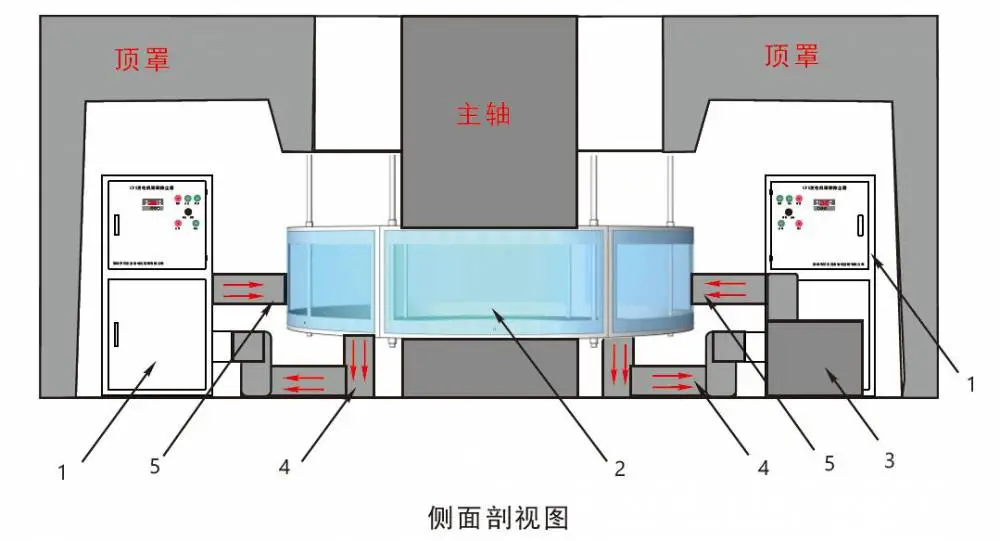

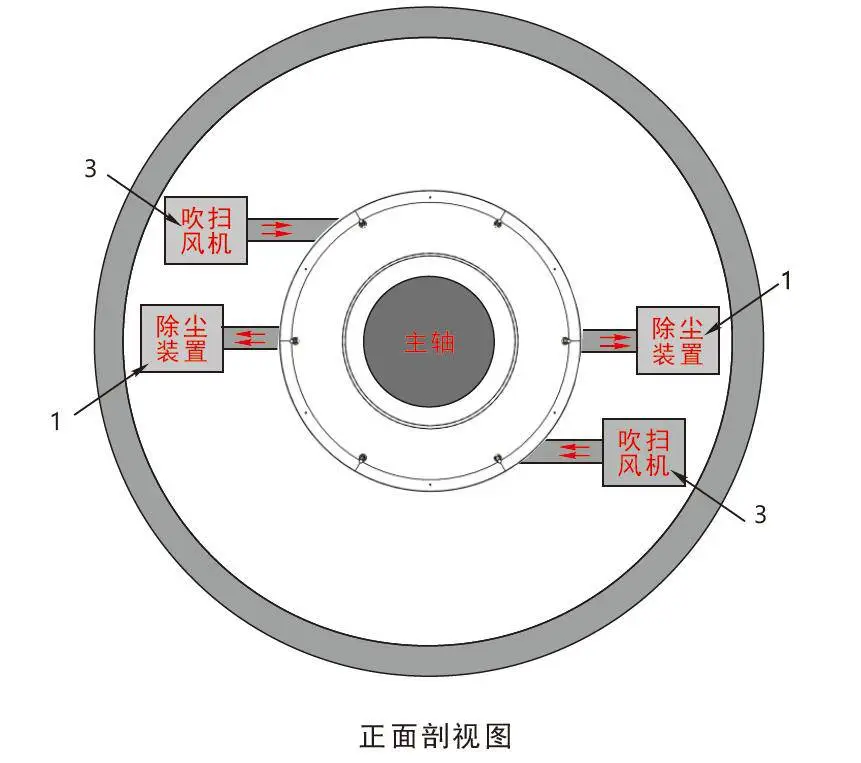

        此方案的优点在于密封性好，不会有碳粉逸出，结构紧凑，吸尘效果好，碳刷降温效果好。除尘装置方案，如下图主要由5个部分组成：1：CFS碳刷除尘器，数量：2台； 2：密封观察罩，数量：1套；3：吹扫风机，数量：2台；4：吸尘管，数量：2条；5：吹风管，数量：2条；

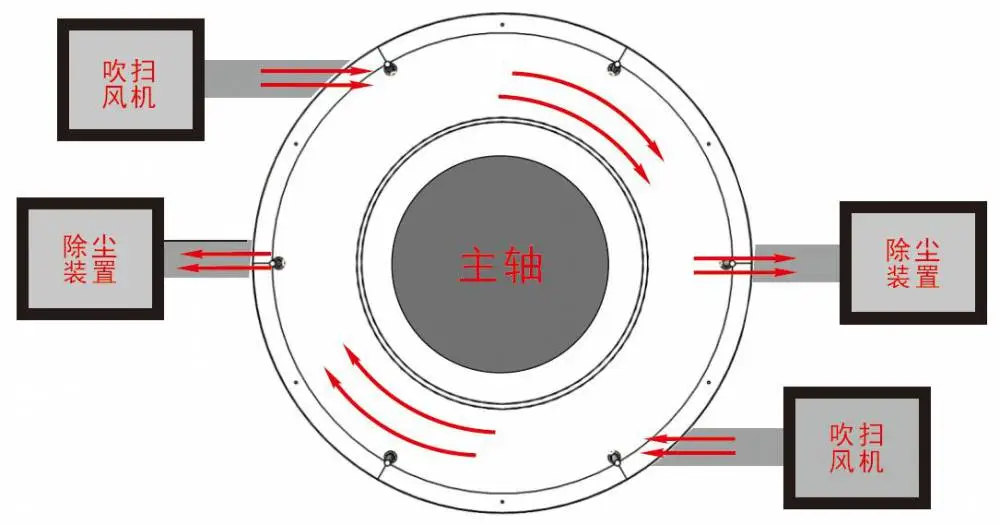

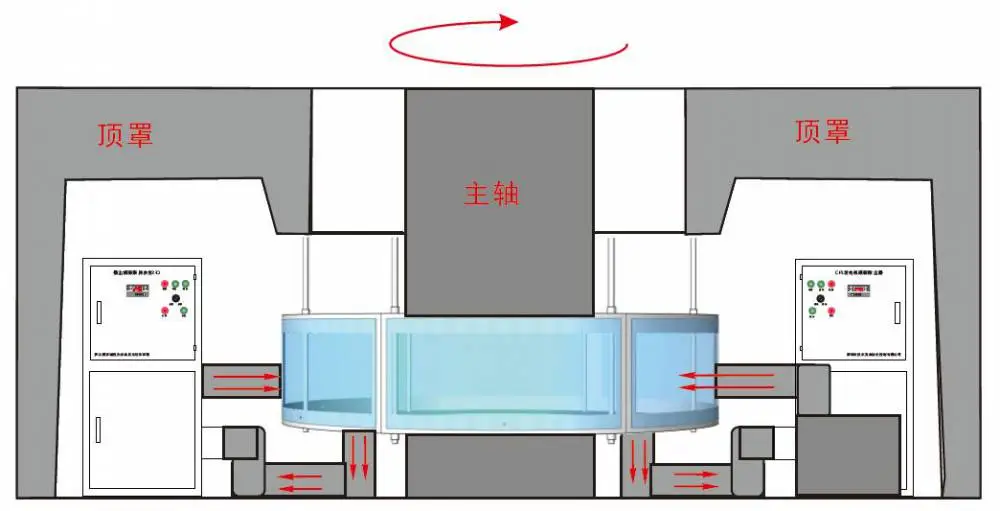

        碳刷除尘装置，配有两台0.9KW的吹扫风机，风压力能达到：4650-5100Pa，流量：300 m /h高压气流将密封观察罩里的石墨碳刷磨出来的碳粉吹起并沿与发电机主轴转向一致的顺时计方向循环，并在两侧下方，被两台CFS碳刷除尘装置吸入。



       独立吹扫风机不但产生风压大，而且还可以冷却石墨碳刷因摩擦而发热，以确保满足碳刷、滑环的温升要求。



2、密封观察罩：

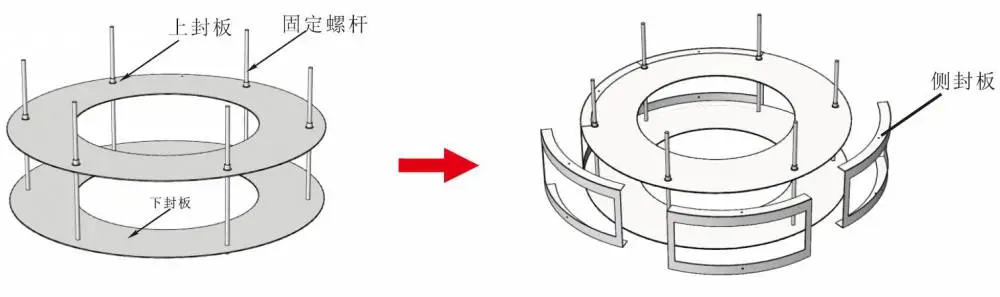

       密封观察罩的功能是把石墨碳刷密封在内，使得磨出来的石墨碳粉，通过吹扫风机吹起，循环吸入CFS碳刷除尘器内，不会扬到密封观察罩外。同时密封观察罩，还必须方便更换石墨碳刷及观察内部情况，材质要求绝缘。密封观察罩具体构造如下：

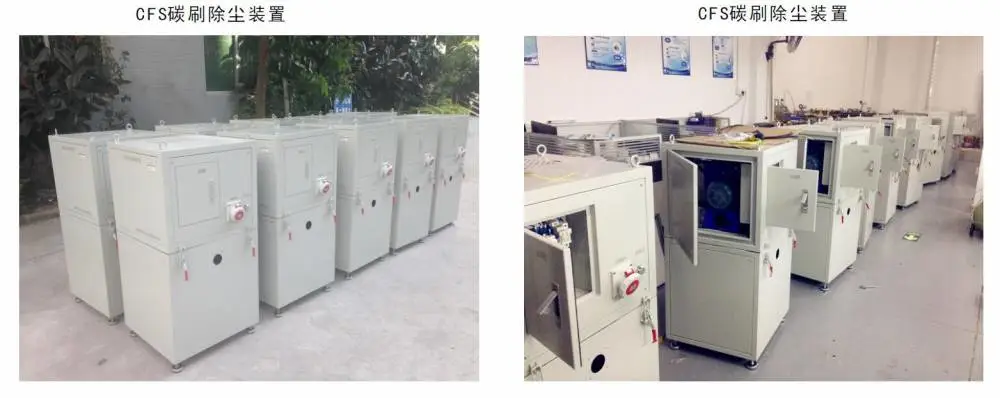

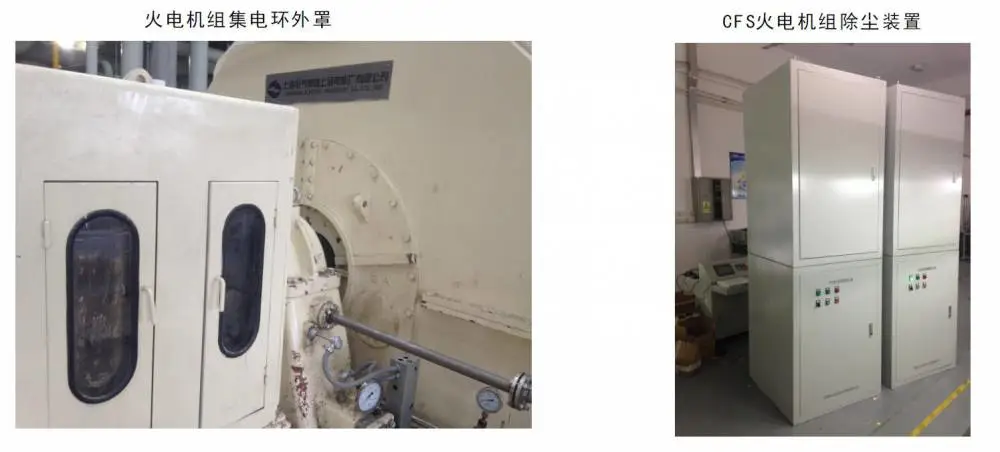

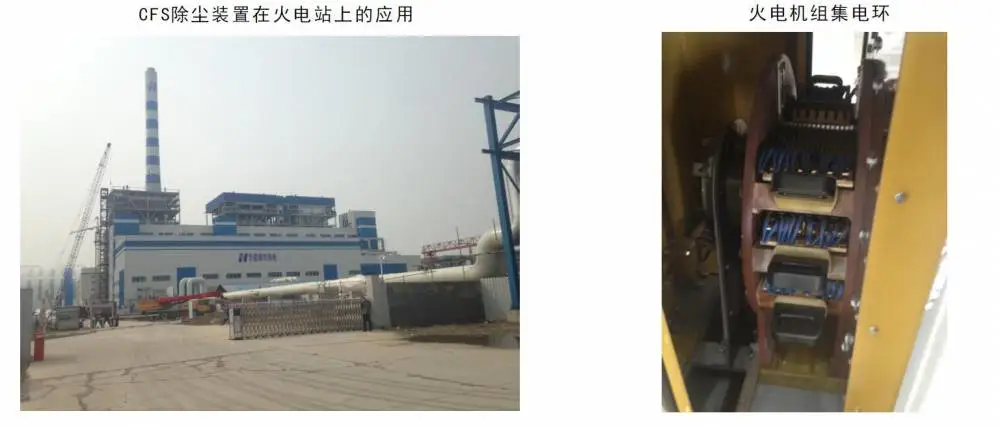

CFS-G组合式除尘装置
C F S - G组合式除尘装置 ，能满足碳刷环保护罩内部空间不足的场合，结构紧凑，美观。



主要技术参数：
        风机马达：1.5KW/220VAC、 三相2.2KW、 三相4KW
        微粒类型：直径不小于0.7微米
        过  滤  网：一级：过滤棉过滤
        二        级：布袋过滤
        报        警：带滤网更换报警功能
        显        示：发电机组温度显示、吸尘负压显示、吸尘风速显示

        三相1. 1KW：                             三相2. 2KW：                              三相4KW：
        气流：  2258m /h、             气流： 2617m /h                  气流： 3000m /h
        负压：  1150Pa                    负压： ≥1542Pa                  负压：  ≥3060Pa
         嗓      声：   ＜70分贝                 嗓       声： ＜75分贝                  嗓      声：  ＜85分贝


功能介绍：
        CFS -G发电机碳刷除尘器，主要分为个两室，风机室和过滤控制室，风机室和过滤室通过风道连接。

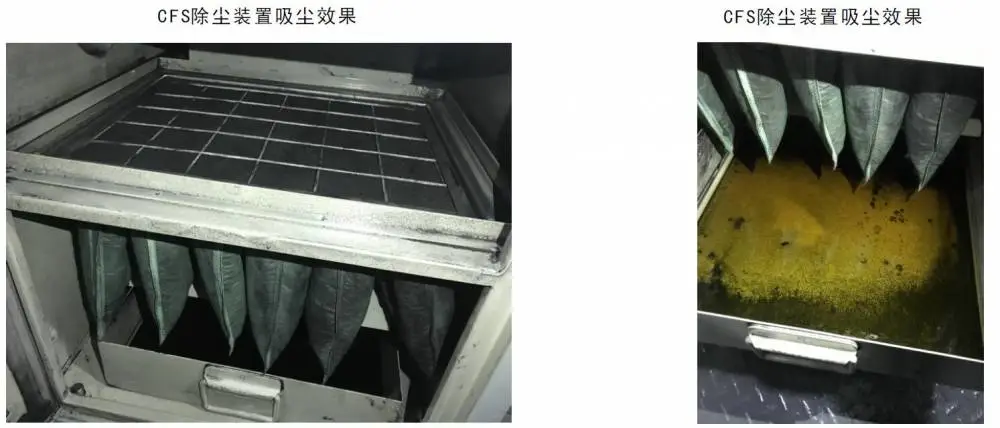

       CFS -G发电机碳刷除尘器，提供二级过滤，能有效除去含油与不含油的粉尘。

        二级过滤：
        1、一级过滤，能有效过滤细小的粉尘。
        2、二级布袋为中效过滤，对不含油的粉尘过滤效果，而且还有集尘作用。
以上2种除尘优势互补，然后终达到高效的除尘。


过滤控制室：

过滤控制室：

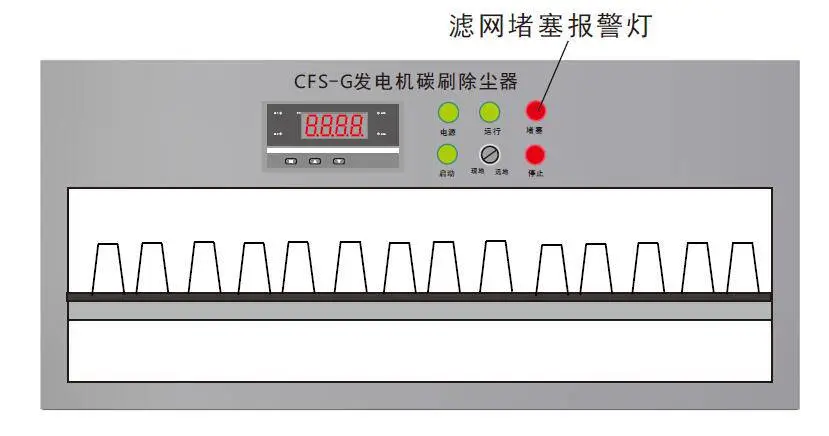

        为了跟现场发电机集电环罩相匹配，设计成扇形结构，上层为控制面板。控制面板配有数字显示表可显示当前风机的温度和发电机集电环罩内环境温度，带有电源，运行，滤网堵塞报警指示灯。带启动，停止，现地/远程控制按钮。左侧配有电源插座及控制接口的插座，可以通过远程控制接口，控制除尘器的启停。另外独立的电气控制箱设计，把电气电路与外界及内部隔绝，更安全ke靠。

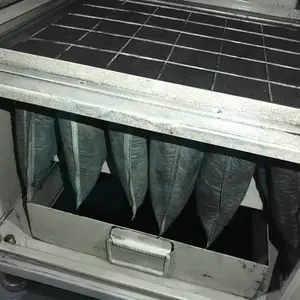

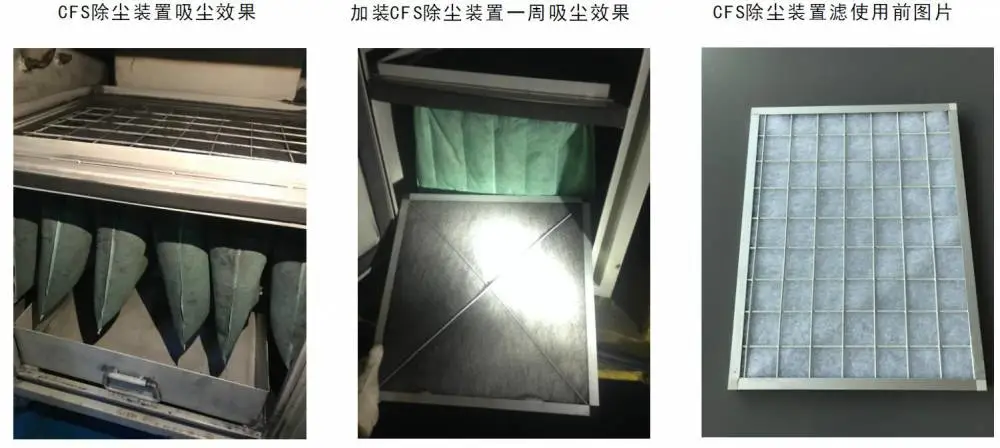

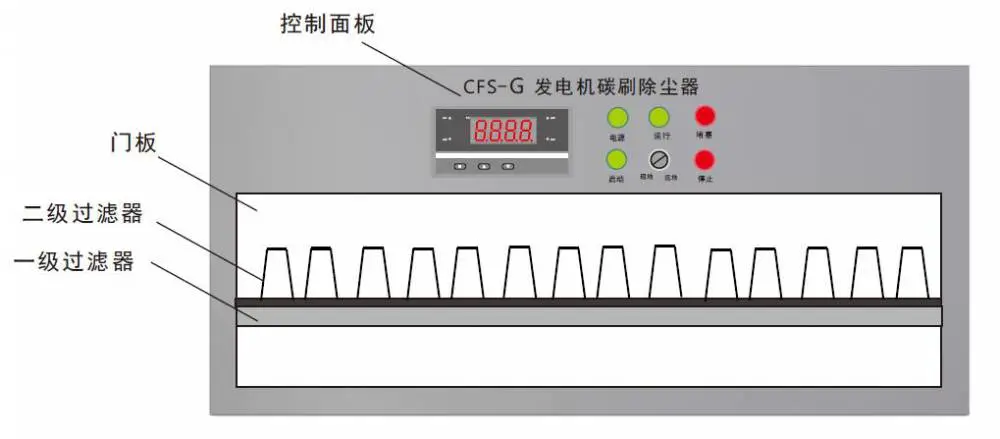

       下层为过滤室，前面带门板，内有两级过滤器。当滤网堵塞报警时，需要更换滤网时，可以打开门板，抽出滤网进行更换，方便维护。




 当除尘器运行时，从风机进风口吸入带有粉尘的空气，粉尘的空气经过一级过滤，二级过滤，除尘后终排到除尘器外。



CFS－G发电机碳刷除尘器的维护：
        当滤网堵塞报警灯亮起时，需要更换滤网时，打开除尘器正面门板，抽出滤网进行更换。

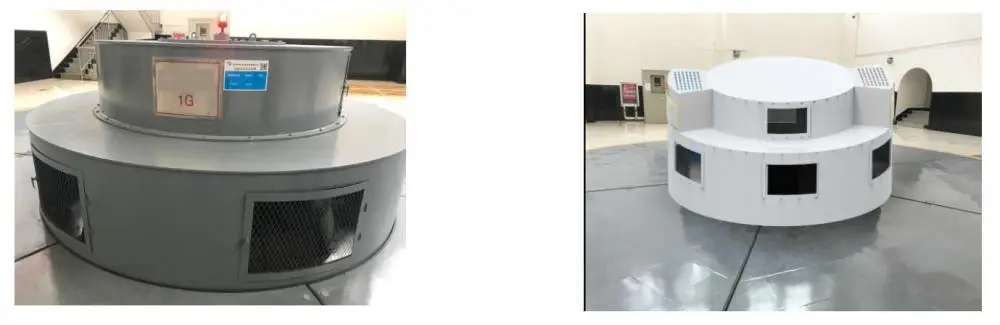

对发电机集电环罩的密封改造：

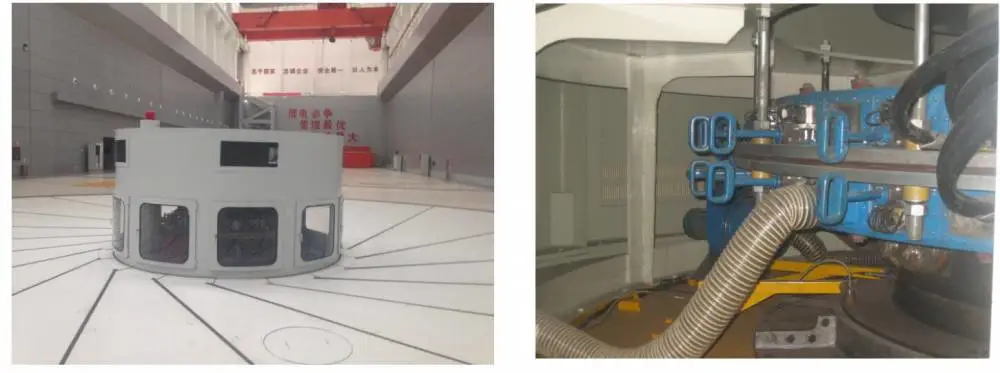

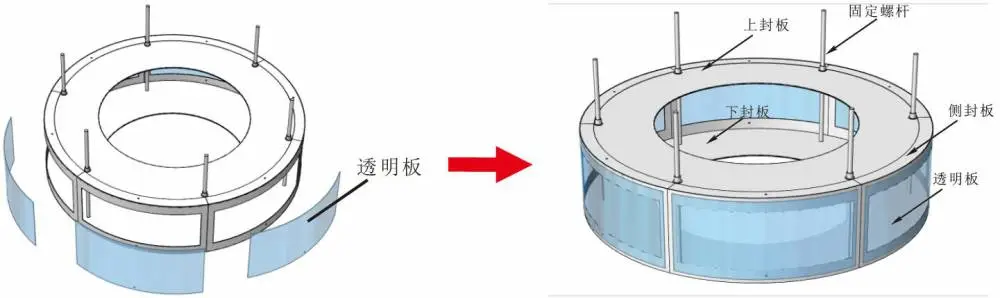

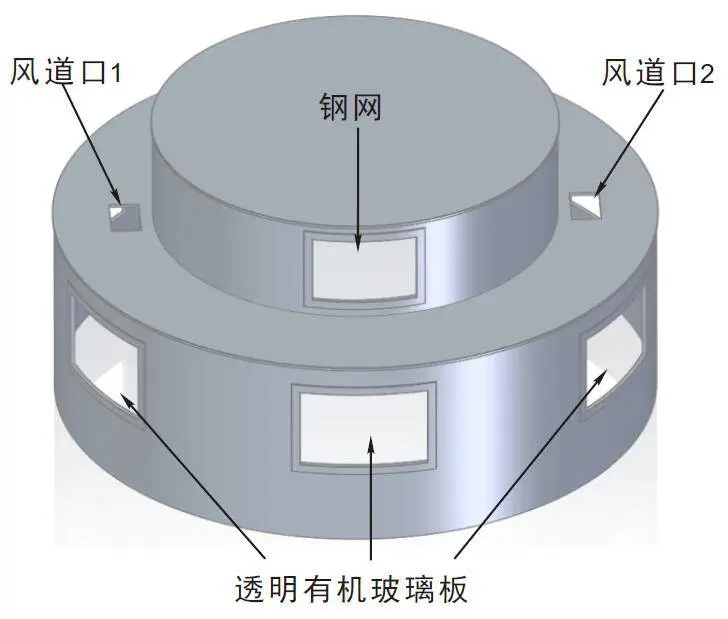

       1、把原有发电机下集电环罩6个观察窗拆下，用2mm厚的钢板和5mm有机玻璃板做成观察窗对下集电环罩密封改造，有机玻璃窗底面用有胶条密封。
       2、原有发电机上集电环罩2个钢丝网观察窗保持不变。

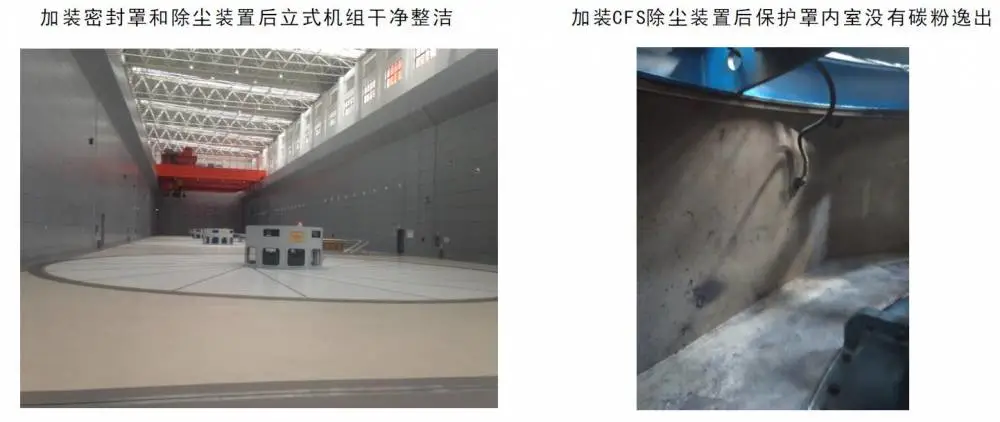

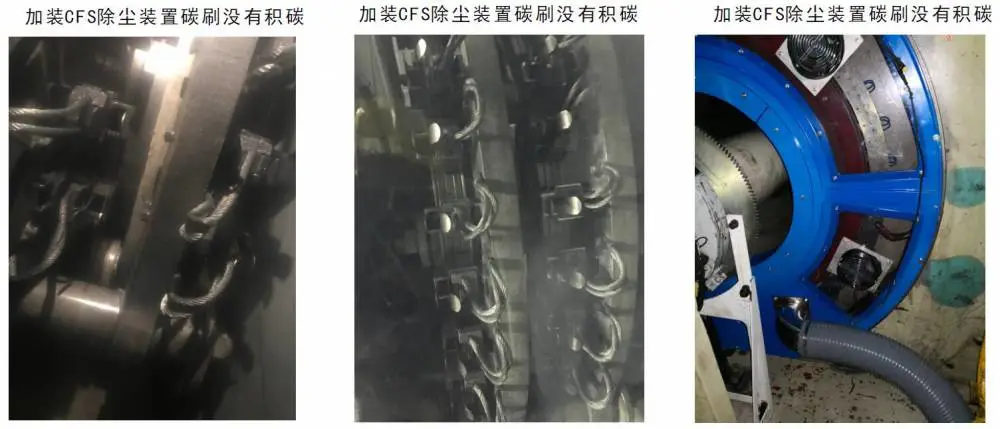

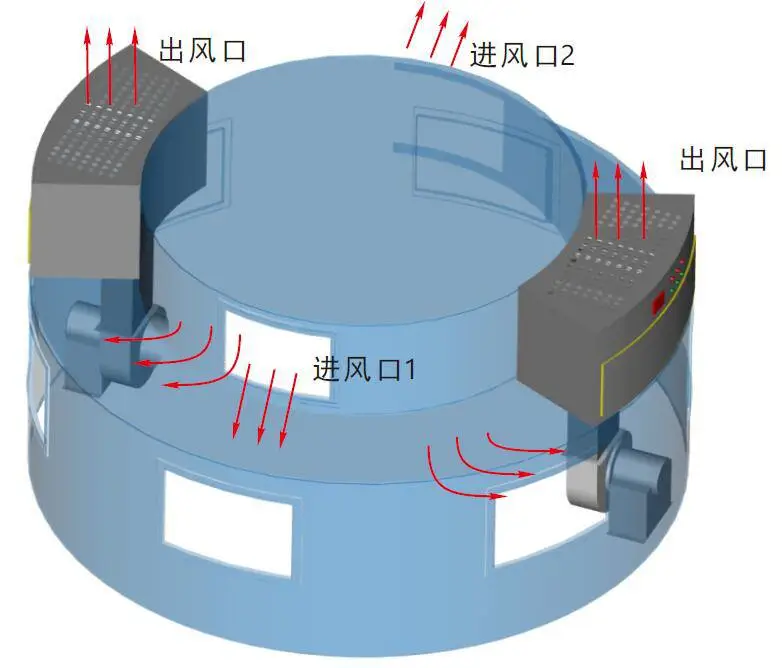

    改造后， 空气从上集电环罩2个钢丝网观察窗进，除尘器风机形成负压，使带有粉尘的空气，随气流进入除尘器过滤室除尘后，排到外面




三、 除尘装置吸口设计
        除尘装置吸口设计有二种方案可选择：
注：以下方案采用风管及固定支架等一却配件均采用非金属绝缘材料。
       A方案：风机进口加钢丝网敞开式
此方案简单，在不影响原主机结构上，靠气流量扬起的石墨粉尘吸进除尘装置，净化排出,风机口须加钢丝网防止异物吸入。
      优  点： 结构简单，占用集电环罩内部空间比较小，对主机检修影响比较小。
      缺  点： 会有部分石墨粉粘贴在集电环罩内，吸尘会有影响。

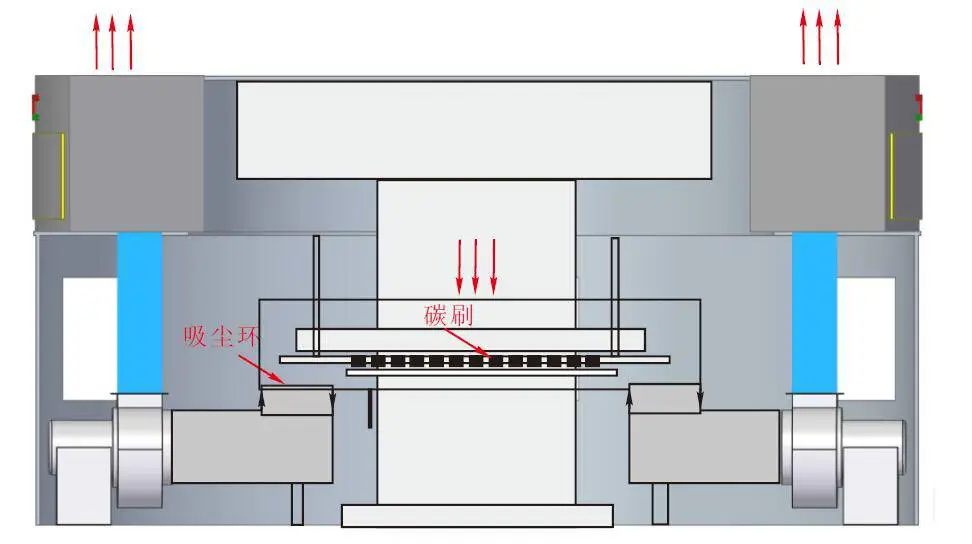

B方案：风机加装吸尘环式

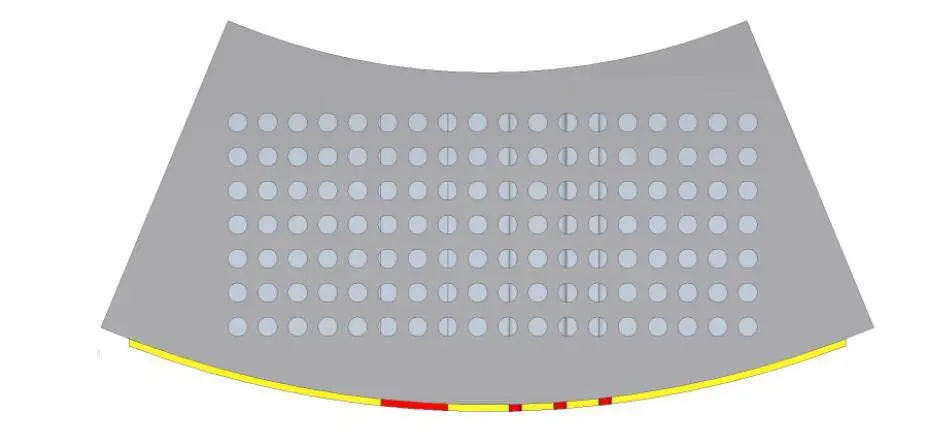

此方案碳刷环底下加装一个环形的吸尘环，吸尘环对应碳刷下方位置开有吸尘槽，吸尘环下方通过风管与两侧风机相联。当碳刷磨出粉尘时，被下方的吸尘环的吸尘槽负压吸入除尘装置，净化排出。
优  点：吸尘环的吸尘槽的负压对碳刷区域进行吸尘，吸尘效果。
缺  点：占用集电环罩内部份空间，可能给检修主机带来不便，安装及加工难度较高。
