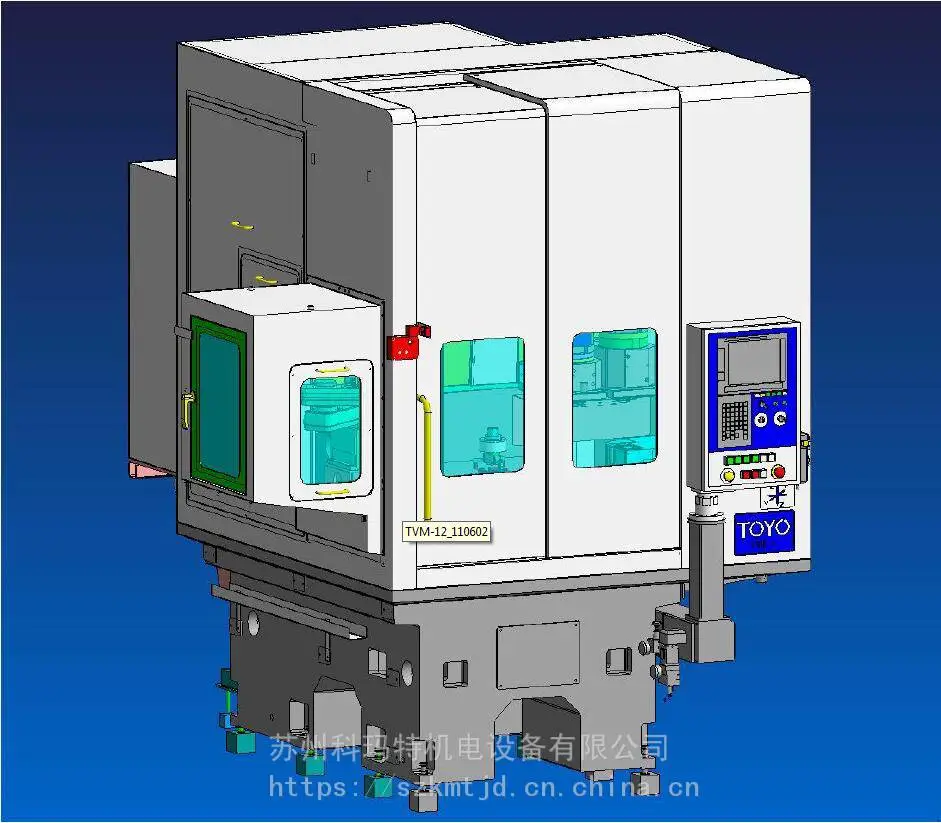

日本进口TOYO东洋ＴＶＭ－１２立式涡旋加工中心   HV(混合动力）和EV（电动）汽车空调

实现主要用于电动汽车和混合动力汽车的空调压缩机涡旋盘动静盘加工，工件材质是铝制的，加工节拍很快。

特点

（1）形状精度±2μ m 高精度加工

采用ＴＯＹＯ刀具切削点固定控制技术。采用高刚性主轴（C轴）及低惯性X?Y?C轴,提高随动性。采用冷却液垂直排放构造有效减少床身热变形，实现形状精度±2μ m的高精度加工。

本机床安装机内上下料机械手和无臂换刀刀库(ATC)，并使用6万转主轴进行精加工，在提高X?Y?C轴随动性的同时,加工节拍比原型机（Ｔ-402ＳＣＹ）缩短40％。

（2）满足无人化要求

机内机械手和水平搬运方式，降低成本实现全自动。

选购用于测量加工后工件涡旋壁和底部厚度的反馈测量装置，满足批量生产需要。

（3）结构紧凑

立式结构安装面积约7.5㎡。

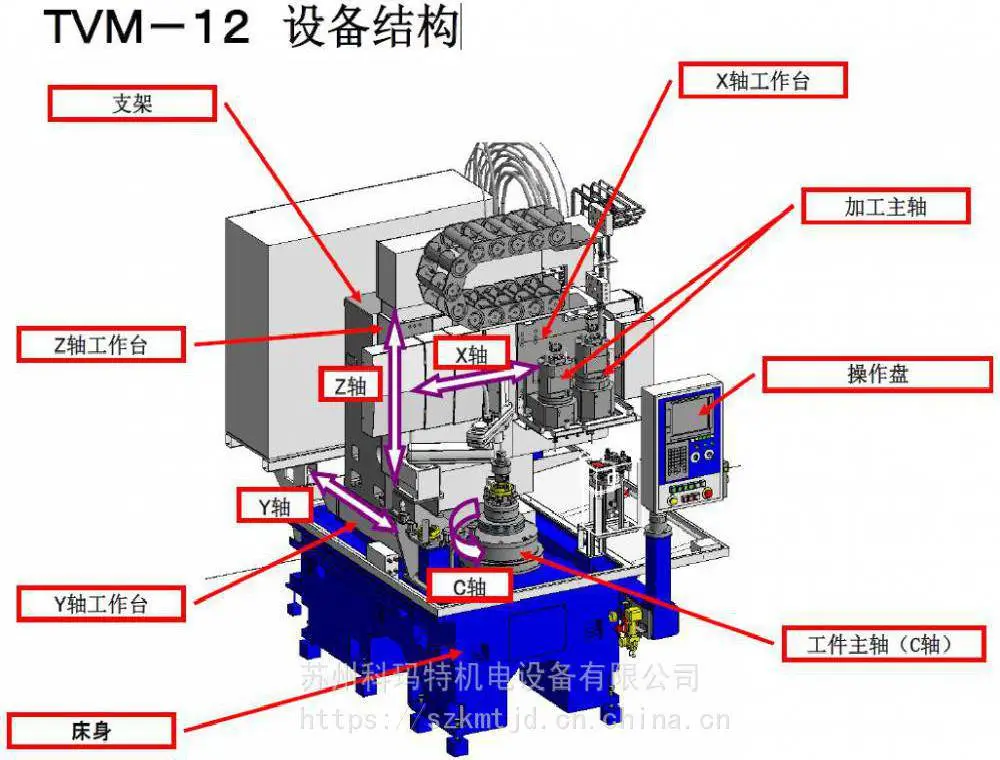

机床结构

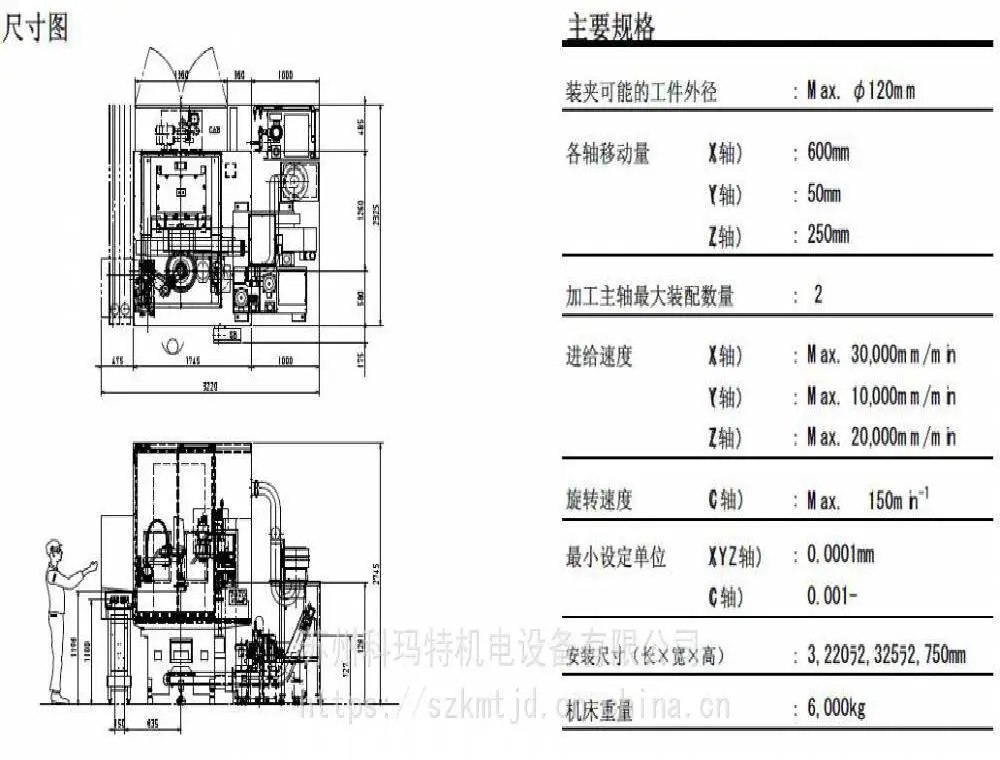

尺寸图

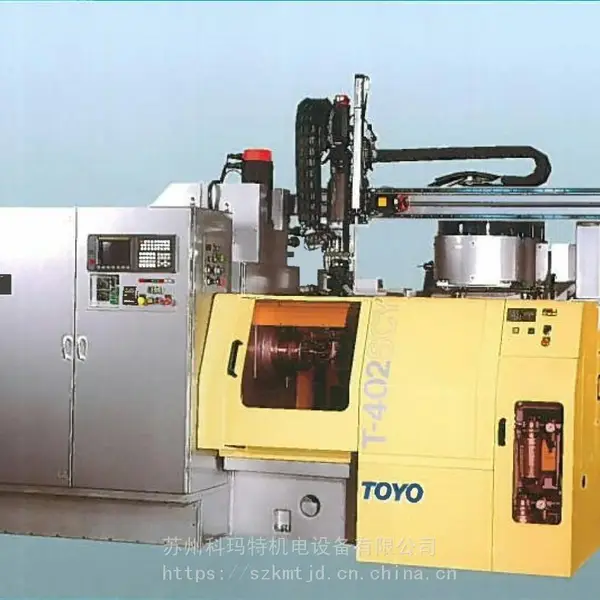

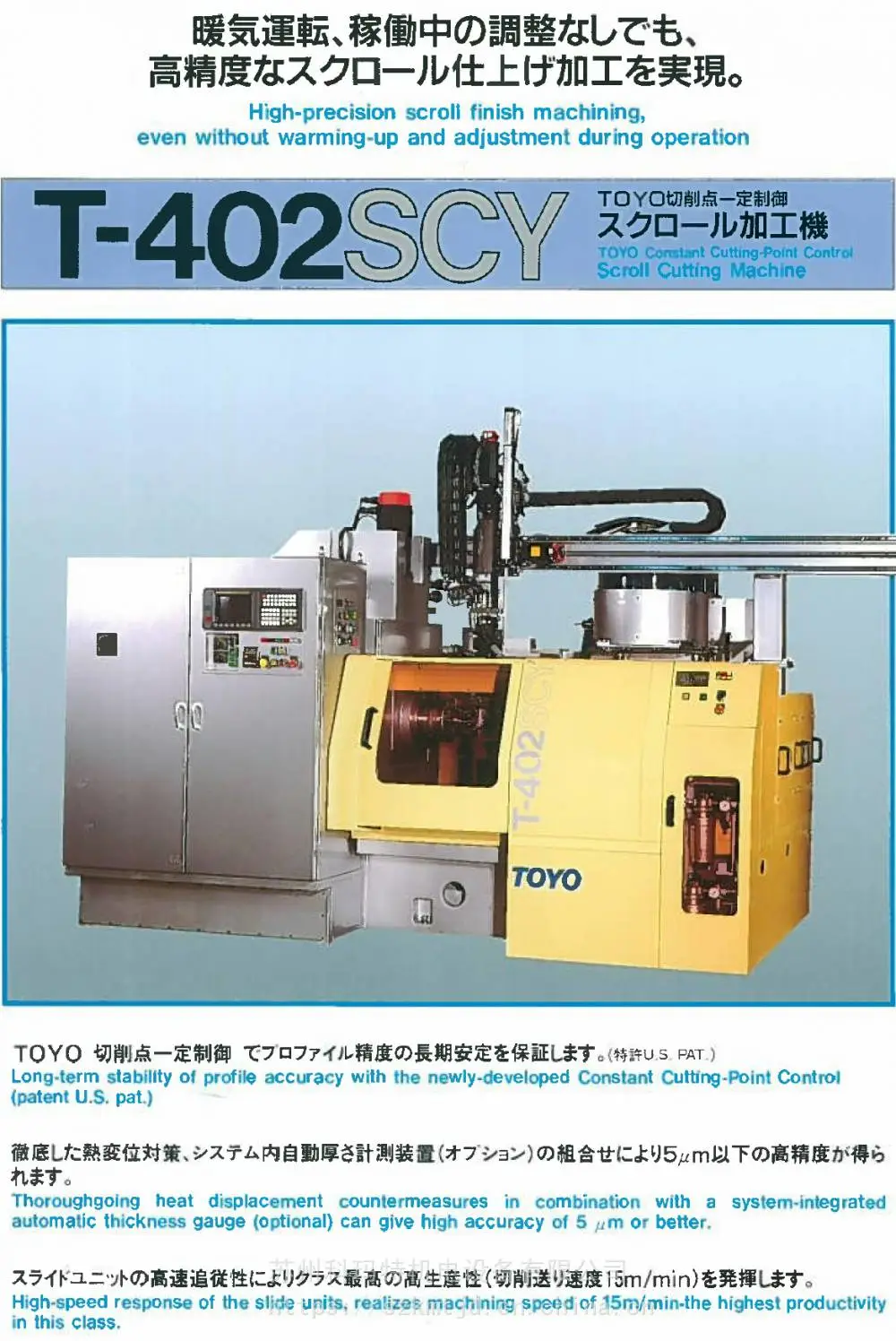

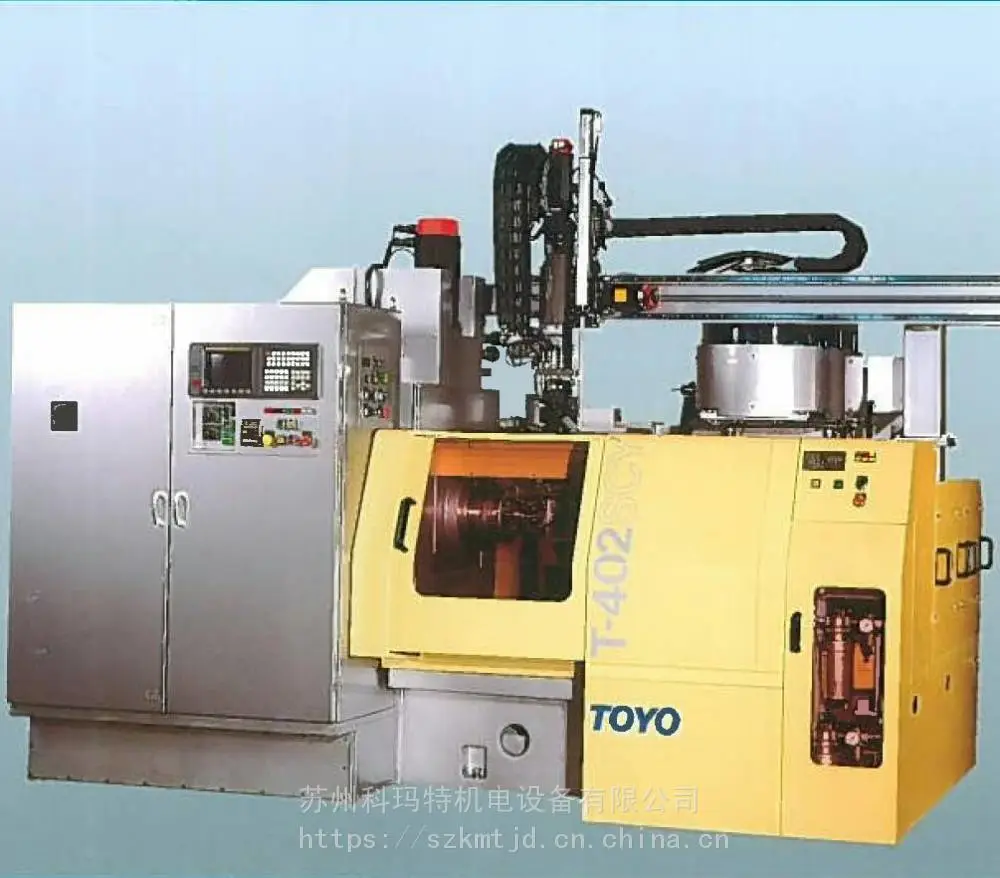

日本进口TOYO东洋T-402SCY卧式涡旋加工中心    家用及商用空调

实现主要用于家用和商用的空调压缩机涡旋盘动静盘加工，工件材质是铸铁制的，加工节拍很快。

特点

不必预热运转、操作过程中不调整也能进行高精度涡旋精加工。

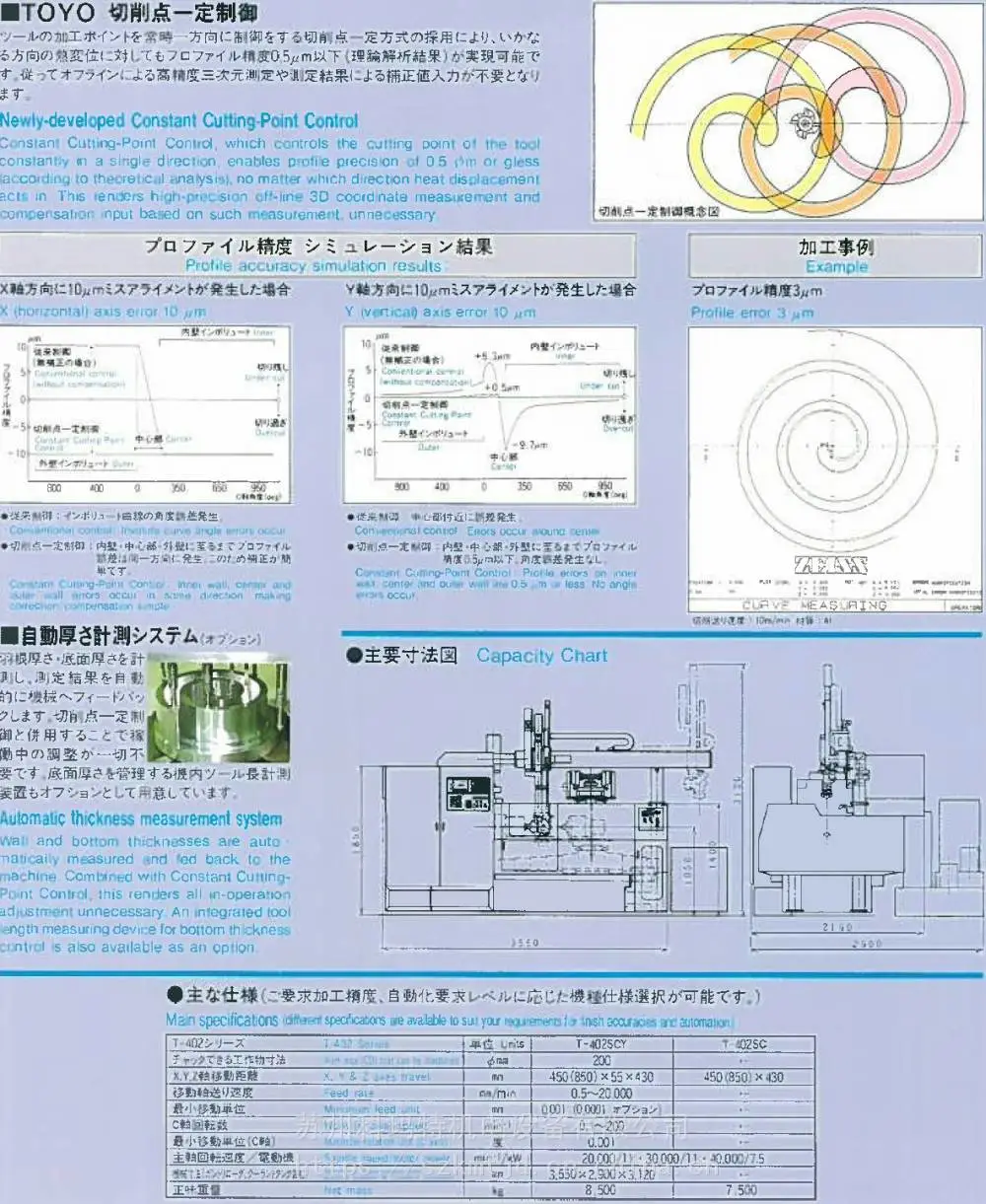

采用TOYO切削点一定控制, 确保轮廓形状长期稳定。

采取***的热转移对策、系统内自动厚度测定装置(选购件)的组合, 确保精度误差低于5μm。

主要规格

型号

T-402SCY

T-402SC

可加工工件的外径Φmm

200mm

X、Y、Z轴移动距离    mm

450(850)× 55× 430

450(850)× 430(无Y轴)

移动轴进给速度  mm/min

0.5 ～ 20,000

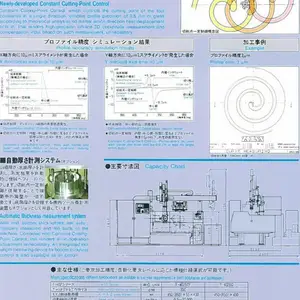

日本进口TOYO东洋T-402SCY卧式涡旋加工中心加工实例

可动涡旋磨削加工  φ76XW30mm

轮廓         +2.0 ～ -4.0μm

表面粗糙度(侧面)  1.31μmRmax

加工节拍         73 sec

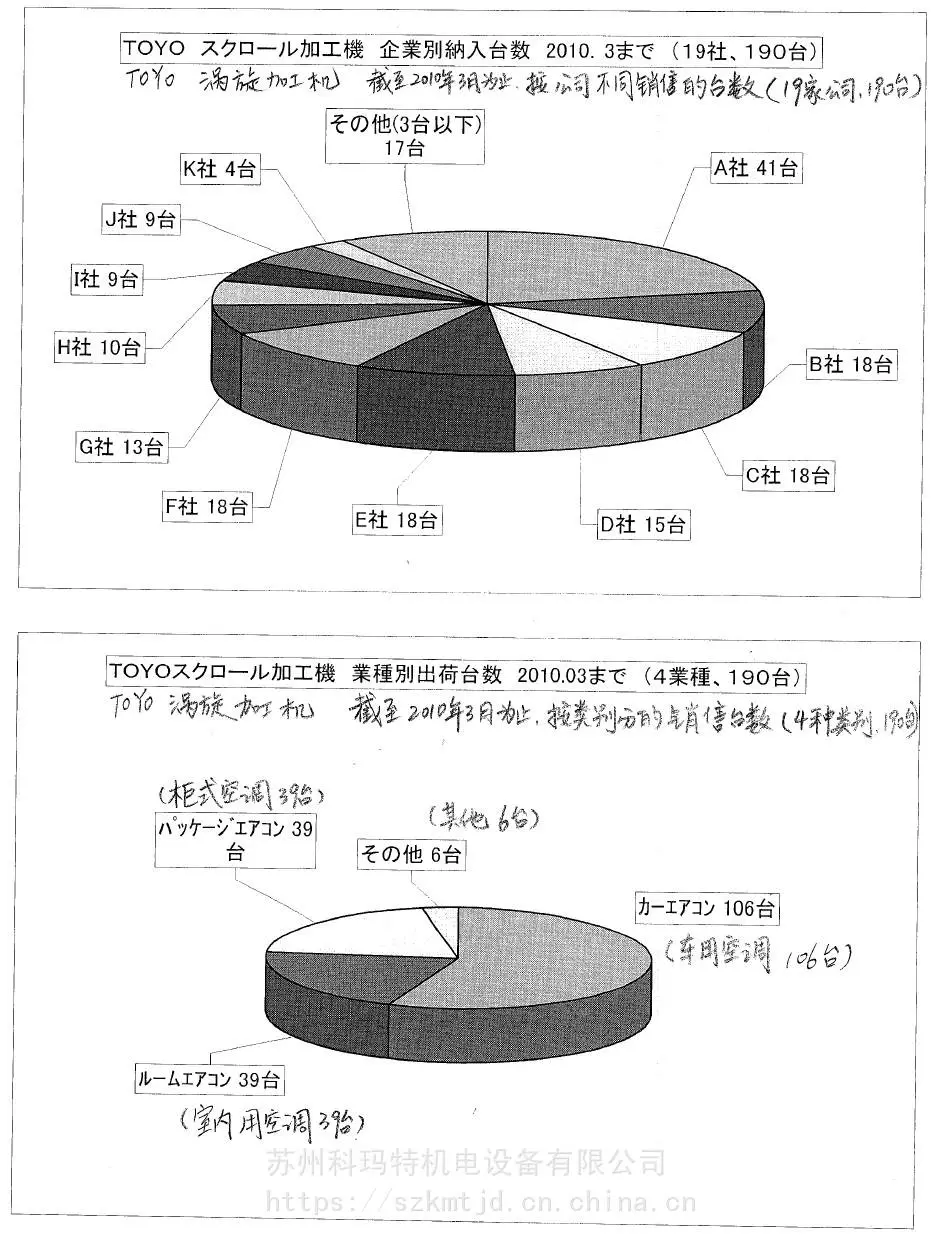

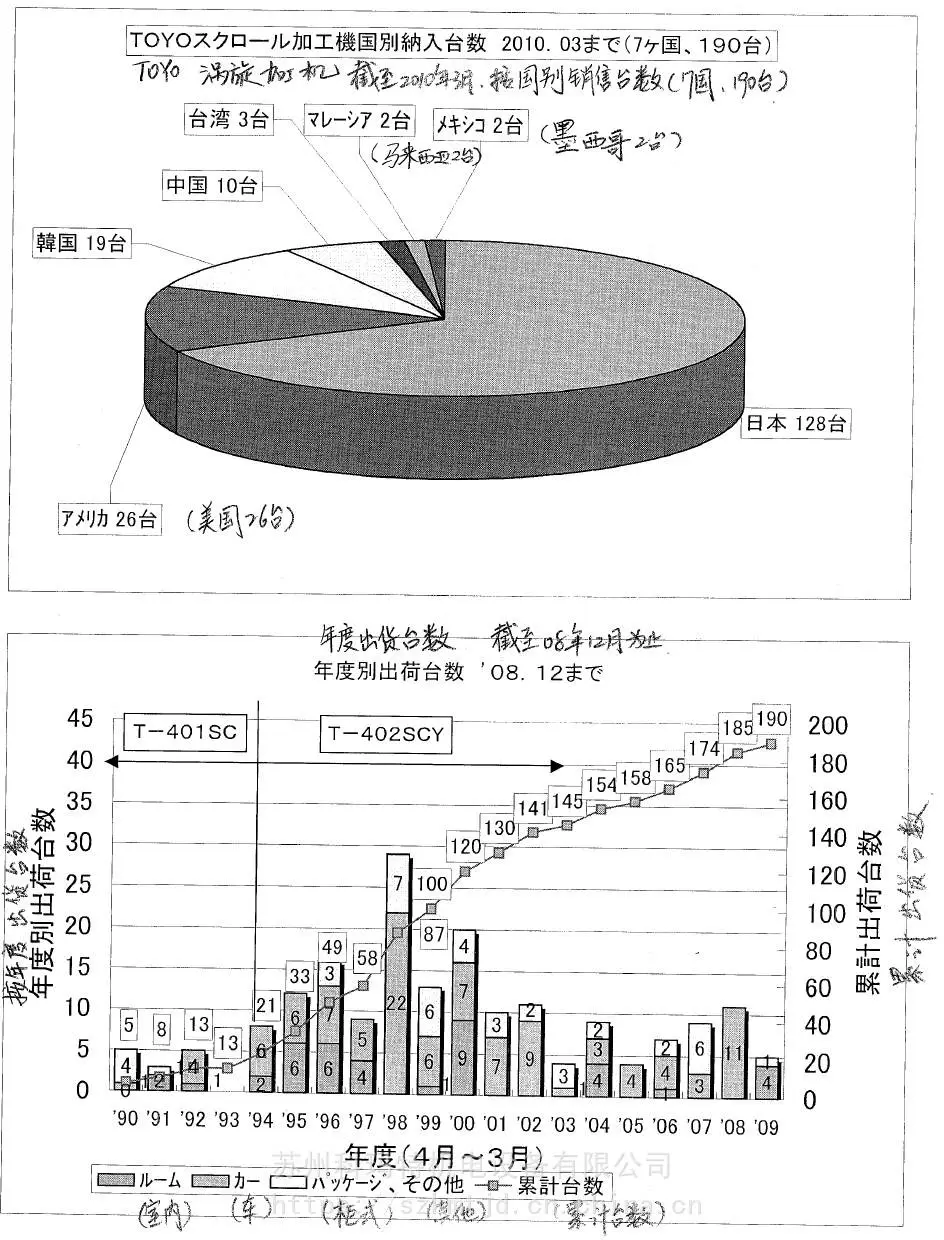

行业业绩
