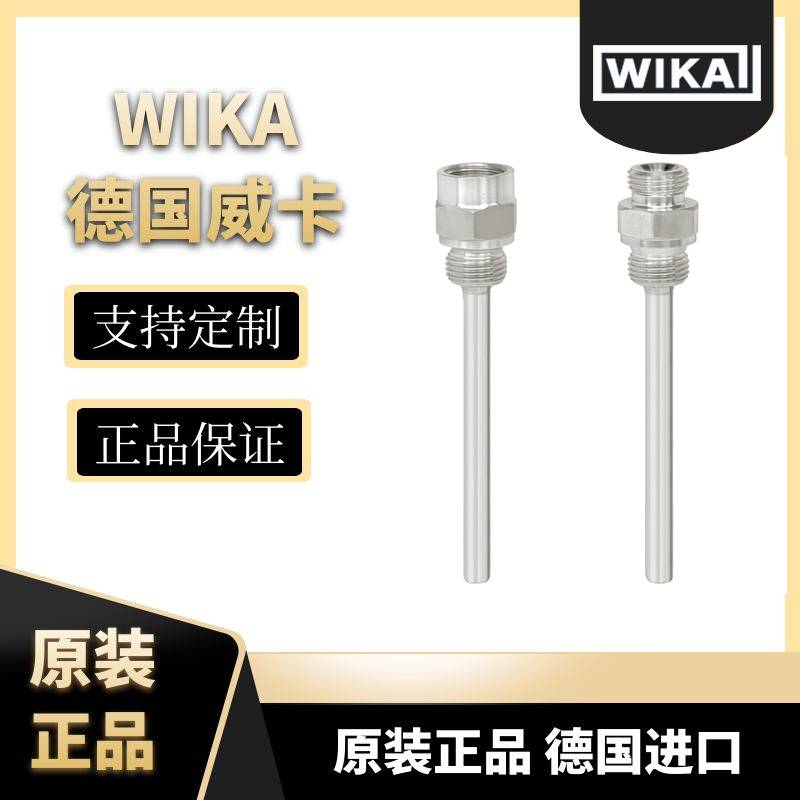

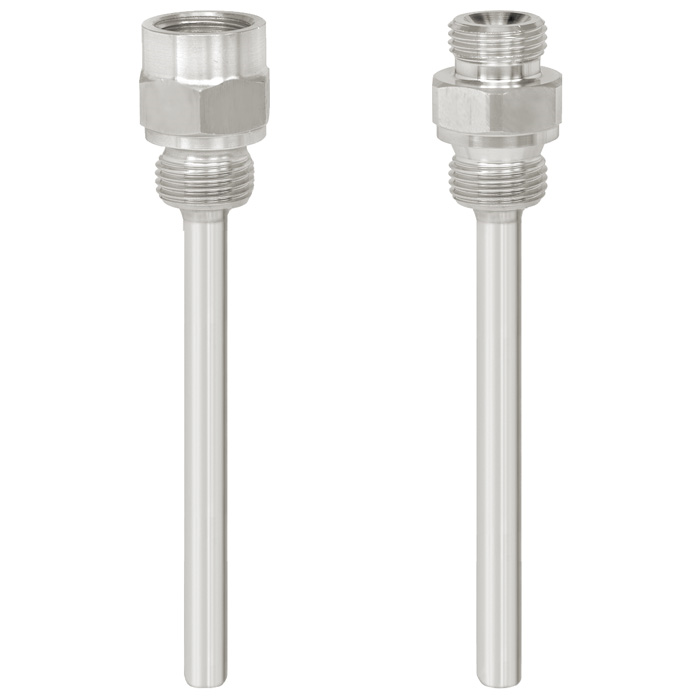

TW45螺纹式护套（组装式） 符合DIN 43772型式5和8德国WIKA威卡

应用

• 化工行业、过程技术和设计制造

• 适合小到中型过程负载应用

功能特性

• 设计符合DIN 43772标准

• TW45-F型：型式5

• TW45-G型：型式8

描述

护套是所有温度测量应用中的重要部件，能将测量过程与周围环境隔离，不仅可以保护环境和工作人员，还能将侵蚀性、高压、大流量的介质与温度传感器本体隔开，从而使得用户在工厂不停车情况下也能够对温度计进行更换。

护套具有多种设计款式和材料，可满足所有应用要求。用户在选择护套时，需要注意两个重要注意事项，一是过程接口类型，二是基本制造方法。通常情况下，我们将护套主要分为螺纹式、焊入式和法兰式。

此外，护套还可以分为组装式和整体式两种类型。组装式护套是由管材制成，末端采用固体底部件焊接封闭。整体式护套则是由整段棒料加工而成。

TW45系列组装式的¹⁾ 螺纹式或焊入式护套适用于威卡生产的各种电子和机械式温度计。

该系列护套采用DIN 43772标准设计，适合小到中型过程负载应用，主要用于化工行业、过程技术和设备制造。

¹⁾ 对于插入长度较短（铜合金）的应用，也可选配整体式护套

TW45螺纹式护套（组装式） 符合DIN 43772型式5和8德国WIKA威卡
