JT7300精密型工业超高频读写器外形采用工业设计，坚固耐用，符合恶劣的工业产线环境，防护等级达到IP66，全面支持符合EPC Class 1 Gen 2 / *** 18000-6C 标准的电子标签，工作频率865-868MHz,902-928MHz(可按不同的国家或地区要求调整)。

射频采用自主知识产权研发芯片，配以高性能标签识别篡法。采用标准接口RS232(可定制RS485或 Modbus)。软件智能监测工作运行状态，24小时x 365天运行不死机。底盖设让安装铁片，方便工业产线环境布置读写器安装。体积小，重量轻，便于工业产线设备集成。

技术参数：

配套MODBUS协议资料：

1、设备连接配置：

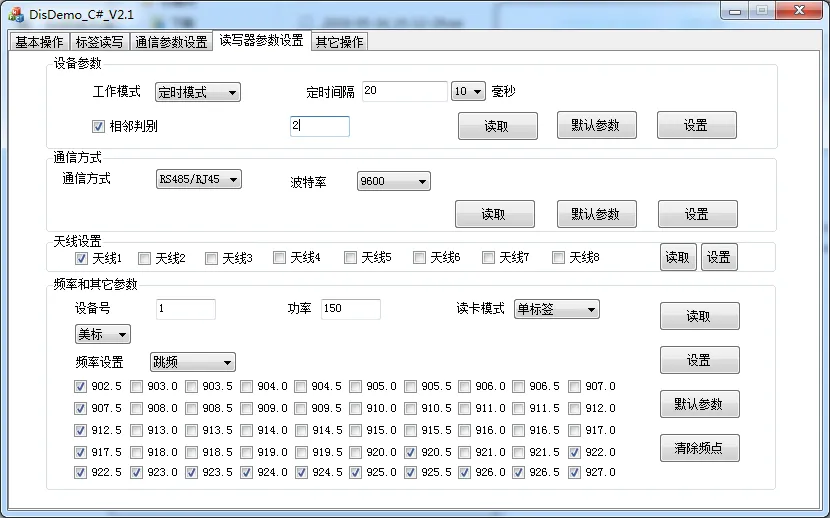

   1）使用串口连接设置设备参数，设置方式可参考demo操作说明书。要求：需配置一下参数：1、相邻判别必须设置在2以上；2、定时间隔建议设置在20*10ms以上；3、设备通讯方式需设置为RS485/RJ45模式，波特率设置9600。详情见下图：

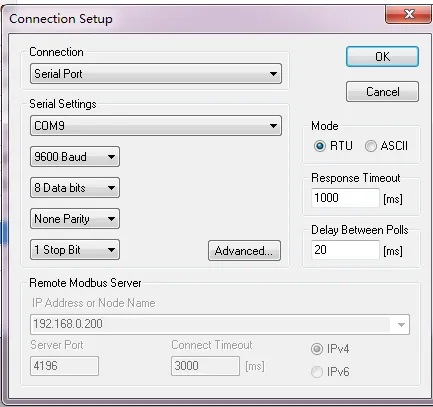

2、  MDDBUS poll连接设备参数设置（RTU）如下：

3、MODBUS参数定义：

1） 与PLC通讯时，通讯站号对应设备号；

2） 寄存起地址40001位基带软件定义，更改需定制；

3） MODBUS poll中序列号与地址一一对应，例如：

4、设备MODBUS参数定义：

1、读标签操作

 40001： 主从模式下，读卡状态指示；40001 为1 表示读卡成功，为0表示读卡失败；读到的卡号，会自动往40002至40007 里面存。只需要去读这些寄存器就可以获得卡号。

40002 至40007 共 6 个寄存器存放 读卡卡号（12个字节）：可用 03 功能码来读或连读。

40008：存放读卡器的站号（机号）,可读可写，写可以更改站号，只能用 06功能码，可用 03 功能码来读或连读。

40009： 工作模式选择，往该寄存器写1  主从模式，写2 定时模式，写3 触发模式。

40010： 当选择主从模式时，需要往 40010 写1（或者2，3）来完成读卡工作。

当写1 时 读EPC 区，当写2 时读TID 区，当写3时读用户区；（长度默认是6）

2、写标签操作

 40011：主从模式下，写卡状态指示；40011 为1 表示写卡成功，为0表示写卡失败；

40012：写卡类型  01：写EPC区，03：写用户区（TID 区是标签的身份码，不可改写）。

40013：写卡地址当写EPC区时有效写卡地址从02开始，当写用户区时，有效写卡地址从00 开始。

40014..40015.. （40013+N） (N>=1) ：要写的数据；此时使用0X10 命令，一次写入8个寄存器；

更多关于本产品的MODBUS协议，欢迎来电咨询！
