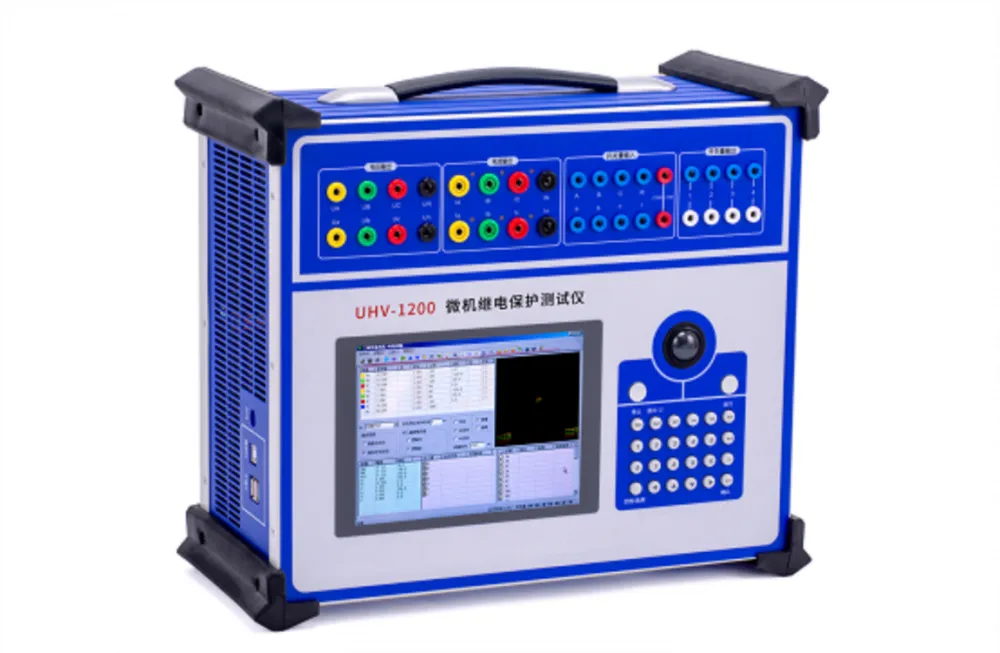

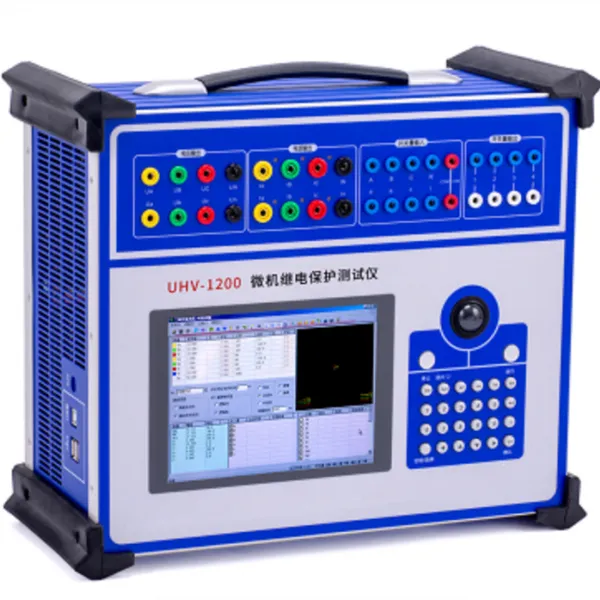

微机继电保护测试仪/六相继电保护测试仪校验仪（HT-1200停产，此为替代） 型号:UHV-1200

库号：M374551

一、产品概述
1、UHV-1200微机继电保护测试仪电压电流输出灵活组合输出达6相电压6相电流，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型，以及12相型输出模式，既可兼容传统的各种试验*方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。高主机  输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量技术和元器件材料，并进行了结构设计，因而装置体积小、重量轻、功能全、携带方便，开机可兼容传统的各种试验*方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验
2、参考标准：GB/T 7261-2016，DL/T 624-2010
3、即可工作，流动试验非常方便。
4、装置直接外接笔记本电脑或台式机进行操作，方便快捷，稳定
5、主控板采用DSP+FPGA结构，16位DAC输出
6、可完成各种自动化程度高的大型复杂校验工作


二、特点
1、电压电流输出灵活组合：输出达6相电压6相电流，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型，以及12相型输出模式，既可兼容传统的各种试验*方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。
2、操作方式：装置直接外接笔记本电脑或台式机进行操作，方便快捷，稳定。
3、高保真线性功放：输出端一直坚持采用高保真、高性模块式线性功放，而非开关型功放，好。不会对试验现场产生高、中频干扰，而且了从大电流到微小电流全程都波形平滑精度优良。
4、高主机：输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量技术和元器件材料，并进行了结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。
5、软件功能强：可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。6相电流可方便进行三相差动保护测试。
6、具有直流电源输出：设有一路110V 及 220V可调直流电源输出。
7、接口完整：装置带有USB通讯口，可与计算机及其它外部设备通信。
8、自我保护功能：散热结构设计合理，硬件保护措施完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。
9、可连接笔记本电脑(选配)运行。笔记本电脑与工控机使用同一套软件，无须重新学习操作方法。
三、技术指标
参数
电流通道数 标准6相
电压通道数 标准6相
交流电流输出范围 30A /相或180A（六并）
直流电流输出范围 10ADC /相
交流电压输出范围 120VAC / 相
直流电压输出范围 160VDC / 相
交流电流输出
6相电流输出时每相输出（值） 0～30A    输出精度   0.2级
3相电流输出时每相输出（值） 0～60A
6相并联电流输出（值） 0～180A
相电流长时间允许工作值（值） 10A
相电流大输出功率 450VA
6相并联电流大输出时大输出功率） 1000VA
6相并联电流大输出时允许工作时间 10s
频率范围（基波） 0～1000Hz
谐波次数 0～20 次
直流电流输出
电流输出 0～±10A / 每相   输出精度   0.5级
大输出负载电压 20V
交流电压输出
相电压输出（值） 0～120V    输出精度   0.2级
线电压输出（值） 0～240V
相电压 / 线电压输出功 80VA / 100VA
频率范围（基波） 0～1000Hz
谐波次数 0～20次
直流电压输出
相电压输出幅值 0～±160V    输出精度   0.5级
线电压输出幅值 0～±320V
相电压/ 线电压输出功率 70VA / 140VA
开关量时间测量范围
8路开关量输入 空接点     1～20mA，24V
电位接点接入“0”：0 ～ +6V； “1”：+11 V ～ +250 V
4对开关量输出 DC：220 V／0.2 A；AC：220 V／0.5- A
时间测量范围 0.1ms～9999s
测量精度 ＜0.1mS
四、装箱清单
仪器主机 1 台
测试线 3 根
电源线 1 根
USB测试线 1 根
通讯线 1 根
接地线 1 根
电源线 1 根
插针 4 个
插片 8 个
鳄鱼夹 4 个
保险管 5 个
说明书 1 本
出厂报告 1 份
合格证 1 张
