化工厂多处传感器及设备开关信号通过组态软件无线监控

特别声明：文章及方案图片皆为达泰电子原创，转载请标明出处。

一、项目背景

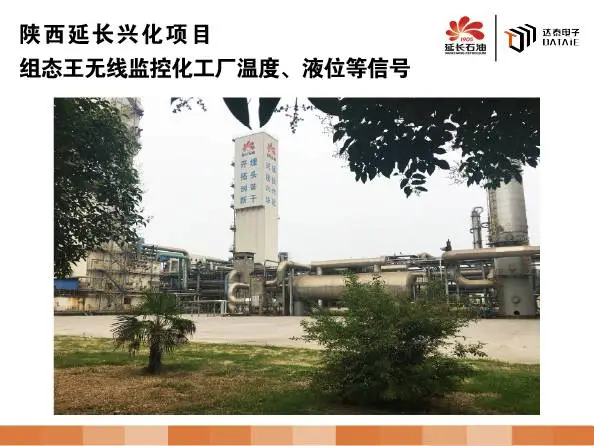

陕西兴化集团有限责任公司是陕西延长石油（集团）旗下重要的化工板块。公司位于八百里秦川的兴平市，占地面积3000多亩，目前资产总额近 83亿元。公司始建于1965年，是我国早期从国外引进以重油为原料生产合成氨的化肥化工企业，是较大的消酸鞍系列产品生产基地之一，中国化工***企业。经过50多年的建设和发展，现已形成化工为主、无机化工为辅、工业农业互补的产业发展格局。

二、产品介绍

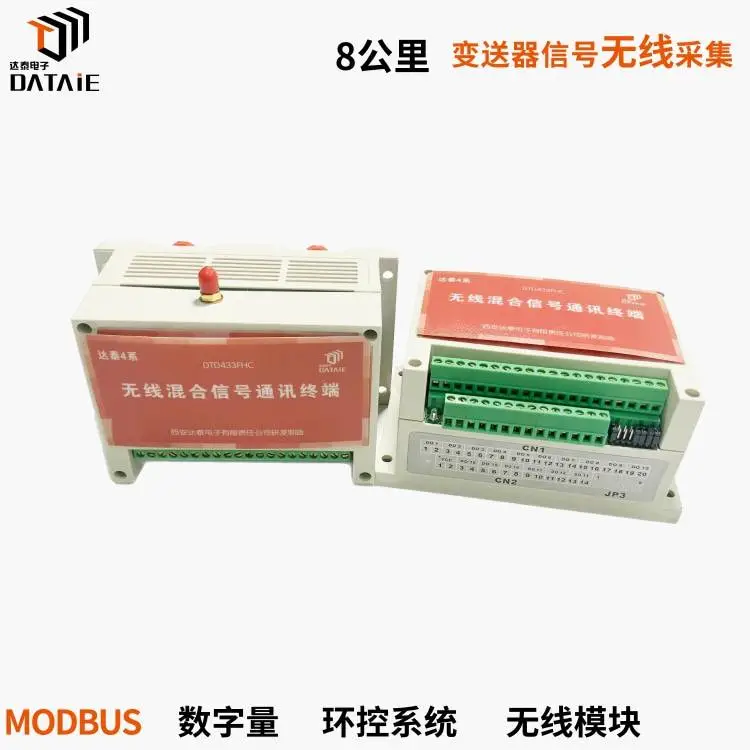

1. 达泰4系工业级多点集群组网无线混合信号测控终端-DTD433FH

DTD433FH可同时采集开关量和模拟量的输入输出信号，符合MODBUS RTU协议，无线可靠传输距离达10公里。DTD433FH产品适合于点对多点而且分散不便于挖沟布线等应用场合。一台主机可与256个从机配套使用。所有从机的地址都是维一的，不会存在从机间互相干扰的情况。

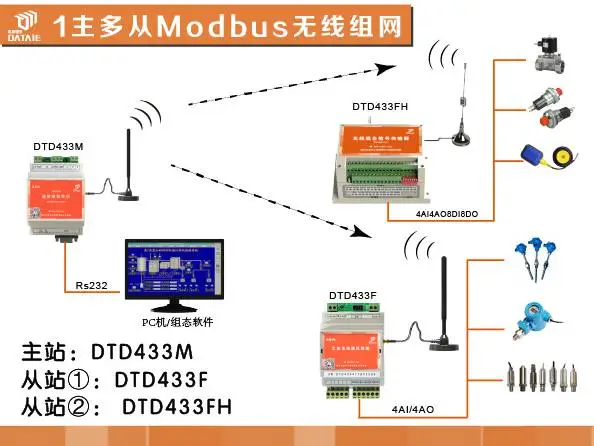

DTD433FH需要与DTD433M/DTD434M/DTD435M一同使用，作为从站采集传感器、PLC、DCS、智能仪表等设备的数据，与主站PC、PLC、组态软件、触摸屏、人机界面等组成无线自组网 通讯。使用过程中无需更改程序，只需简单接线即可使用。

混合信号无线传输器，4~20mA无线变送器，无线模拟量及开关量传送器，无线模拟信号采集器，西安达泰电子,工厂无线技改

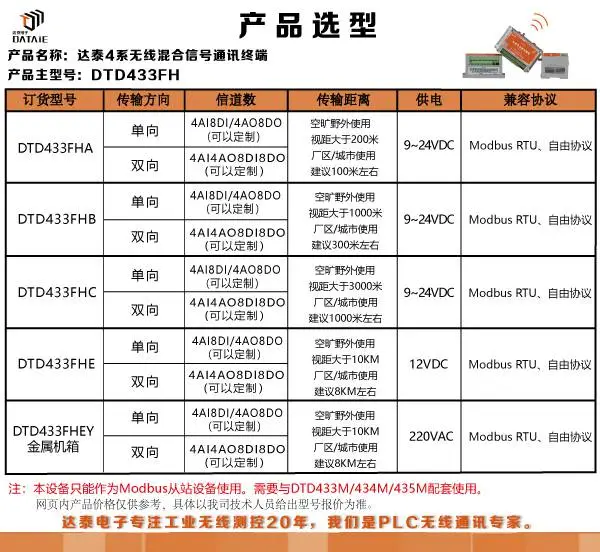

2. DTD433FH产品选型

三、现场应用

1. 需求

厂内的四个区域：四期变电所、循环水站、电磁站、四期变电所，需采集几路温度和液位信号至主控室电脑组态软件上。主控室工作人员根据收到的数值，在组态软件上远程启停对应的风机，避免因设备过热导致的事故发生。

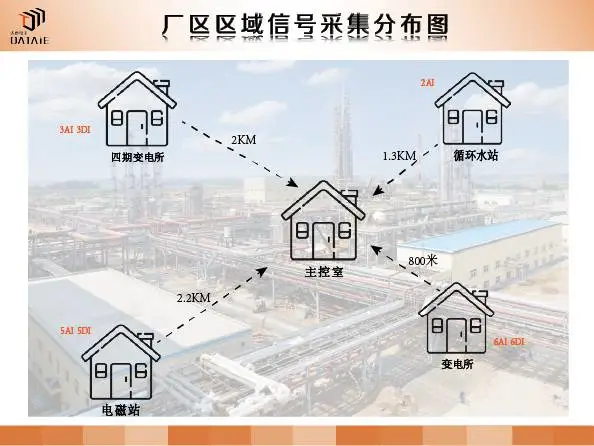

每个区域距离主控室的直线距离及传输信号路数如下图所示

四期变电所：此处有3个温度传感器(3AI)和3个风机(3DI)信号需要传输，距离主控制室较远的一个点约2KM；
循环水站：此处有2路循环水液位计信号需要传输，距离主控制室约1.3KM；
电磁站：此处有5个温度传感器(5 AI)和5个风机(5DI)信号需要传输，距离主控制室较远的一个点约2.2KM；
变电所：此处有6个温度传感器(6AI)和6个风机(6DI)信号需要传输，距离主控制室较远的一个点约800米；

混合信号无线传输器，4~20mA无线变送器，无线模拟量及开关量传送器，无线模拟信号采集器，西安达泰电子,工厂无线技改

2. 解决方案

根据现场情况，达泰技术人员决定在四个区域分别安装一块DTD433FH无线混合信号通讯终端，采集变送器4-20mA模拟量信号和输出开关量信号。主控室电脑组态王软件作为主站，安装一块DTD433MC，将从站数据在组态界面显示数据。实现变电所、电磁站机房室温高于设定值通过打开对应风机通风，达到降低机房温度防止高温发生短路，避免影响车间生产；通过对循环水液位信号的无线实时远程监测，充分利用水资源，在完成生产需求地同时合理节约用水。

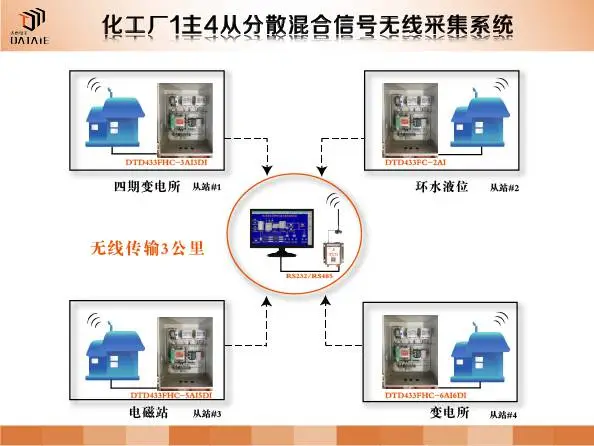

无线通讯方案示意图

四、无线方案的好处

1. 节省改造周期，无需大型施工：免除布线维护困扰，一天之内就可以轻松的完成改造并达到通讯稳定性要求。

2. 安装简单，无需编程：无线通讯终端只需要接入信号并供给电源即可开始使用。普通电工就可以完成安装。

3. 数据传输可靠，全数字无线加密传输：通讯协议进行了再次加密处理。

4. 无运行费用，无需插卡：后期在使用过程中，不需要支付任何无线设备运营费用。

5. 售后服务：具有20年工业现场调试经验的无线通讯团队，为产品提供技术支持与售后服务。

混合信号无线传输器，4~20mA无线变送器，无线模拟量及开关量传送器，无线模拟信号采集器，西安达泰电子,工厂无线技改

五、成功案例

上海宝钢集团公司，深水井8路模拟量无线监测，2公里
宁波钢铁有限公司，压力阀门一发两收，1公里
石横特钢集团，水池水位监测2发1收，3公里
贵州省黔西中水发电厂，分散式机械故障监测，500米
浙江天电电气，在值班室内监测4个车间设备，500米
吉林省东北袜业园热力有限公司，蓄水池6路模拟量监测，5公里
宝钢集团余能电厂，分布机组转炉煤气流量监测，1公里
甘肃永登水泥厂，单向20路开关信号无线传输，100米
云南拉好集团江河水泥，两台分布水泵无线监测2AI，3公里
象州县污水处理厂，污水池流量监控，5公里
衡水老白干酒业公司，2AI水温信号无线传输到车间控制室，1公里
河南科伦药业有限公司，5个地方的AI/DI连PLC，600米
吐鲁番中企铜业有限公司，4个雷达液位计与PLC模拟量无线传输，2公里
江西铜业集团，山上水池液位监测，3公里
安徽马钢罗河矿业有限责任公司，现场（1AI/2DI）和PLC之间无线传输，100米
金隅冀东水泥，多台增压泵和DCS无线通讯，800米
湖南正大畜牧有限公司，猪产房无线环控系统采集报警，1KM
四平正泰电气有限公司，变频器供水控制系统
新疆化工厂，单向混合信号无线传输终端
