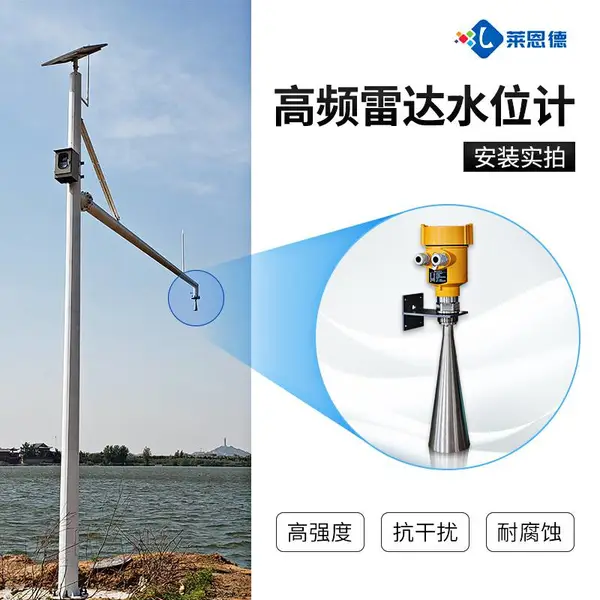

雷达水位监测系统 莱恩德LD-SW04雷达水位计雨量检测系统

一、产品概述

  雷达式流速流量水位雨量监测站是一款基于微波技术的全自动流量监测系统，可同时测量渠道内水位、流速、流量和降雨量。它采用K波段平面雷达技术，通过非接触的方式测量水体的流速和水位，根据内置的软件算法，计算并输出实时断面流量及累计流量；可用于河道、灌渠、地下排水管网、防汛预警等场合进行非接触式流量测量；该产品具有功耗低、体积小巧、可靠性高、维护方便的特点；测量过程不受温度、泥沙、河流污染物、水面漂浮物等因素的影响。

二、应用领域
1、江河、湖泊、潮汐、水库闸口、地下水管网、灌渠灌道等流速、水位、流量和雨量测量。
2、辅助水处理作业，如城市供水、排污监测等。
3、流量计算、入水排水流量监测等。

三、产品特点
（1）非接触式测量，结合断面参数计算流量，不受风、温度、雾霾、泥沙、漂浮物等影响。
（2）适用于多种测量条件，不受腐蚀、泡沫影响，可以输出流速、水位、流量的测量数据。
（3）流速和水位采用平面阵列雷达天线，自带测量角度功能，设备体积小巧，安装方便。
（4）方便的配置软件，可以根据实际需要对参数进行方便的配置，以适应不同的使用条件。
 （5）不受大气中水蒸汽、温度和压力变化的影响
四、监测平台特点
1、可存储及查询历史数据；可保存历史数据5年以上，
2、数据采集周期可自行设置，每分钟采集一次或10分钟采集一次皆可根据需要设置
3、查询结果可转换（表格、曲线图、柱状图）；
4、同时具备数据导入导出功能（excel）；
5、同时可显示多点水位记录数据，可在全国无线传输数据

五、概要指标
供电电流：100mA（工作），＜1mA(休眠)；
工作电压：12V供电
运行温度：-35℃~60℃；
存储温度：-40℃~60℃；
野外防护等级：IP68
信号输出：　RS485/MODBUS协议；

六、技术参数：
流速测量
测速范围：0.15~21m/s;
测速精度：8.8mm/s;
分  辨 率：±1mm/s;
方向辨别：上游
持续测量时间：2~240s
采样间隔：0s~5h
工作频率：24.15GHz
到水面距离：0.3~35m

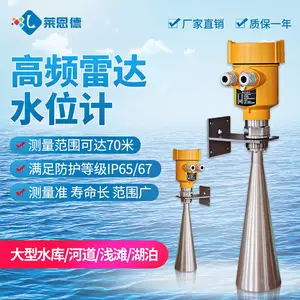

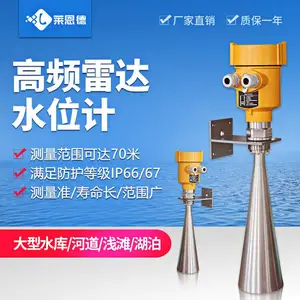

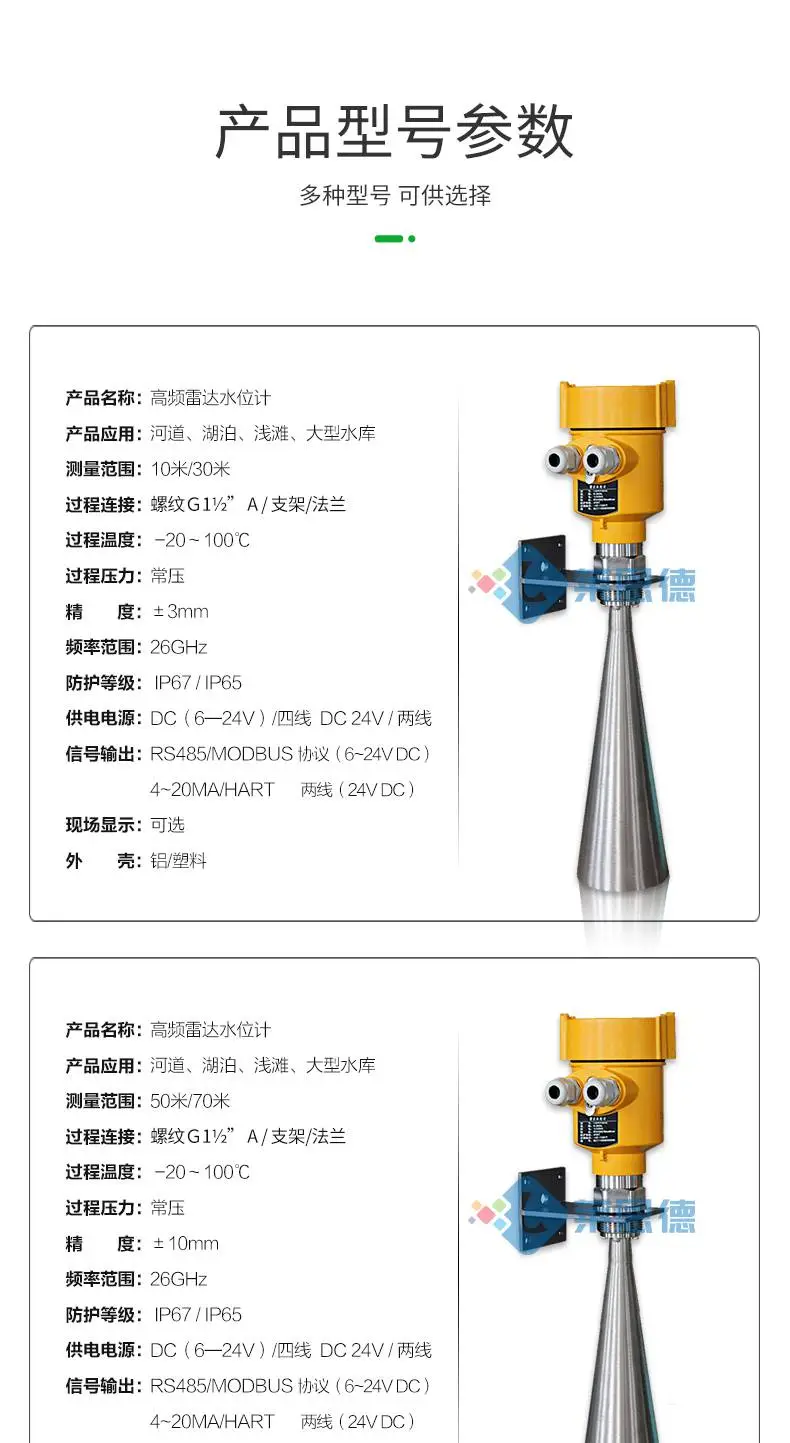

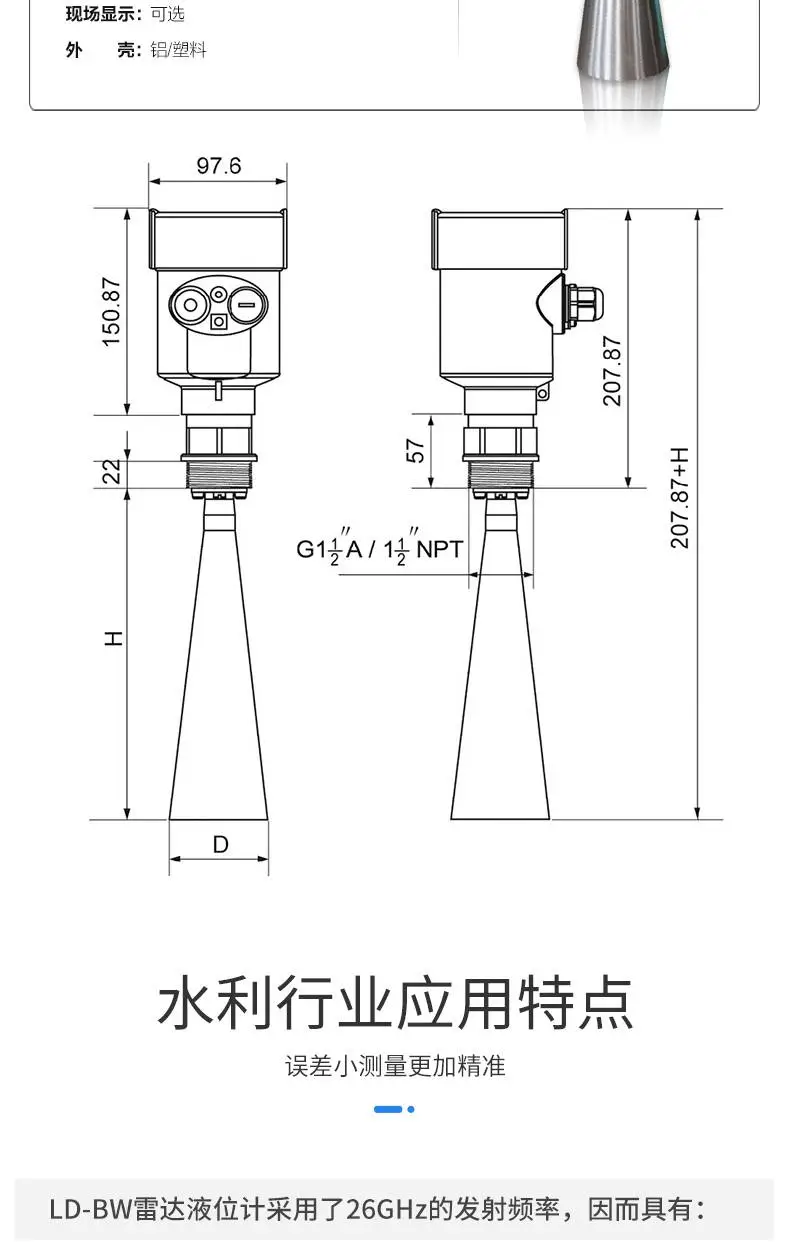

水位测量
量程：　30m；
测量精度：　±1-2mm；
天线材料：　不锈钢316L喇叭/PTFE振子；
天线结构：　尖锥形振子；
频率范围：　26GHz；
重复性：± 2mm
精度：<0.1%
频率范围：26GHz
雨量监测
测量范围：雨强0～4mm/min
测量精度：±0.2mm
分 辨 率：0.2mm
承雨口径：φ200mm
供电方式：太阳能电池板+蓄电池组合供电
太阳能功率：10W / 30W （选配）
蓄电池参数：DC3.7V  10Ah
支架高度：2.3米
工作环境：-20℃～80℃（不结冰状态）
