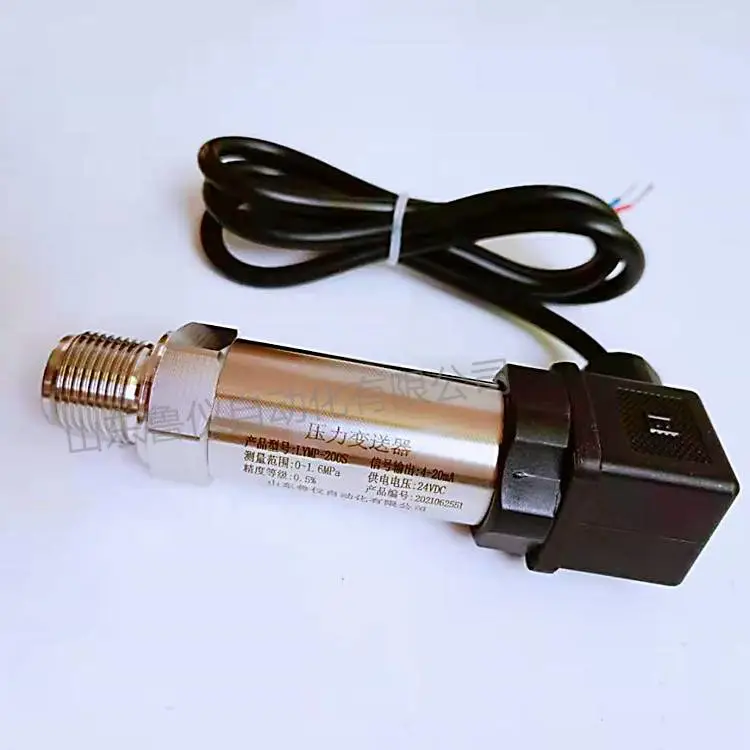

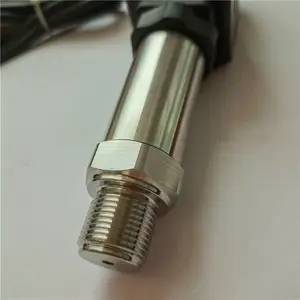

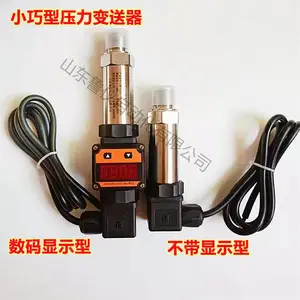

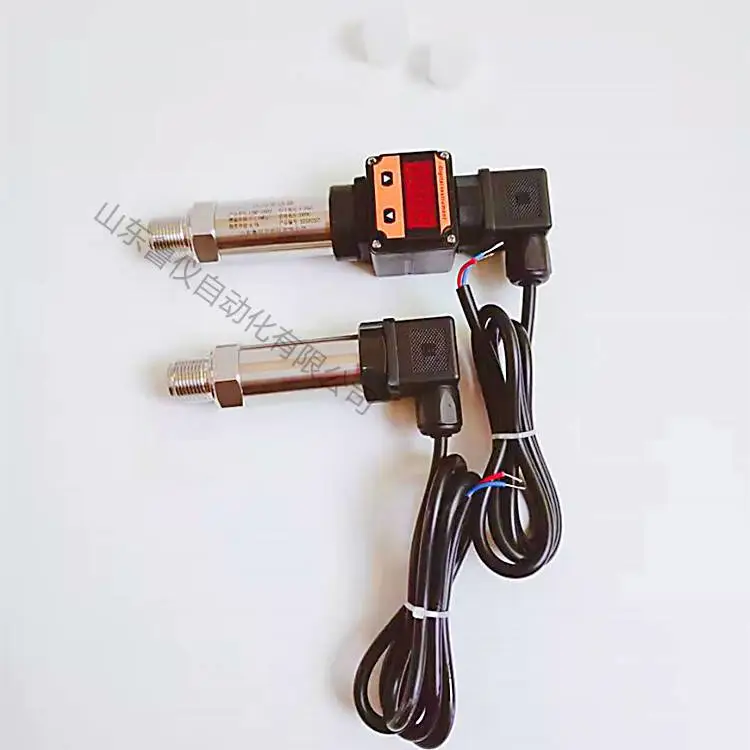

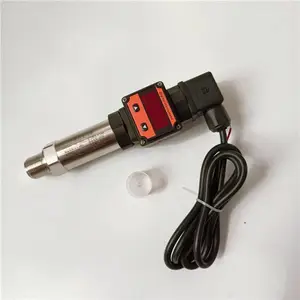

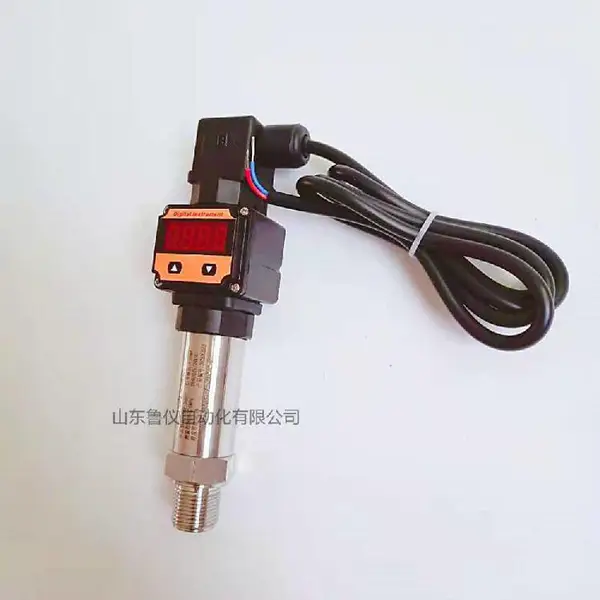

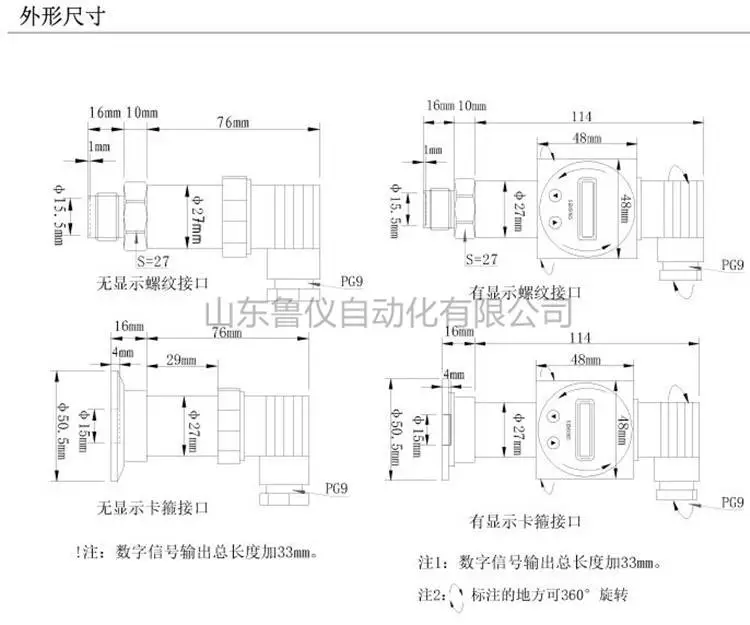

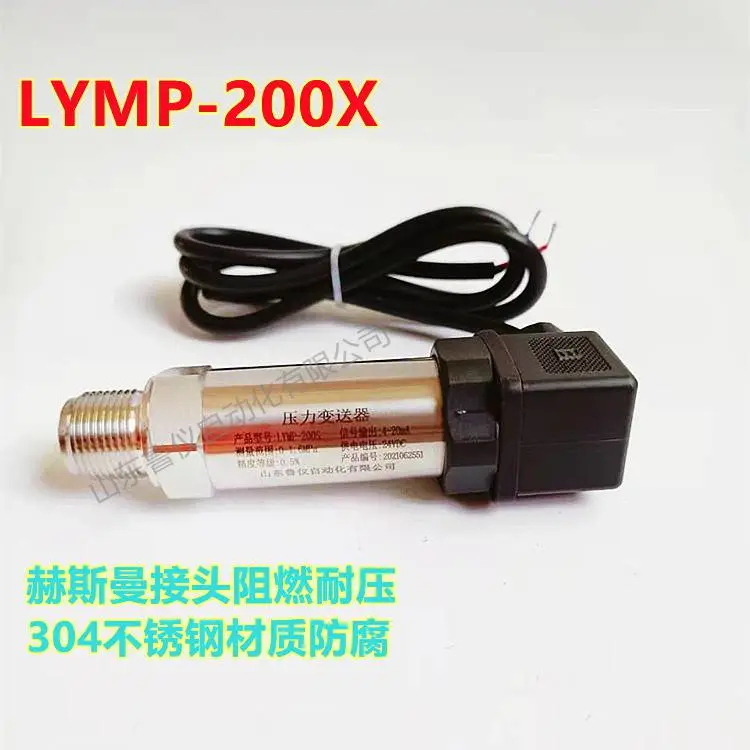

一、小巧型压力变送器的外形结构

二、小巧型压力变送器的技术参数

测量范围：-100KPa～60MPa

介质温度：-30～85℃ 可高达200℃

环境温度：-30～80℃

储存温度：-30～+80℃

温度影响：TK<±0.02±%FS/K

精度等级：0.2、0.5级

工作电压：12～36VDC

工作温度：-30～80℃

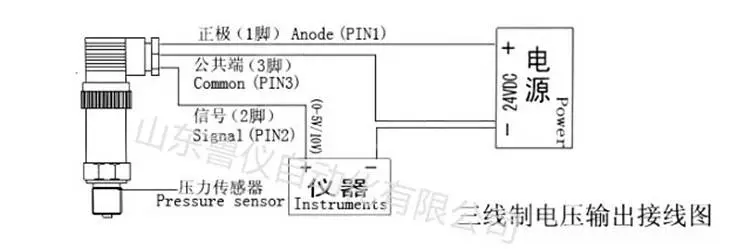

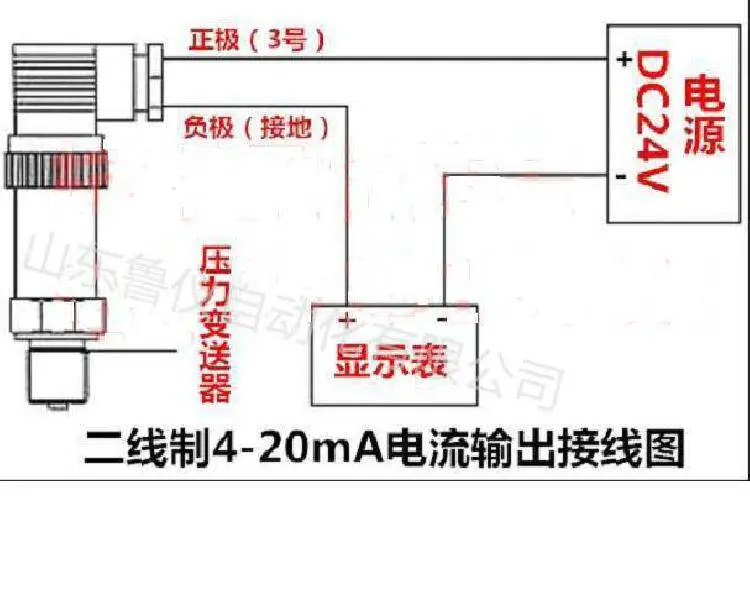

输出信号：4～20mA（二线制）、1～5V （三线制）

负载电阻：<=750Ω

三、小巧型压力变送器的特点
◆两线无源工作方式。
◆超低工作电压 20mA 时小于 3.0VDC。4mA 时小于 2.5VDC 整机超低功耗。
◆全智能工作方式。支持用户自校准，支持对显示值的非线性修正。

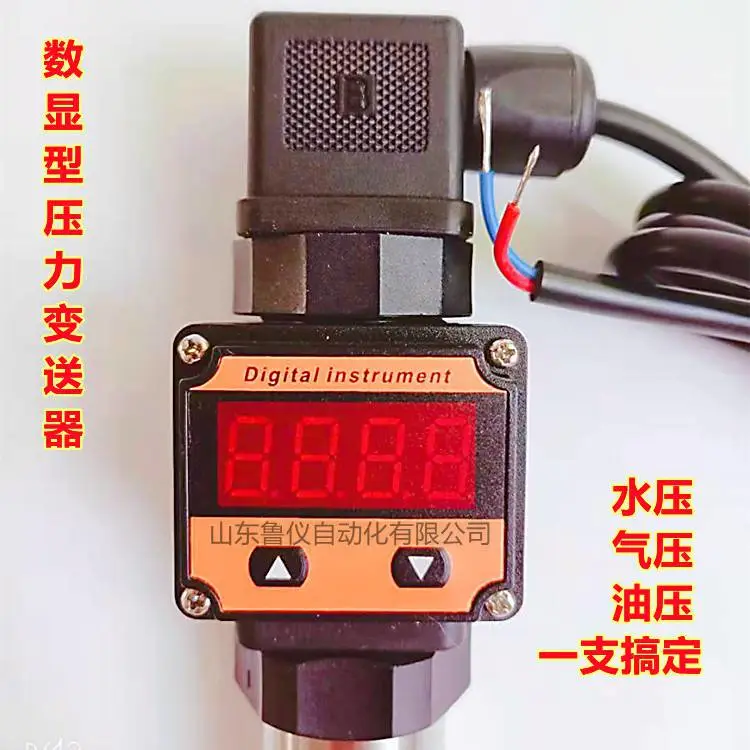

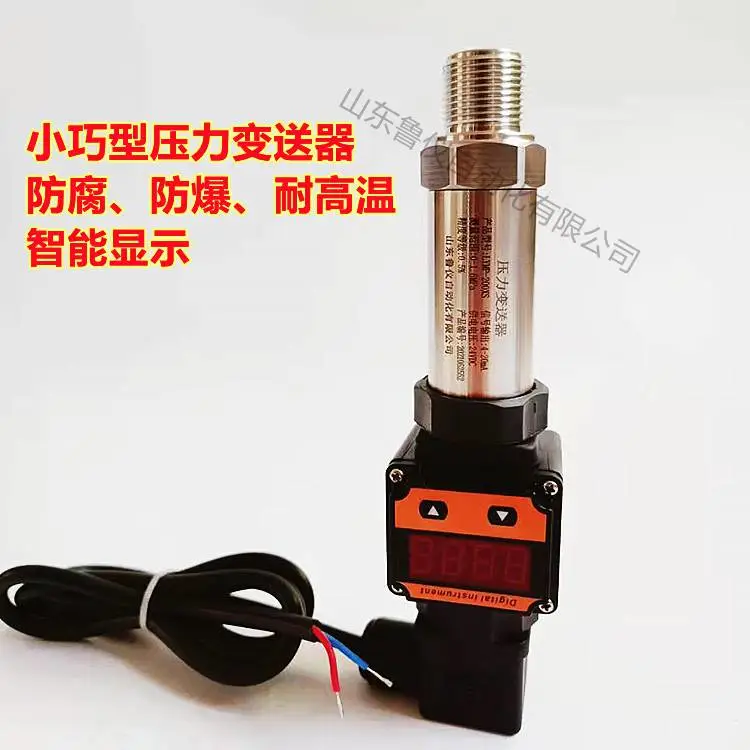

◆高亮 0.36 寸 LED 显示。
◆标准赫斯曼外形。
◆指标远超同类产品。抗干扰特性优良。
◆极低的温飘，适和-40~85 度工业环境使用。

◆超全测量性能，用于压力、差压、液位、流量测量

◆小型化（2.4kg）全不锈钢法兰，易于安装

◆过程连接与其它产品兼容，实现高效测量

◆采用H合金护套的传感器，实现了优良的冷、热稳定性

◆采用16位计算机的智能变送器

◆标准4-20mA，带有基于HART协议的数字信号，远程操控

◆支持向现场总线与基于现场控制的技术的升级。
