哈氏合金耐腐蚀性研究Hastelloy C-276电渣锭ENiCrMo-4气保焊钢材

INCONEL C-276 合金在很多苛刻的腐蚀环境下对均匀腐蚀，应力腐蚀开裂，点蚀和缝隙腐蚀具有很好的腐蚀抗力。在焊接过程中能够阻止碳化物的析出从而保持热影响区和焊缝区域的抗腐蚀性。
在硫酸和盐酸环境中Hastelloy C-276/NS334/N10276/2.4819具有优异的抗腐蚀性。在化工过程中，它能够抵抗许多化工过程中遇到的非常苛刻的环境，如还原性酸、氧化性酸、强氧化性的、中性的、和酸性氯化物、溶剂、甲酸、乙酸、乙酸酐、湿氯气、次氯酸盐和氯化物溶液。它对磷酸有特
别好的抗腐蚀性。在沸点以下的所有温度、浓度小于 65%（重量），试验表明腐蚀率小于 5mpy(0.13mm/y)。
合金 INCONEL C-276 对海水腐蚀特别是在缝隙腐蚀的条件下表现出了优越的抗腐蚀性，而在这种情况下其它常用的材料如316 不锈钢、合金 MONEL 400 和合金 INCONEL 625要受到腐蚀。
请查阅出版物 SMC-026——“液态介质中抗腐蚀性”，以得到更加详细的腐蚀数据。

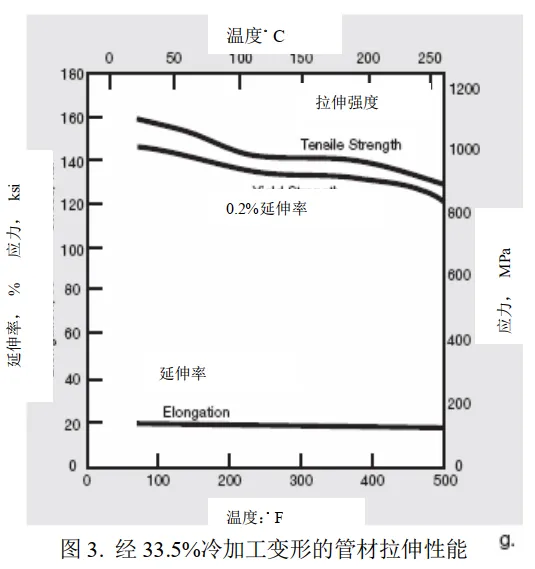

经 33.5%冷加工变形的管材拉伸性能

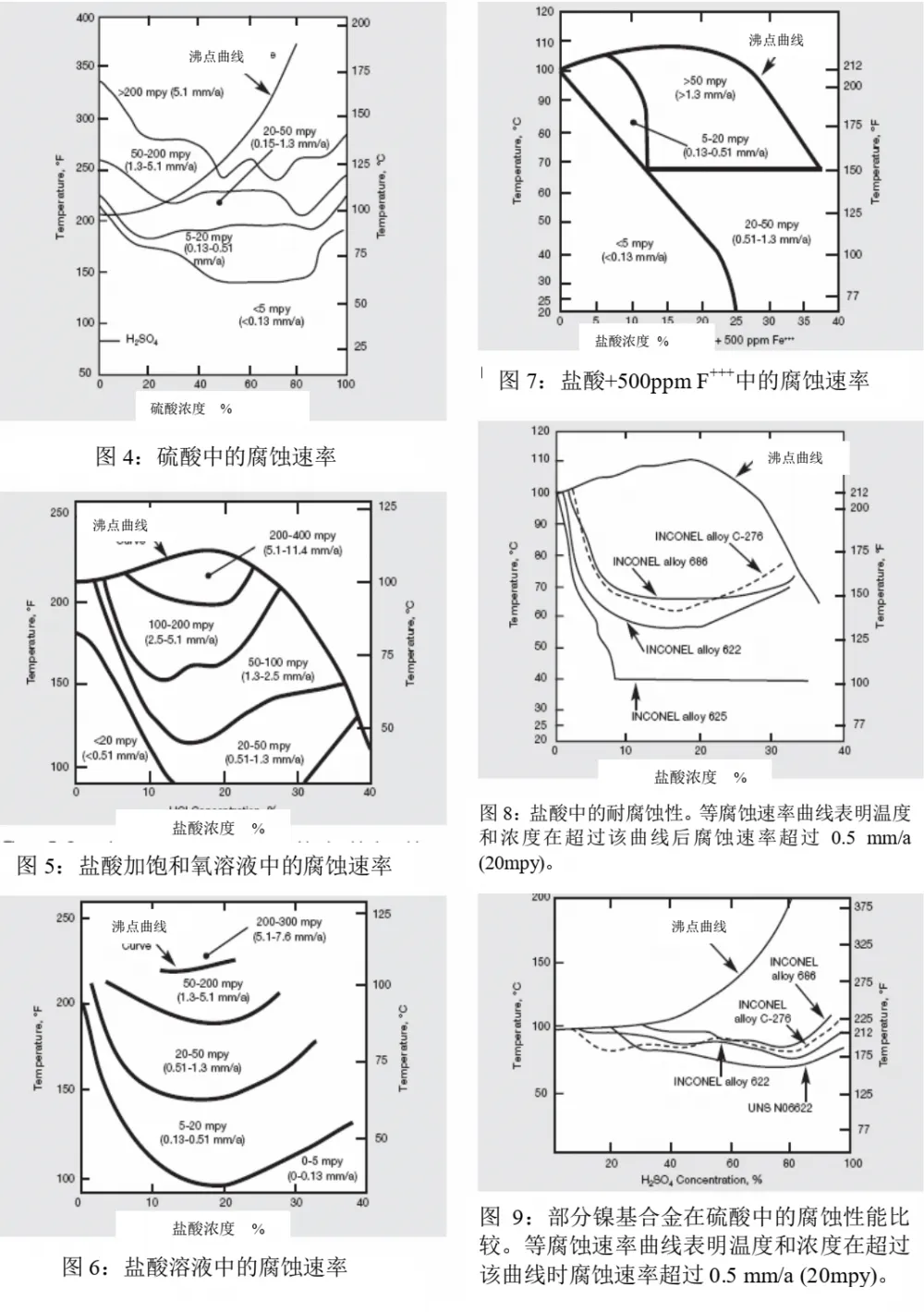

图4  C276在硫酸中的腐蚀速率

图5  C276盐酸加饱和氧溶液中的腐蚀速率

图6  C276在盐酸溶液中的腐蚀速率

图7  C276在盐酸+500ppm F+++中的腐蚀速率

图8  C276在盐酸中的耐腐蚀性

图9  部分镍基合金在硫酸中的腐蚀性
