威卡WUC-15 防爆高纯压力传感器 高纯介质和特殊气体系统（气棒、气板、大宗气体供应和油罐区安装）

WUC-15防爆高纯压力变送器的描述

紧凑结构

WUC-1X型传感器设计精巧，为工厂和安装环境提供了更大的自由空间。

WUC-15和16系列传感器以优良的自排水特性***天下。通过这一特殊的传感器连接设计，用户可以避免工艺连接件或焊缝上的负载对传感器信号产生影响。

多功能

该传感器的防护等级高达IP 67，可用于油罐区和户外特种气体装置等恶劣环境。

该系列产品还可用于防爆2区。即使介质（如PH3（磷化氢））自燃温度很低，T6的温度等级也可确保仪表在测量时不会发生任何问题。

可靠性

循环压力冲洗、高气体节流值（焦耳-汤普森效应）和外部操作都可能导致强烈的温度波动。主动温度补偿功能可以检测这些变化，并且限度地降低这些变化对仪表的影响，确保测量稳定。

通过密封的“侧面通道”进行零点调整，确保仪表长期保持高达IP67的防护等级，简化操作过程，避免意外调整。

所有接液部件的材料均为316L VIM VAR，特殊薄膜传感器则由2.4711/ UNS R30003制成。进行最终组装前，我们对所有接液部件都采用***的工艺进行电抛光和清洗。

每个传感器均经过检验，足以满足SEMI?标准在密封性、过压稳定性、精度和颗粒方面的要求。

WUC-15防爆高纯压力变送器的参数

接液部件 过程连接：316L 不锈钢，根据 SEMI F20（选件：316L VIM/VAR）

薄膜传感器：2.4711 / UNS R30003

外壳 304 SS

氦泄漏试验 <1 x 10-10 kPa l/sec (atm STD cc/sec)，符合 SEMI F1

表面处理 电解抛光，典型Ra ≤ 0.13 μm (RA 5)； Ra ≤ 0.18 μm (RA 7)，符合 SEMI F19

残留体积 WUC-10 <1.5 cm?, WUC-15 <1 cm?, WUC-16 <1 cm?

适用介质 特殊气体、蒸气、液体

电源 U+ DC 10 ...30 V，输出信号 DC 0 ...5 V / 4 ...20 mA

DC 14 ...30 V，输出信号 DC 0 ...10 V

输出信号和允许负载 RA ，

单位 Ω

4 ...20 mA，2 线，RA ≤ (U+ – 10 V) / 0.02 A

DC 0 ...5 V，3 线，RA > 5 kΩ

DC 0 ...10 V，3 线，RA > 10 kΩ

电源 P 值 1 W

零点可调

响应时间 (10 ...90 %) ≤ 300 ms

绝缘电压 DC 500 V

准确度

非线性 ≤ 量程 0.1 %（≤ 量程 0.15 %，测量范围 ≤ 0.2 MPa）(BFSL)，根据 IEC 61298-2

滞后 ≤ 量程 0.14 %

不重复性 ≤ 量程 0.12 %

年稳定性 ≤ 量程 0.25 %（典型值），基准条件下（≤ 量程 0.4 %，测量范围 ≤ 0.2 MPa）

允许温度范围 非防爆 T4 T5 T6

■ 介质： -20 ... +100 °C

-4 ... +212 °F

-20 ... +85 °C

-4 ... +185 °F

-20 ... +60 °C

-4 ... +140 °F

-20 ... +40 °C

-4 ... +104 °F

■ 环境： -20 ... +85 °C

-4 ... +185 °F

-20 ... +85 °C

-4 ... +185 °F

-20 ... +60 °C

-4 ... +140 °F

-20 ... +40 °C

-4 ... +104 °F

■ 储存： -40 ... +100 °C

-40 ... +212 °F

-40 ... +100 °C

-40 ... +212 °F

-40 ... +100 °C

-40 ... +212 °F

-40 ... +100 °C

-40 ... +212 °F

额定温度范围 -20 ... +80 °C, -4 ... +176 °F（主动补偿）

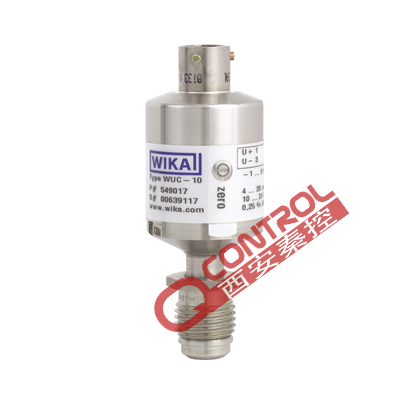

威卡WUC-10 产品图
