韩国HKC电动、气动执行器的简单介绍

HKC产品 韩国HKC公司分为以下五大系列的产品： ? HQ电动执行器 ? HP气动执行器 ? APL限位开关 ? ETS/C大扭矩气缸 ? HGO手轮

韩国HKC电动、气动执行器的详细信息

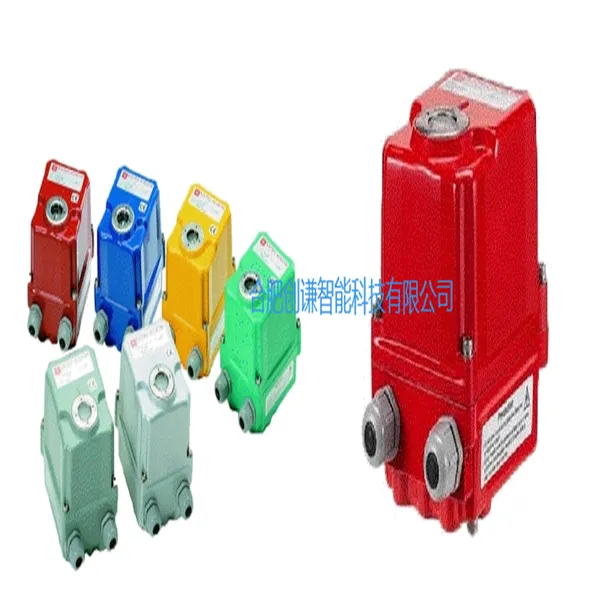

l HQ-电动执行器

韩国HQ电动执行器在国内已经有十多年的历史了，是高品质，低价格，周期短，性价比较高的一款知名产品，深受广大用户的认可。

（一） 产品特色

1、型号：60-3000Nm，2010年3月份将推出3000Nm--11000Nm大扭矩电动执行器。

2、HQ电动执行器适用于旋转型（0°— 90°）球阀、蝶阀等角行程阀。

3、HQ—006精小型电动执行器，自带电机制动系统。

4、HQ系列电动执行器为蜗轮蜗杆结构。

5、智能型带数字控制单元和一体化控制单元。

6、带可充电电池RBP，断电应急控制。

（二）HQ电动执行器结构

1、外壳：材质为压铸铝合金，经过阳极氧化处理，具有耐高温，耐腐蚀性。内部元件为不锈钢材质，强度高。有IP67气候防护型，IP68防水型，EEx d ⅡB T4防爆型。

2、 电机：鼠笼式异步电动机，自带风扇；具有热保护功能，温度过高时，会自动断电，防止损坏电机。

3、 手动机构：机械离合机构，断电后可操作手轮控制阀门的开关，来电后手柄自动复位。

4、 传动：蜗轮蜗杆减速机构 ，具有自锁功能： 只能由执行器向阀门传动，阀门不会带动执行器的旋转。

5、 限位开关：限制调节执行器旋转角度，反馈阀门开关信号 2-SPDT开关。

6、 扭矩开关：超出所能承载扭矩后自动断电，保护电机。

7、 机械限位：物理限位，2个外部调整螺栓 注：当扭矩开关、限位开关失去作用时对电机***的一种保护。

8、 加热器：用来控制温度，防止电器部分短路。

9、 接线端子：根据图纸，方便接线。

10、 安装：符合***5211***，驱动轴套可以拆下根据需要进行价格。

（三）选型

1、扭矩：a.安全扭矩 b.测试扭矩 （加安全系数20%）

2、电源：单相电，三相电，24V（HQ-006-030），110V，220V，380V(HQ-015-300)，440V(HQ-015-300).

3、 使用环境 ：IP67 IP68 Eexd

4、 使用功能 ：a. ON—OFF型 b. PCU调节型

5、 是否带本地操作单元等

所有型号可通用的选项

EXA 防爆外壳

WTA 防水外壳

PIU 电位计

PCU 比例控制单元（输入输出4-20 mA DC 电流）

CPT 电流位置传感器（输出4-20mA DC 电流）

（HQ-006/008/010带调节或CPT选项时需加D-BOX）

其他选型：

1、 FBA1/FBA2 防火性电动执行器为提前定制型号。

2、HQ-008/010 不能附带的选项功能

SLU 信号指示单元

LPA 卧式安装

ATS 附加扭矩开关

LCU-B 现场控制单元

LCU-C 带液晶显示器现场控制单元

3、只能配置在HQ-008/010/015/020/030的选项

RBP 可充电电池

DCM 直流电机

ADCM Multi AC/DC 24V （多功能电源选项）

4、EXT (120° 180° 270° 转角)选项不能配置在HQ-200/300.

l HP、ETS/C—系列气动执行器

HP、ETS/C系列气动执行器已通过抗硫化PED认证，在全球得到认可，广泛用于石化、天然气等腐蚀性较严重的场合。与欧美产品相比，价格低，质量好，货期短，性价比高，是一款安全，可靠，值得信赖的一款产品。

（一）产品结构

1、HP系列气动执行器为齿轮齿条式和拨叉式两种结构。

齿轮齿条式结构：HP-35—HP-210

拨叉式结构：HP-211—HP212、ETS/C

2、执行器外壳为压铸铝合金材质，内外表面经过阳极氧化及抛光处理。同时外部经过镀镍处理，使气动执行器的防腐性能较好，同时***活塞的摩擦力最小。

3、齿轮是铝合金精加工而成，并经过镀镍处理，使活塞具有最小的摩擦、的耐磨性和的抗腐蚀性。

4、活塞是铝合金重型压铸而成，带有优质密封件。使执行器在一定的输入压力下能输出的扭矩。双齿条与齿轮结构使执行器在通过不同型号输出一个连续的扭矩。

5、ETS/C系列大扭矩重负载气动执行器，在5公斤气源压力下双作用可以达到8万Nm ,单作用可以达到5万Nm .

（二）选型

1、扭矩 ：a.安全扭矩 b.测试扭矩 （加安全系数20%）

2、气源压力
3、使用环境 ：（选附件的需要）

4、使用功能 ：单/双作用，开关型/调节型

5、是否选用定位器、手轮、限位开关、电磁阀等附件

成套开关型执行机构配置: 气动执行器、电磁阀、限位开关、减压阀、手轮

成套调节型执行机构配置：气动执行器、定位器、减压阀、手轮

l APL系列限位开关

APL限位开关是高品质，低价格，货期短，外观美，不锈钢主轴，安装及支架都符合NAMUR标准，跟所有的附件都可以轻松连接，我们的产品是一直被模仿，从未被超越。

（一）产品结构

1、壳体（压铸铝合金材质） 防护等级：IP67 IP68

防爆等级：EEx d ΠB T6 EEx d ΠC T6

2、开关类型 a.机械式 b.接近式 c .磁感应式

3、可选配单刀双掷等开关类型

4、防脱螺栓，安装方便

（二）选型

1、防护防爆等级

防护等级：IP67 IP68

防爆等级：EEx d ΠB T6 EEx d ΠC T6

2、开关类型 a.机械式 b.感应式 c .磁感应式

3、其它要求 低温型、不锈钢

（三）***产品

1、APL-310 -40°C— 80°C低温型限位开关可适用于室外低温场合。

2、APL-510N SUS不锈钢型限位开关可用于海上及其他防腐环境。

l HGO 手轮机构

（一）产品特色

1.上下连接轴已做好，安装基座符合*** 5211***，安装方便。

2.自带排气阀，当需要使用手动操作时可排出气缸内气体，操作方便。

3.外形设计精美，小巧。

（二）选型

HGO 010A -- HGO 150C 等型号适配于100-1500NM不同型号的气动执行器。
