BEHLKE 工作电阻器 RC 缓冲器 高压开关和脉冲器，高压开关，电流取决于时间，晶闸管 / SCR

●坚固且廉价的高压开关，适用于放电应用和与快速高压 FDA 续流二极管相关的阻尼正弦振荡的生成●高峰值电流能力●极高的 di/dt，不会因大电流 而影响可靠性和预期寿命具有单独栅极驱动的单个 SCR 的数量●非常耐过载   ●  通过简单的 TTL 触发脉冲 (2-5 V) 轻松触发  ●非常紧凑且重量轻  ● 各种冷却选项

申请注意事项： 与具有非常有限的 dv/dt 和 di/dt 功能的盘式晶闸管开关不同，快速 BEHLKE 晶闸管开关模块由大量较小的晶闸管管芯（类型取决于多达 1000 个单晶闸管）组成，并联和串联连接，因此对于单个晶闸管， dv/dt 和 di/dt 被有效地拆分为非临界值。

每个晶闸管都由其自己的高度同步和隔离的栅极驱动器触发。这使得极短的栅极布线成为可能，并避免了传统晶闸管开关设计中已知的危险热点。BEHLKE 晶闸管开关可以在物理上可能的 di/dt 和 dv/dt 比率以及可能的峰值电流下安全运行，而不会降低预期寿命。

BEHLKE 晶闸管开关是真正的栅极控制，不会从负载电路汲取点火能量。这允许从几乎 0 V（提供足够的咬合电流）到电压的安全切换，而不受任何限制。

开关的隔离范围少为工作电压的 150%，因此可以轻松实现开关应用。为了节省和体积，特别是在低压侧开关应用（例如撬棒电路）中，所有 BEHLKE 晶闸管开关也可以制成可选的非对称隔离，例如正极为 200 kV，负极为 30 kV . 可以通过为每个晶闸管开关型号定制隔离电压额定值来满足隔离电压要求，而不管其工作电压如何。

BEHLKE 工作电阻器 RC 缓冲器 高压开关和脉冲器

“常规”隔离电压选项范围为 40 kV  200 kV（可选 ***-40、***-80、***-120、***-200）。可应要求提供符合欧洲安全标准的“医学证明”。1 到 150 kV (AC/DC) 之间的任何定制电压和 1 到 100 kA 之间的任何定制峰值电流都可以在大约 4-8 周的交付周期内实现。如果可以在现有平台上实现，我们不会为定制开关收取额外费用。请咨询 BEHLKE。

为了并联多个晶闸管开关，它们配备了同步 I/O。如果一个开关由于故障条件（例如过热）而关闭，此功能可确保同步触发并禁止其他开关模块的触发输入。由于开关的高 di/dt 能力可能导致强电磁场，因此建议在所有大感应回路区域的情况下使用单独的控制单元（选项 SEP-C）。

这尤其适用于非常大的开关模块，如果 di/dt > 5 kA/?s。对于具有中小型开关模块的应用，我们印刷电路板（终采用多层技术）以限度地减少杂散电感并保持感应回路的面积较小。

带有印刷电路板的设计还了整个电子系统的可重现 EMC 行为。在任何情况下，请确保负载圈与控制圈的距离适当，以避免磁反馈效应，否则内部安全电子设备将检测到故障情况，开关将锁定 2 秒。每次拍摄后。大多数开关通过红色 LED 指示这一点。

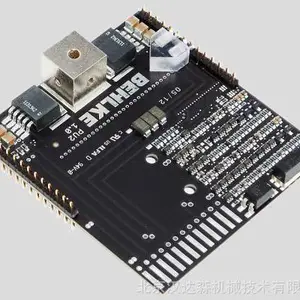

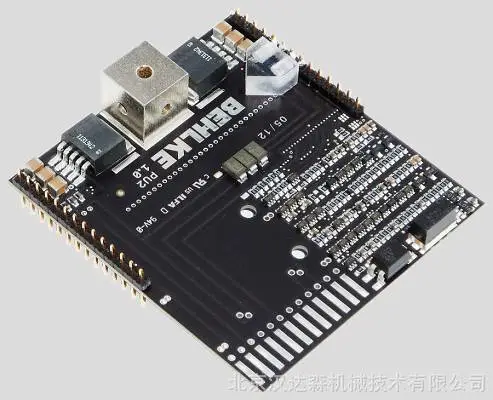

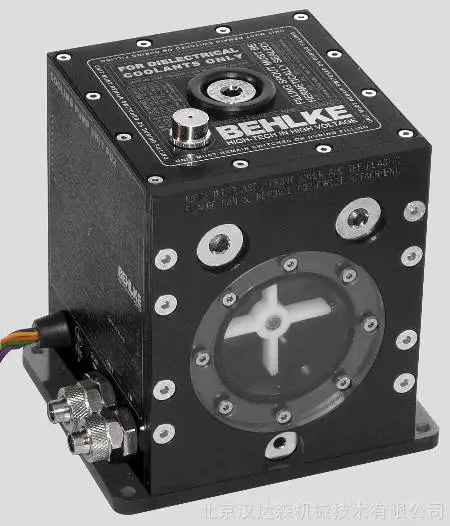

所有 BEHLKE 晶闸管开关都可选配接地冷却法兰（选项 GCF）、镀镍铜散热片（选项 CF）、石墨散热片（选项 CF-GRA、陶瓷散热片（选项 CF-CER）、水冷（选项 ILC），非导电冷却剂的直接液体冷却（选项 DLC）或陶瓷冷却表面（选项 CSS）。为了避免高压电势下的散热片产生电晕放电，我们建议直接液体冷却（选项 DLC） ) 或陶瓷散热片（选项 CF-CER）或水冷（选项 ILC），用于在 40 kV 以上的电压下进行冷却。出口限制：

根据美国法律和德国法律（双重用途规定），峰值电流等于或高于 500 安培的快速固态开关受到出口限制。没有美国或德国出口当局的有效出口许可证，这些货物不得出口到第三国。可能需要终用户声明。请咨询 BEHLKE。

BEHLKE 工作电阻器 RC 缓冲器 高压开关和脉冲器，产品代码： 型号包含有关电压、电流和开启行为的编码信息。位数字代表电压，单位为 kV，破折号前的后一位数字表示开启行为（0 = 固定导通时间，1 = 可变导通时间）。破折号后面的数字表示以安培 x10 为单位的电流。特殊功能由个破折号后的字母编码。示例 HTS 60-100-SCR：HTS = HV 晶闸管开关，6 = 6 kV，0 = 电流取决于固定导通时间，100 = 1000 安培，SCR = 硅控整流器（晶闸管）。
