产品概述：

    D(DF DY MD)系列泵列卧式单吸多级分段式离心泵，采用了***使用的***产品的水力模型，在***居技术。具有***、性能***、运转安全和平稳、噪音低、寿命长、安装维修方便等优点。

    可输送不含固体颗粒（磨料）、不含悬浮物的清水或物理化学性质类似于清水的其它液体。也可通过改变泵的材质（或泵过流部分的材质）密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨料的介质等。

    卧式多级离心泵按其使用范围主要分为以下几个类型：

    D型：供输送不含固体颗粒、温度低于80C°的清水或物理化学性质类似于清水的液体。适合于矿山工厂和城市给排水工程用。

    DF型：供输送不含固体颗粒、温度为-20C°-150C°的腐蚀性的液体，泵进口允许压力小于0.6MPa.用户可根据输送介质的名称、浓度、比重、使用温度及泵进口压力等合理选用泵的材质、密封形式。

     DY型：用于输送不含固体颗粒、温度为-20C°-150C°、粘度小于120厘沲的油类和石油产品。

     MD型:用于输送固体颗粒含量≤15%，颗粒度≤0.5mm,温度≤80C°的中性矿井水及类似的其它介质。

     ZPD型：属于无平衡系统自平衡型，由D/DF/DY/MD改造而成。

型号说明：

例：D(DF/DY/MD)46-30*4

D-多级离心清水泵

DF-多级***离心泵

DY-多级离心油泵

MD-多级***离心泵

46-设计点流量为46m3/h

30-设计点单级扬程为30m

4-级数为4级

例：100（DF/DY/MD）16x3

100-泵吸入口直径为100mm

D-多级离心清水泵

DF-多级***离心泵

DY-多级离心油泵

MD-多级***离心泵

16-泵设计点单级扬程为16m

3-级数为3级

性能范围：

流量：Q=3.75-840m3/h

扬程：H=19-680m

D DF DY MD型泵具有相同性能参数和安装尺寸。

结构特点：

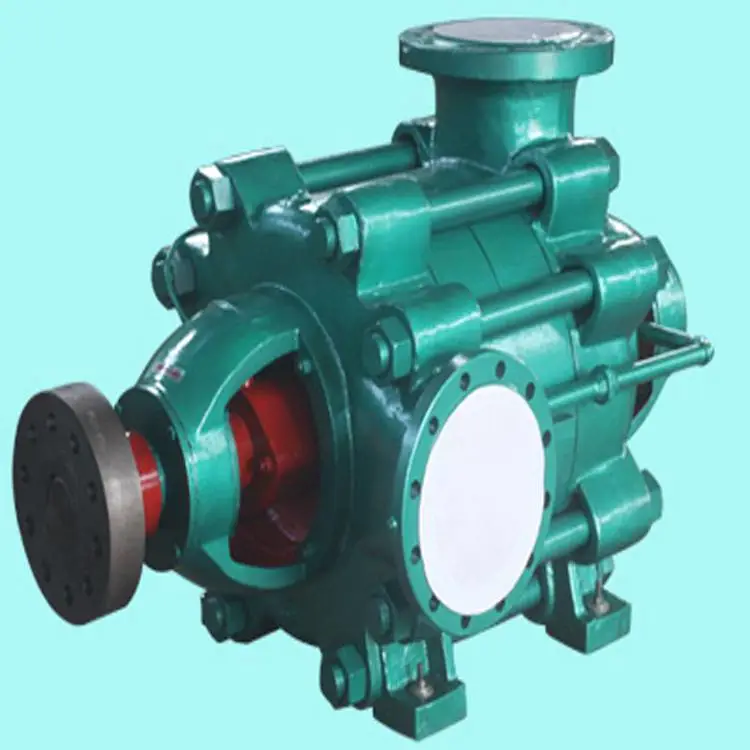

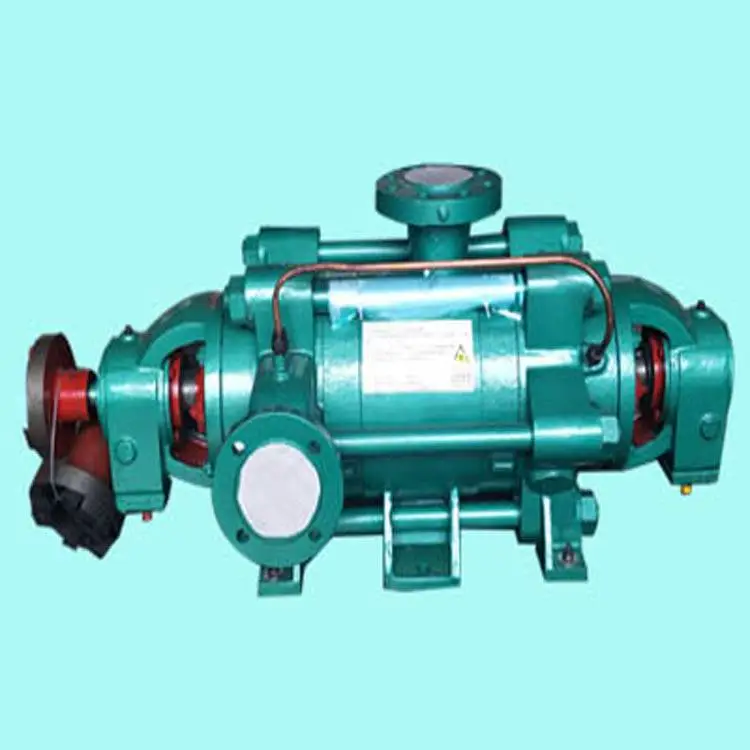

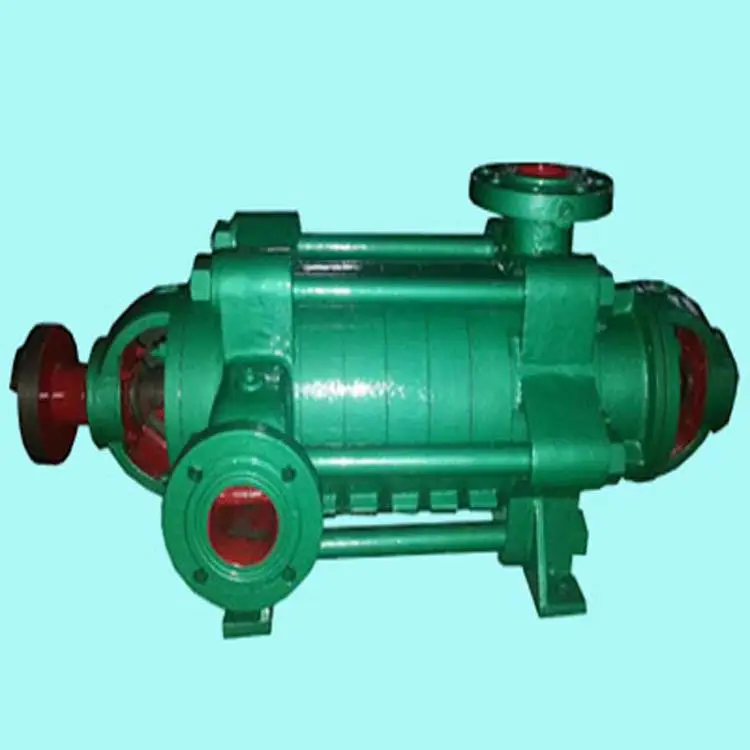

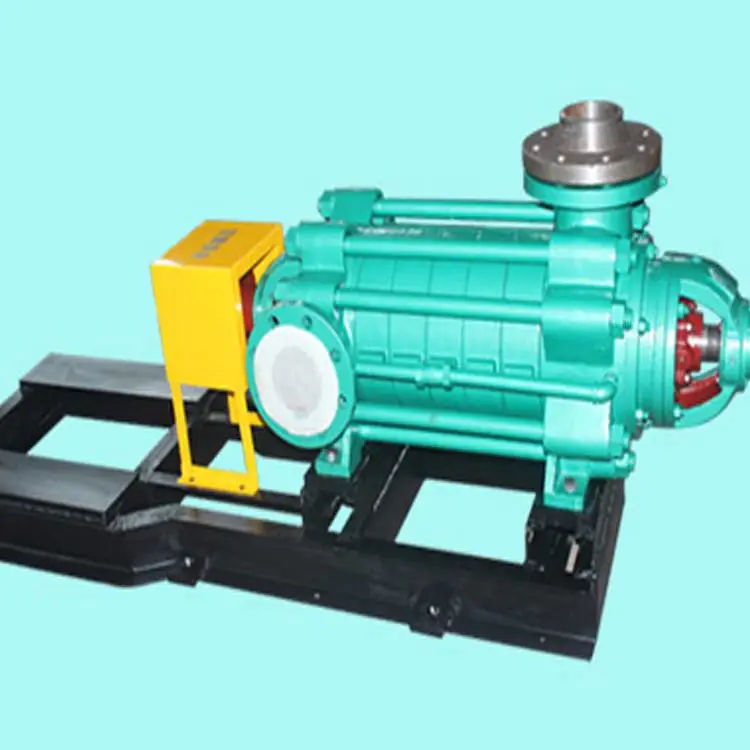

      D DF DY MD 型泵系卧式、单吸、分段式多级离心泵，吸入口为水平方向，吐出口垂直向上。泵的进水段、中段、出水段、轴承体等泵壳部分通过拉紧螺栓联成一体。并根据泵的扬程选择泵的级数。（可根据用户需求变换水泵进出口方向。）

      该系列泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件等组成，其中叶轮的数量根据泵的级数而定。轴上零件用平键和轴螺母紧固使之与轴联为一体。整个转子由两端滚动轴承或滑动轴承支承。轴承按型号不同而定，均不承受轴向力，其轴向力由平衡盘平衡。泵在运行中允许转子在泵壳中轴向移动，不采用向心球轴承。滚动轴承用油脂润滑，滑动轴承用稀油润滑，并用油环进行自润滑，循环水冷却。

      泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑密封，转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应予更换。

     轴的密封形式有机械密封和填料密封两种。D MD型泵大多采用填料密封时，DF DY型泵一般采用机械密封。泵采用填料密封时，填料环的位置安放要正确，填料的松紧程度必须适当，以液体能一滴一滴渗出为宜。泵各种密封元件装在密封腔内，腔内要通入一定压力的水，起水封、冷水或水润滑作用。在轴封处装有可换的轴套，以保护泵轴。

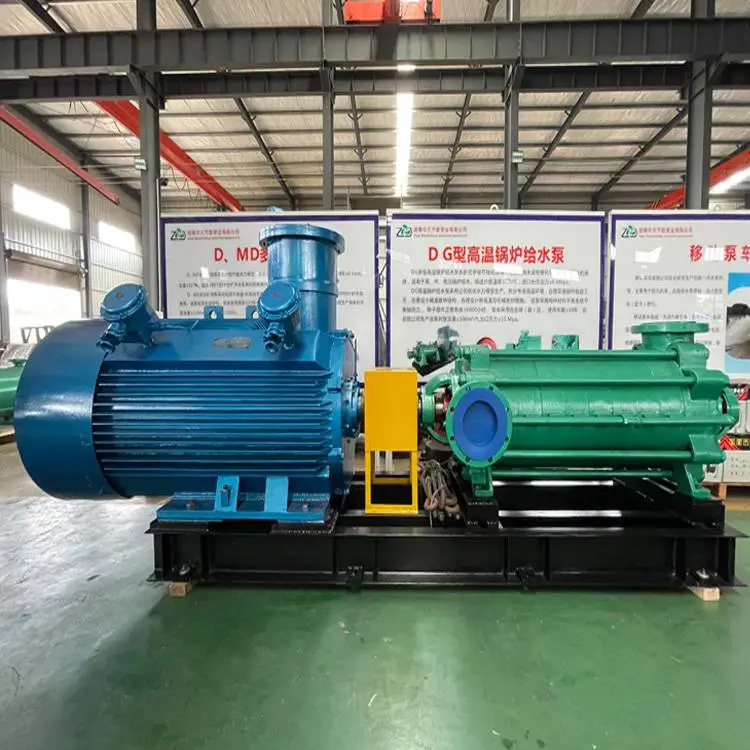

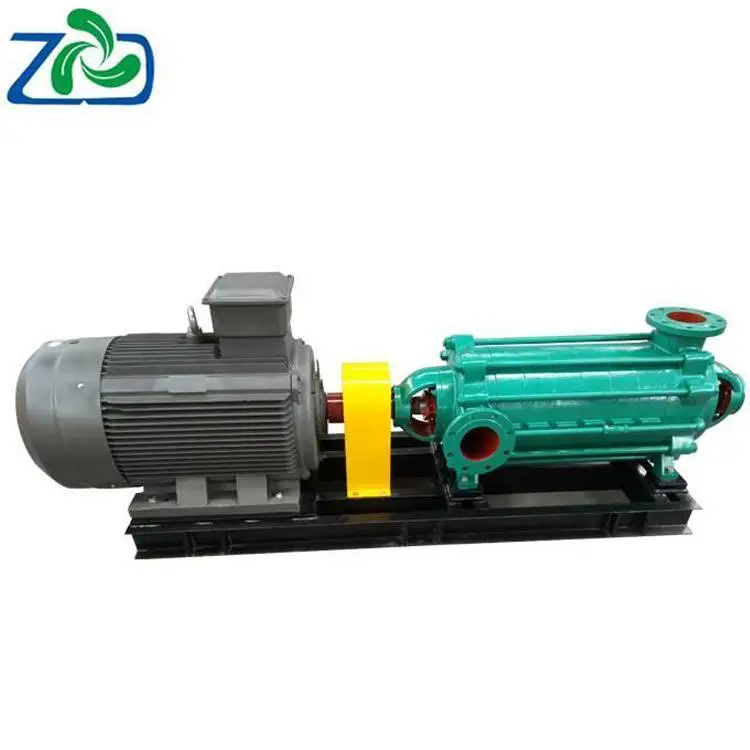

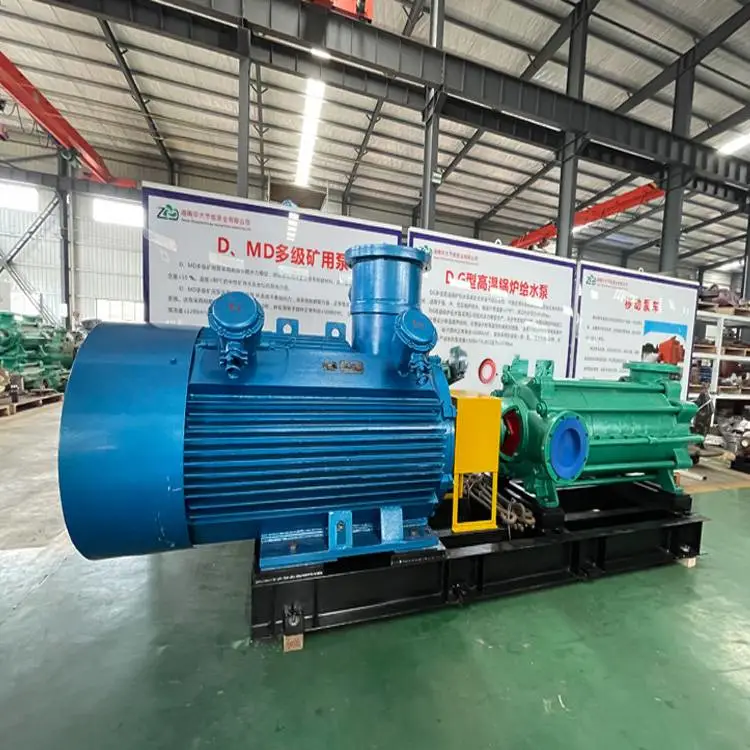

      该系列泵通过弹性联轴器由原动机直接驱动。从原动机方向看，泵为顺时针方向旋转。
