一、概述

CD-21-S分体式振动变送器是采用单片机为核心的智能振动变送器。共同于与ST系列振动速度传感器配套使用，来监测旋转机械的振动，如机壳振动、轴瓦振动、机械振动等；并输出振动的位移值或速度值。

具有：振动监测，双报警设置点，模拟电流输出等功能。

监测由于转子不平衡、不对中、几件松动、滚动轴承损坏、齿轮箱损坏等引起的振动变化。

适用于汽轮机、水轮机、风机、压缩机、制氧机、电机、泵、齿轮箱等大型旋转机械设备，尤其适合老机组改造。

二、应用范围：

汽轮机、水轮机、风机、压缩机、制氧机、电机、泵、齿轮箱等大型旋转机械振动监视和保护。

三、电气指标：

供电电源：24VDC,大不超过36V（可根据需求定制220VAC或其他规格）。

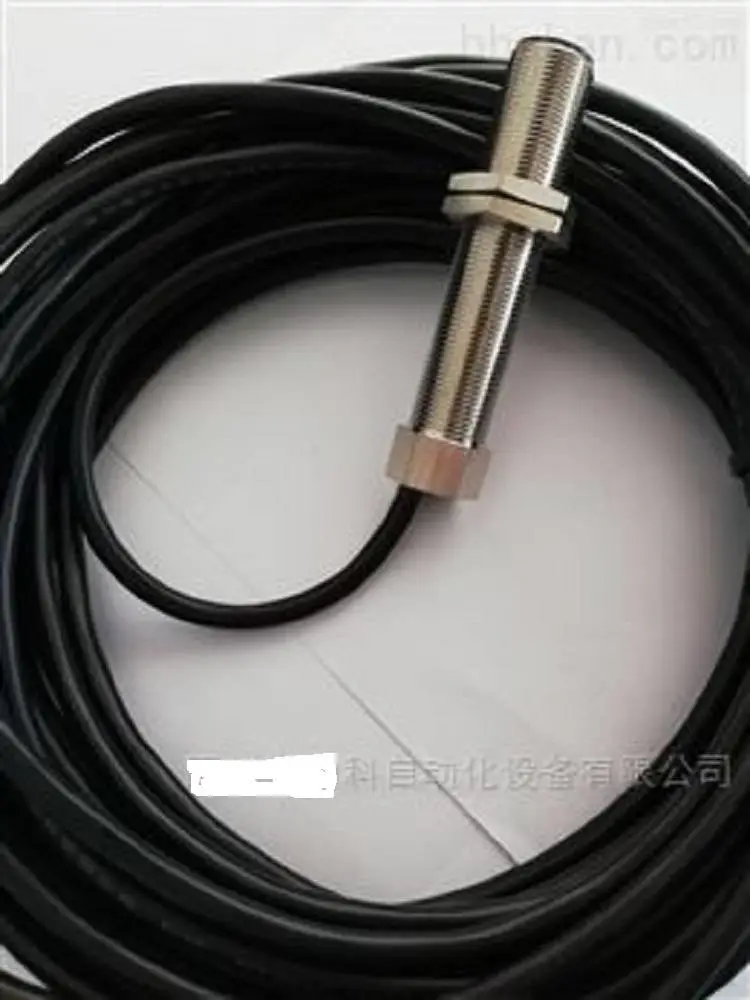

输入信号：ST系列振动速度传感器信号。

灵敏度：20~50mv/mm/s

频响：10-1000HZ

变送输出：4-20mA（或1-5v）有源

  输出负载：≤500Ω

准确度：±1%（满量程）

四、物理指标：

整机尺寸：

外形尺寸：70W×120L×75Hmm

安装方式：35mm导轨安装

重量：约650g

五、环境指标：

温   度：工作温度 -25℃到+65℃，存储温度-40℃到+70℃。

相对湿度 ≤90%周围无腐蚀性、无强磁场等场合

 随着控制技术的发展，DCS与PLC系统已经广范应用到自动化控制。以前的数显仪表功能都可以由集成系统实现，在许多场合，只需要标准的4-20mA电流信号给PLC或DCS系统。我公司研发了一系列变送器，性能稳定，满足PLC或DCS的系统要求，大大简化了在线状态监控系统并降低其成本。

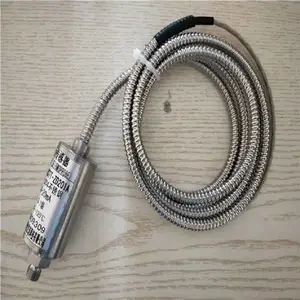

安装方式：该产品采用LY12铝合金材料，，传感器底部有一个M10×1.5×10(长度)螺纹，安装方式：该产品采用LY12铝合金材料，，传感器底部有一个M10×1.5×10(长度)螺纹。
