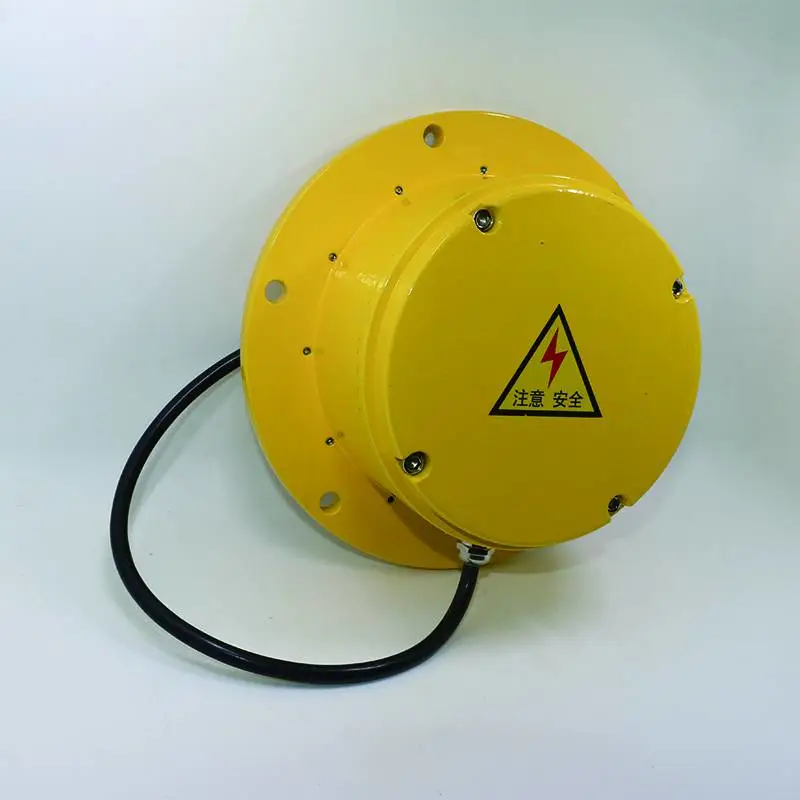

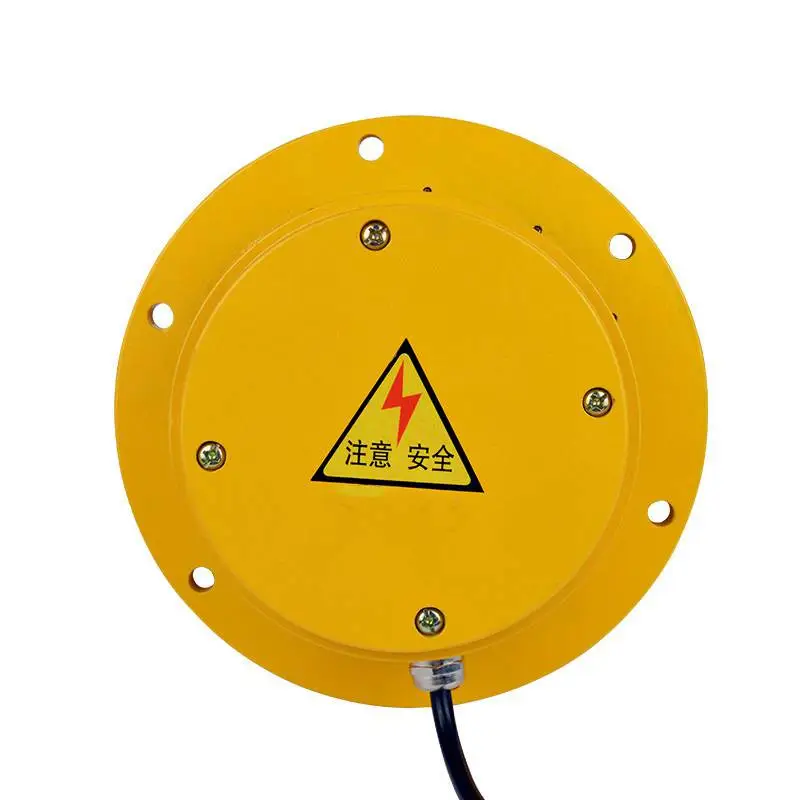

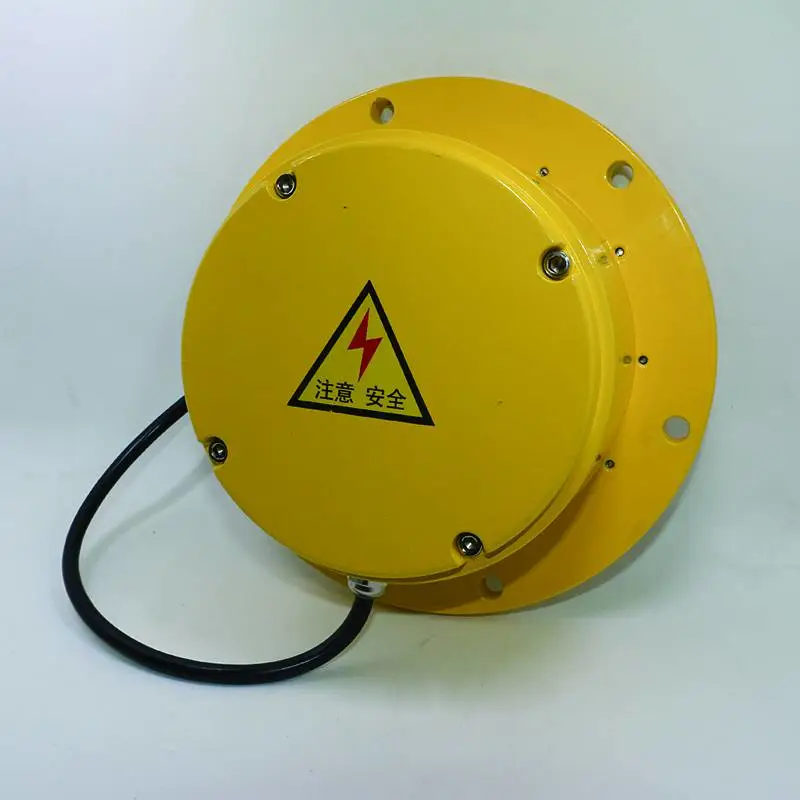

溜槽堵塞检测器XLDS-I、XLDS-II【溜槽堵塞检测装置】溜槽堵塞开关产品说明：

该检测器安装在溜槽侧壁上，当溜槽内发生堵塞时，堆积的物料必然挤活动门，并使之偏移而启动行程开关，发出告警或停机信号。排除故障后，活动门在压重块作用下自动复位。

溜槽堵塞检测器主要用于防止带式输送机溜槽堵塞,产品适用于煤矿、码头、电厂、建材、化工、冶金、粮食仓储等行业,输送散料用带式输送机。

XLDS-I概述：溜槽堵塞检测器用于输煤系统中溜槽发生堵塞时的检测，并可提供报警或停机信号，也可与振动电机连接，用以排除堵塞故障。

XLDS-I结构特点

1、本检测器采用侧压活动门结构，故障排除后，压重块的压力使活门自动复位。

2、机内选用进口行程开关，动作灵敏，可靠性高；

3、外形尺寸小，便于安装。

带防腐层的铸铝外壳

重载微型开关触点

灵敏度高，作用力只需0.9Kg即可触发开关

机内选用进口行程开关，动作灵敏、可靠性高

XLDS-I溜槽堵塞开关技术参数

动作角度5°，极限角度10°

接点容量：1A/125（DC），***/250V或380V（AC）。

壳体防尘、防腐、防雨。防护等级：IP67

开关个数：1个常开或1个常闭（可根据用户需要增加开关个数）

开关可根据用户需要接成常开或常闭形式。

环境温度：-20 -- 60℃

溜槽堵塞开关带式输送机散料输送系统中，溜槽堵塞是较为常见的现象，因此经常需要停机后由现场工作人员对溜槽进行畅通处理，影响正常生产，增加工人的劳动强度、造成不必要的经济损失。

溜槽堵塞开关，可用于物料运输系统中，有效排除由于物料的潮解、带电吸附、结晶等原因造成的堵塞、粘壁、搭拱等故障，可以***安全生产，提高运输效率。本产品广泛应用在冶金、电力、矿山、化工等行业。

XLDS-I溜槽堵塞开关使用条件

1、海拔高度低于2000m

2、环境温度：-35℃~+50℃

3、相对湿度：不大于95％

4、大气压力：80~110Kpa

5、工作位置：安装在溜槽不受物料冲击的侧壁上

XLDS-I溜槽堵塞开关工作原理：本装置采用门式结构，弹簧复位，安装在溜槽侧壁上。当物料在溜槽中造成堵塞时堆积的物料必定给溜槽侧壁一个压力，从而将本装置的活动门向内推移。当活动门偏转角度大于受控角度时，其控制开关动作，从而发出报警或停机信号。如将其接至振动器控制线路上，可实现轻度堵塞时不停机自动振打功能。堵塞故障排除后，活动门自动复位。

XLDS-I溜槽堵塞开关安装与接线

（一）安装方法：

1、在溜槽侧壁一适当位置开240×260长方口，然后在开口上方约100~200mm处，溜槽内壁焊接一块长300mm左右的挡板，以防大块物料落下直接冲击活动门发生误动作。再用随机所配橡胶板将开口完全覆盖、封闭。

1、将本装置用M10×25螺栓紧固在弯角件上即可。

（二）安装要领及主要事项

1、本系列保护装置可两个为一组，安装于溜槽相对的并且不受物料冲击的两个侧壁上，高度根据用户需要而定。一般安装在溜槽底部向上三分之二高度为宜。

2、本系列产品装置也可用四个分两组使用，一组安装在溜槽侧壁从底算起三分之一相对高度，作为轻度堵塞检测。用于接振打装置信号，当溜槽发生堵塞时，振打装置接收到信号后，便开始振打；另一组安装底部三分之二处，作为重度堵塞时输出停机信号。
