| 产品特性:密封好 | 品牌:郑州利水阀门 | 型号:J41N |
| 连接形式:法兰 | 材质:碳钢 | 公称通径:15-200mm |
| 3C阀门类别:工业 | 适用介质:液化气 | 压力环境:常压 |
| 工作温度:常温 | 标准:国标 | 外形:中型 |
| 流动方向:单向 | 驱动方式:手动 | 零部件及配件:阀体 |
| 形态:柱塞式 | 类型(通道位置):二通式 | 规格:参数值 |

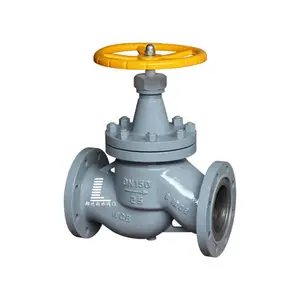

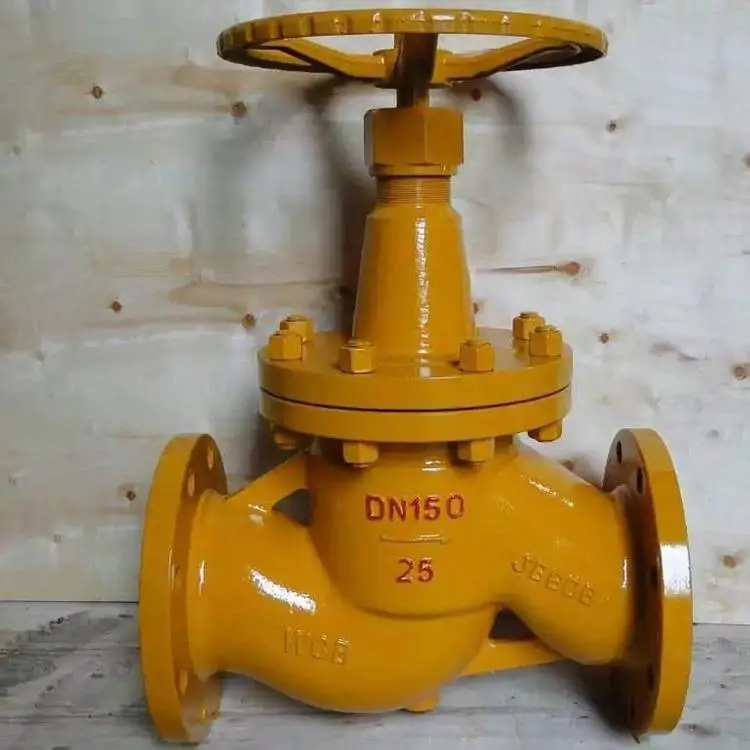

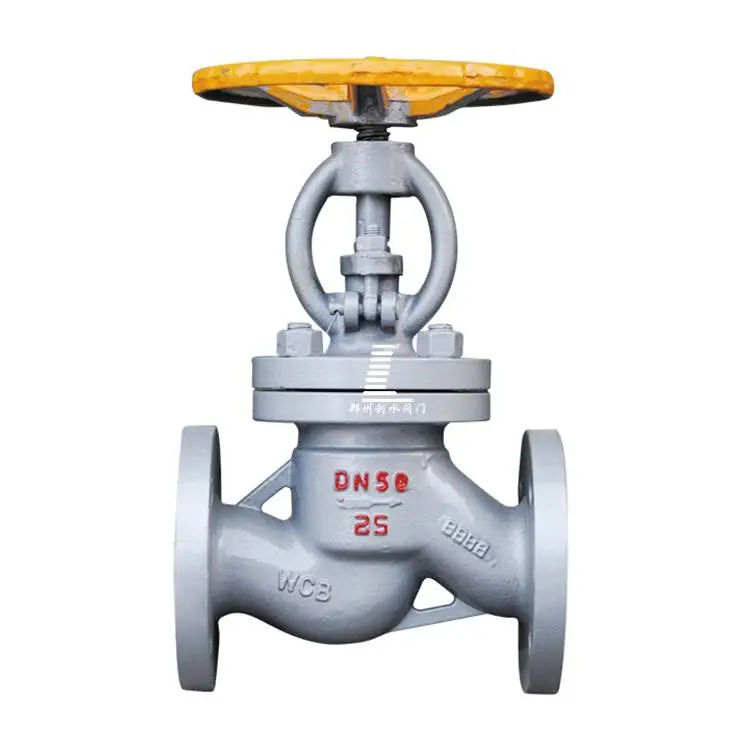

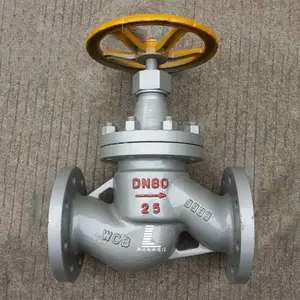

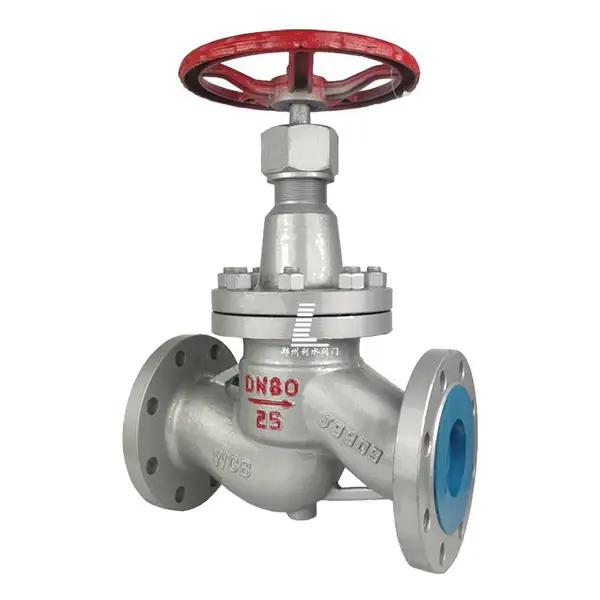

J41N液化气用截止阀用于燃气的管路或装置设计。结构上注意了防火要求。填料采用聚四氟乙烯,密封可靠。密封副材料采用聚四氟乙烯,为软密封,密封可靠。适用于氨气,氟气管路系统,作为启闭装置,也适用于其他温度≤150℃的管路。液化气用截止阀具有密封好、使用安全、耐蚀强、无介质内、外漏以及操作轻便等特点,适用于化工行业氨石油天然气液化气管道的传送,并符合使用的要求。其密封性、可维修性、安全性等。液化气用截止阀适于温度-40~+150℃的氨、氨液介质的管路及液化气管路上作启闭作用。
主要适用于冷冻、制冷、化工、石油、食品、冶炼、液化气等单位使用。
J41N液化气用截止阀特点:
1.针对普通阀门耐蚀性能差、壳体易穿孔的缺点,根据介质具体特性,液化气用阀在阀体材料上选用耐蚀钢(低温碳素钢添加耐蚀合金元素),可耐介质腐蚀,低温可至-40℃,符合工况条件使用要求。
2.液化气截止阀密封副配对结构型式采用球、平面型,密封自动补偿,达到双重的效果,密封好,无粘着磨损。
3.产品中法兰采用凹凸密封结构,即使在管道压力波动的情况下,***中法兰密封可靠。
4.上密封装置中采用多级聚四氟乙烯密封材料,形成组合密封,确保阀门在使用期限内填料函无介质泄露,消除了普通阀门填料函密封薄弱、介质易外漏。
技术参数;
压力等级 | 常温试验压力(Mpa) | |||
壳体 | 密封 | 低气压密封 | ||
公称压力(Mpa) | 1.6 | 2.4 | 1.76 | 0.6 |
2.5 | 3.75 | 2.75 | 0.6 | |
4.0 | 6.0 | 4.4 | 0.6 | |
适用温度 | -40~+80℃ | |||
适用介质 | 天然气, 液化石油气等 | |||
零部件;
零 件 名 称 | 材 料 |
阀 体 阀 盖 | 碳 素 钢 WCB |
阀 杆 | 铬 不 锈 钢 Cr13 |
阀 瓣 | 25# 密 封 面 尼 龙 1010 |
阀 杆 螺 母 | 青 铜 |
填 料 | 增强聚四氟乙烯成形 |
垫 片 | XB450 |
手 轮 | 球 墨 铸 铁 |
连接尺寸参数;
DN | L | D | D1 | D2 | b | f | z-d | H | D0 |
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-*14 | 207 | 120 |
20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-*14 | 217 | 120 |
25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-*14 | 219 | 120 |
32 | 190 | 135 | 100 | 75 | 18 | 2 | 4-*18 | 280 | 160 |
40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-*18 | 330 | 200 |
50 | 230 | 160 | 125 | 100 | 20 | 3 | 4-*18 | 350 | 240 |
65 | 290 | 180 | 145 | 120 | 22 | 3 | 8-*18 | 400 | 280 |
80 | 310 | 195 | 160 | 135 | 22 | 3 | 8-*18 | 430 | 320 |
100 | 350 | 135 | 190 | 160 | 24 | 3 | 8-*23 | 465 | 360 |
125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-*25 | 558 | 400 |
150 | 480 | 300 | 250 | 218 | 30 | 3 | 8-*25 | 611 | 400 |
200 | 600 | 360 | 310 | 278 | 34 | 3 | 12-*25 | 710 | 450 |
