电阻AC-RXHG-800/90RJ制动电阻波纹管电阻刹车电阻

此类产品特点：瓷管作为绕线基体，具有较高的散热性,不燃涂漆包封，使电阻丝得到有效防护，从而提高其使用寿命

适用范围：可用于变频器制动，伺服系统，电源，测控等电气回路。本电阻器可以适配台达，富士，LG，ABB，松下，安川，日立，东芝，三菱，台安，台达，东元，三恳，西门子，欧姆龙，等国内外变频器。也可用于产业机械，负载测试，电力分配，仪器设备，自动控制装置。。。

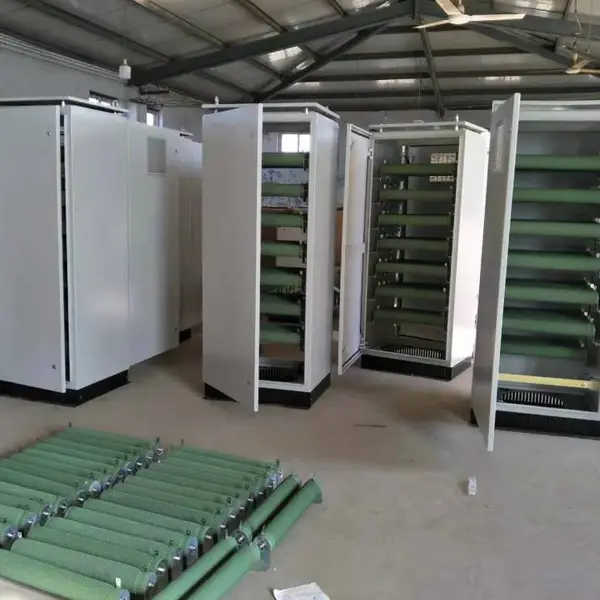

也可用于电梯、起重、离心机、船舶、电力、焊接、电源、***、航空、风力、电源、变频器、伺服、驱动、太阳能发电、发电机、测试负载、自动化设备等行业，并可以根据客户的需要，制作成电阻箱或电阻柜

RXHG系列波纹电阻器  ，外形美观大方，易于安装可组合使用。可用于变频器制动，伺服，电源等电气回路，具有极好的安全性。

列举一些常规RXHG系列波纹电阻器型号如下：

RXHG-70W780RJ             RXHG-70W780RJ          RXHG-80W160RJ                   RXHG-80W10RJ

RXHG-100W70RJ

 RXHG-100W30RJ

RXHG-100W150RJ         RXHG-100W200RJ    AC-RXHG-100W100RJ         AC-RXHG-120W40RJ

RXHG-150W150RJ

RXHG-200W10RJ            RXHG-200W100RJ    AC-RXHG-200W150RJ        AC-RXHG-200W200RJ

RXHG-200W300RJ

 RXHG-200W500RJ         RXHG-300W40RJ      AC-RXHG-300W50RJ          AC-RXHG-300W100RJ

RXHG-300W150RJ

RXHG-300W160RJ          RXHG-300W200RJ    AC-RXHG-300W250RJ        AC-RXHG-300W300RJ

RXHG-300W400RJ

RXHG-300W500RJ         RXHG-400W100RJ    AC-RXHG-400W150RJ        AC-RXHG-400W250RJ

RXHG-390W150RJ

RXHG-390W130RJ          RXHG-500W100RJ     AC-RXHG-520W100RJ       AC-RXHG-500W150RJ

AC-RXHG-500W50RJ

 AC-RXHG-500W200RJ  AC-RXHG-500W13RJ  AC-RXHG-600W100RJ       AC-RXHG-600W120RJ

AC-RXHG-600W150RJ

AC-RXHG-800W80RJ          RXHG-780W60RJ          AC-RXHG-800W100RJ       AC-RXHG-800W90RJ

AC-RXHG-1000W75RJ

AC-RXHG-1000W13RJ       AC-RXHG-1040W50RJ  AC-RXHG-1000W50RJ        AC-RXHG-1000W100RJ

AC-RXHG-1000W40RJ

AC-RXHG-1000W32RJ      AC-RXHG-1500W25RJ   AC-RXHG-1500W13RJ         AC-RXHG-1500W50RJ

AC-RXHG-1500W40RJ

AC-RXHG-1500W75RJ     AC-RXHG-2000W40RJ   AC-RXHG-2000W50RJ         AC-RXHG-2500W96RJ

AC-RXHG-2500W40RJ    AC-RXHG-2500W50RJ     AC-RXHG-2500W54.4RJ

55千瓦变频器制动刹车电阻波纹管型电阻AC-RXHG-3000W 40RJ欧姆

RX20型线绕电阻器是用电阻丝绕在绝缘骨架上构成的。BRU PRUCRB DQR DDR平纹 DSR可调 DRD DRH DNR DQN DSN电阻丝一般采用具有一定电阻率

的镍铬、锰铜等合金制成。绝缘骨架是由陶瓷、塑料、涂覆绝缘层的金属等材料制成管

形、扁形等各种形状。电阻丝在骨架上根据需要可以绕制一层，也可绕制多层，或采用

无感绕法等，表面涂有***的绝缘涂料，安装方便，具有良好的散热能力，功率大、

耐过载能力强、耐电压高（指电极与安装支架间所承受电压）。这种电阻分固定和可变两

种，***使用于变频器制动、电梯、轧机、起重机、拉丝机、负载、老化试验。

　　电阻的应用场合：

　　波纹绕线电阻可以用于变频器，伺服等电子驱动类产品的刹车制动，能耗制动中，例如电梯，吊车等升降发电类型运动的电机，会导致变频器等驱动类产品直流母线电压急速升高，达到允许上限后会自我保护停止工作，这时候就必须把电机发电产生的多余的能量由电阻来消耗，从而才能够使变频器直流母线电压降低到允许的范围内，使设备能够正常稳定的运行工作UL认证CE认证。

　　电机功率变频器1.1KW1.5KW-2.2KW-3.7KW-5.5KW-7.5KW-11KW-15KW-22KW-30KW-37KW-45KW-55KW-75KW-90KW-110KW-132KW-160KW-185KW-200KW250KW275KW315KW18.5KW280KW355KW400KW450KW500KW560KW630KW710KW800KW

　　波纹电阻的作用：

　　波纹电阻能耗制动电阻波纹制动电阻本品在圆柱形的瓷管上固定了两个引出端子，陶瓷管表面上缠绕了扁带波浪形状的合金电阻丝，并在其表面涂覆一层具有阻燃，***特性的涂层。陶瓷管作为电阻丝骨架的同时，又具有散热器的功效。本品可按照客户的要求定制。本品适用于模拟负荷实验，设备放电，自动控制，变频器能耗制动等。

产品特点：RXG20系列波状线绕电阻，***变频调速器能耗制动用。用户可参照其功率阻值有感无感等参数选用。该电阻器采用***波状电热合金绕制，结合紧凑、散热性能好。因为是无感纯电阻用于能耗制动、故制动力距大，反应快；并且工作时无噪声、无干扰。生产时有严格工艺要求，每只产品均经过300℃温度烘烤，通电试验后复测合格方可出厂，并可根据用户要求成套组装成箱（或柜）。

　　用电阻丝绕在绝缘骨架上构成的。电阻丝一般采用具有一定电阻率

　　的镍铬、锰铜等合金制成。绝缘骨架是由陶瓷、塑料、涂覆绝缘层的金属等材料制成管

　　形、扁形等各种形状。电阻丝在骨架上根据需要可以绕制一层，也可绕制多层，或采用

　　无感绕法等，表面涂有***的绝缘涂料，安装方便，具有良好的散热能力，功率大、

　　耐过载能力强、耐电压高（指电极与安装支架间所承受电压）。这种电阻分固定和可变两

种，***使用于变频器制动、电梯、轧机、起重机、拉丝机、负载、老化试验。

　　额定功率范围:50W-6000W

　　工作电压范围:0.5KV-10KV

　　额定阻值范围:0.05R-1KR

　　耐压范围:AC3KV50Hz/1min

　　IP等级:IP00

　　载流体材料:0Cr2***L5

　　优势:高电压工作

　　劣势:抗震性较差5W,10W,25W,30W 50W:10殴,20殴,40殴.50殴.100殴.150殴.200殴.300殴等

60W:50欧，75欧，80殴，100殴.200殴

80W:50欧，60欧，75欧，100欧，150欧，200殴,750殴.

100W:10殴,20殴.30欧，40欧，50殴.60欧，75欧，100殴.150殴.200殴.300殴，450欧，750殴.

200W:8殴.10殴,20殴.30殴. .100殴,150殴,200殴.250殴300殴.400殴

300W:3殴.8殴.10殴,13欧，20殴.30殴.40殴.50殴.70殴,75殴.100殴,130欧，150殴,200殴.250殴.300殴.400殴

400W:8欧10欧，12欧，20欧，30欧，40欧，50欧，90欧，100欧，120欧，150欧，200欧，300欧，500欧

500W:13欧，15欧，20欧，30欧，40欧，50欧，100欧，130欧，150欧，200欧

800W:13殴.75欧，100欧，110殴

1000W:1欧，2欧，4欧，5欧，8欧，10欧，12欧，15欧，20欧，25欧，30欧，40欧，50欧，60欧，65欧，75殴，100欧，150欧，200欧

1200W：8欧，10欧，20欧，30欧，40欧，50欧，60欧，65欧，75欧，80欧，100欧

1500W:8欧，10欧，20欧，30欧，40欧，45欧,50殴，60欧，65欧，75殴，100欧

2000W；4欧， 8欧，10欧，20欧，30欧，35欧，40欧，45欧，50欧，60欧，65欧，75欧，80欧，100欧等

2500w：30欧，40欧，50欧，60欧，65欧，75欧，100欧

3000W：10欧，15欧，20欧，30欧，40欧，50欧，60欧，65欧，75欧，100欧

4000W；10欧，20欧，30欧，50欧，100欧，200欧

4800W：27.2欧，32欧

5000W：10欧，15欧，20欧，30欧，40欧，50欧，60欧，75欧，100欧，150欧，200欧，

6000W；10欧，20欧，30欧，40欧，50欧，60欧，75欧，100欧，200欧

(具体参数请依据变频器说明书和实际需要选用)

电机功率变频器1.1KW1.5KW-2.2KW-3.7KW-5.5KW-7.5KW-11KW-15KW-22KW-30KW-37KW-45KW-55KW-75KW-90KW-110KW-132KW-160KW-185KW-200KW250KW275KW315KW18.5KW280KW 355KW400KW450KW500KW560KW630KW710KW800KW电阻器，不锈钢电阻器，变频器制动电阻，　　波纹电阻、铝壳电阻、刹车电阻、制动电阻频敏变阻器，我公司生产产品可替代匹配ABB、西门子、施耐德、欧姆龙、德力西、英威腾、富士、伦茨、欧陆、艾默生、丹佛斯、日立、安川、明电舍、三肯、东芝、三菱、LG、现代、康沃、佳灵、伟肯、VACON、安邦信、时代、普传、台达、台安、东元、森兰、汇川、雷诺尔、格立特、宁茂、传动之星、海利普、等变流器变频器配置的***电阻器、制动单元，产品***应用于冶金，机械，石油，化工，等领域。

55千瓦变频器制动刹车电阻波纹管型电阻AC-RXHG-3000W 40RJ欧姆
