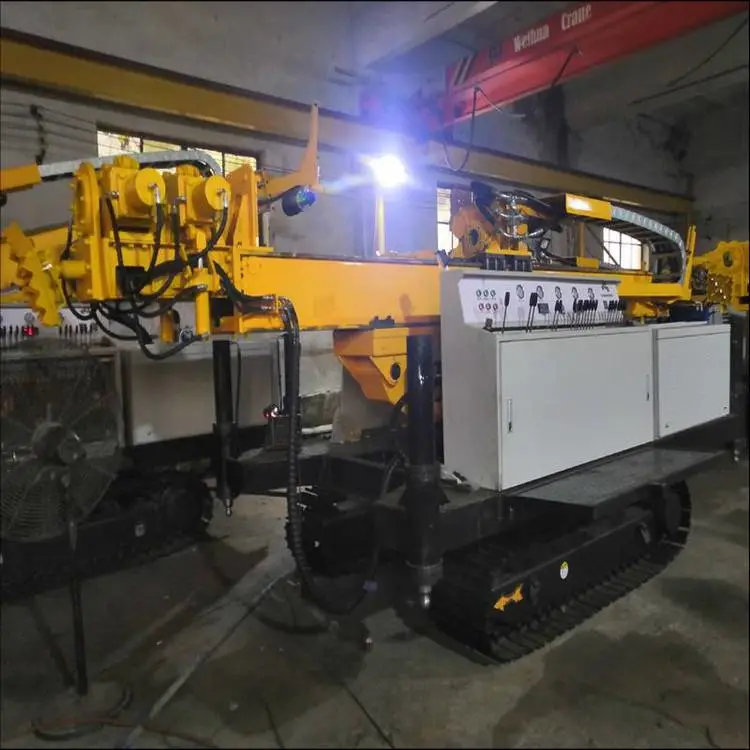

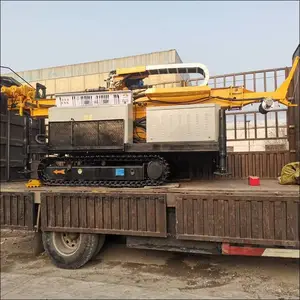

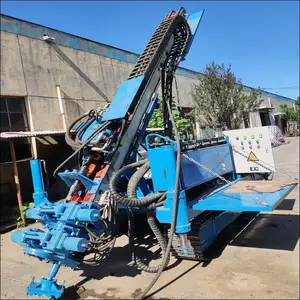

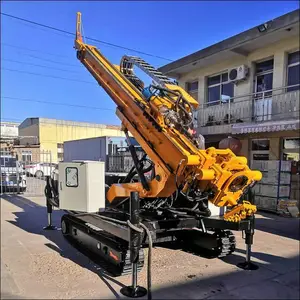

XPL-150锚固旋喷钻机

一、钻机主要用途

本机型可用于各类软地基加固、高层建筑地下室的防渗处理、大江大河堤坝的整治、铁路公路桥墩的加固等。通过不同模块的组合，可以适合定喷、摆喷、旋喷等施工工艺；单重、双重、三重旋喷等各种施工要求。该钻机可进行普通回转钻进、空气潜孔锤钻进、高压旋喷自钻自喷等施工。具体应用于基坑及边坡锚杆（索）支护，抗浮锚杆、旋喷锚索及各种造孔等工程。

二、特点：

1. 采用全液压动力头传动，无级变速，钻进，劳动强度低。

2. 配备大牵引力履带底盘，爬坡能力强，设备移位方便、快捷。

3. 钻机可以打垂直、水平，斜孔等多角度施工，可满足各种地层和不同的旋喷

工艺的需求。

4. 动力头行程长，可接3米钻杆，减少辅助时间。

5. 转速可达170转每分钟，提高了工作效率。

三 、主要技术参数：

1.扭矩：7500 N.m

2.动力头转速：0～170r/min

3.动力头行程：3500 mm

4.动力头额定提升力：70 kN

5.给进力：36 kN

6.钻孔深度：130-170 m

7.钻杆直径：Φ50 mm；Φ60 mm；Φ76mm；Φ89 mm

8.钻孔倾角: 前后0～90°

9.电机功率：55 Kw+18.5Kw+1.5Kw

10.外形尺寸 [施工尺寸]：3550×2200×5650mm（长宽高）

[运输尺寸]：5600×2200×2100mm（长宽高）

11.整机重量：5900 kg

12.横向移动：1000mm

13.系统压力：20 MPa

14.爬坡度：25°

15.行走速度：1km/h
