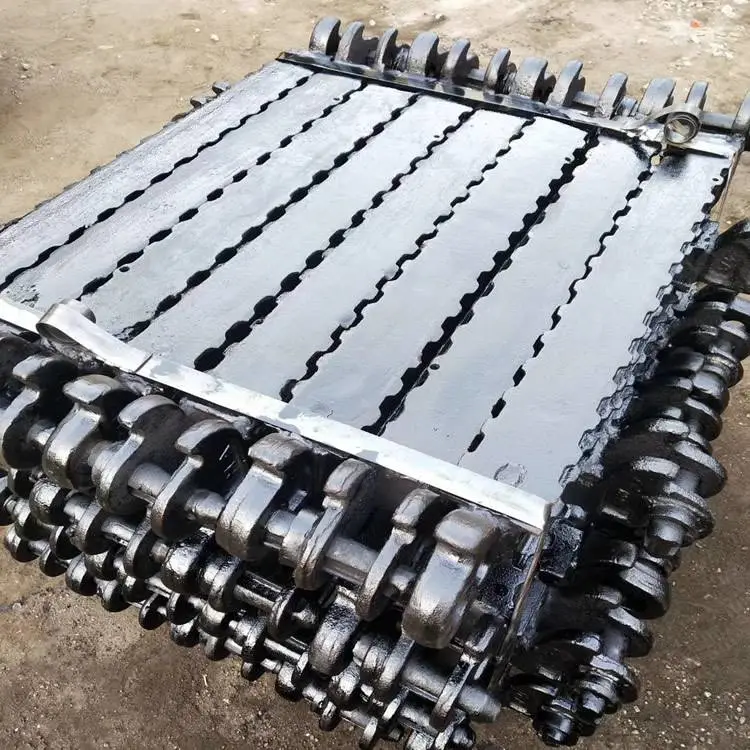

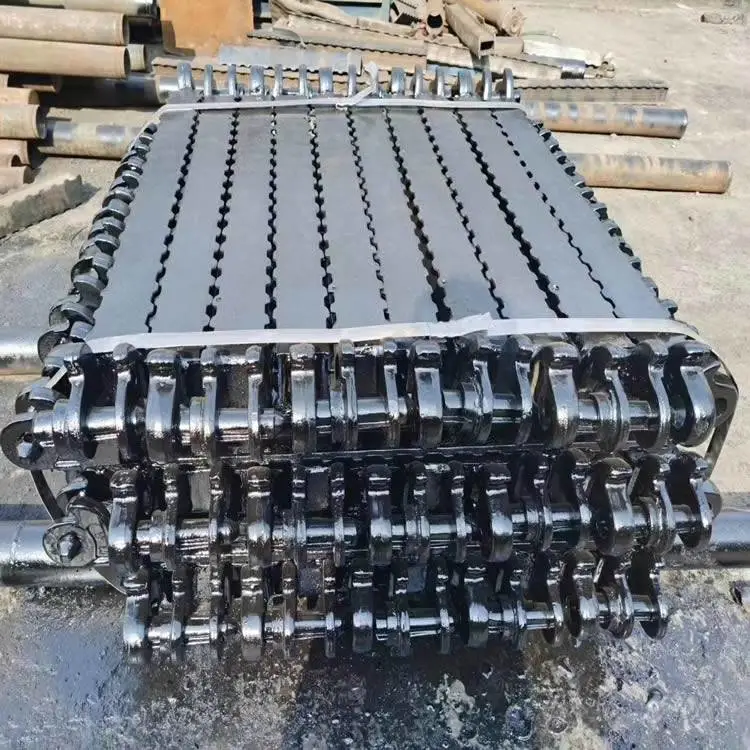

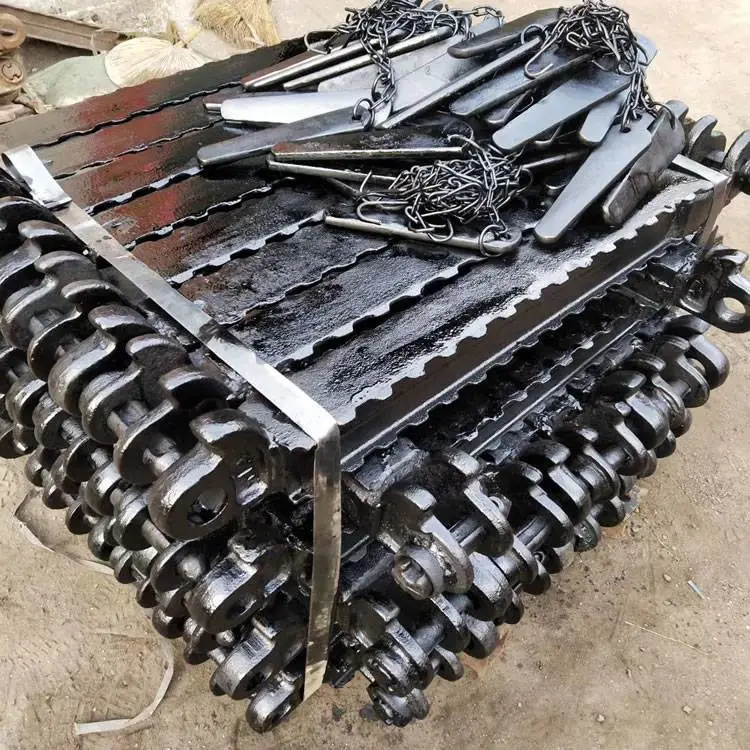

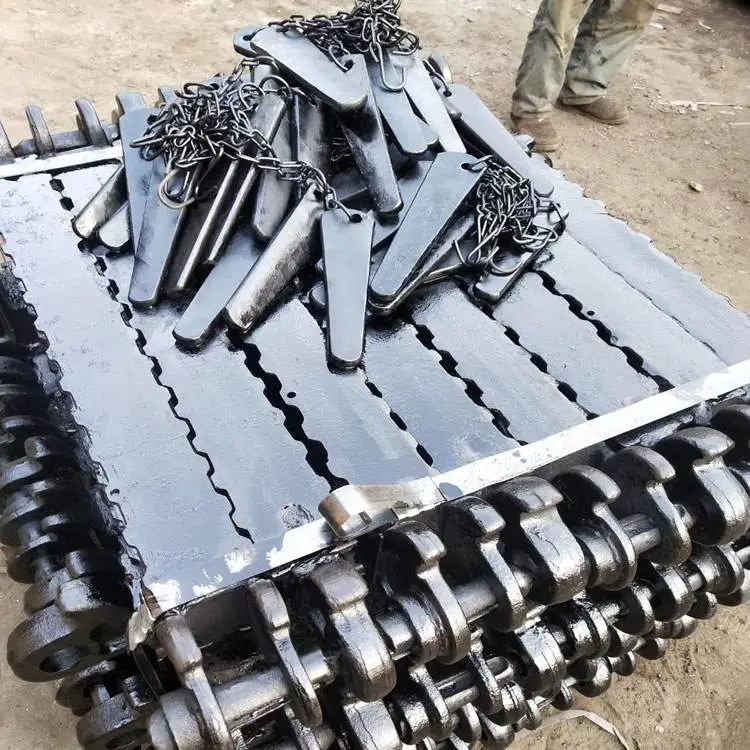

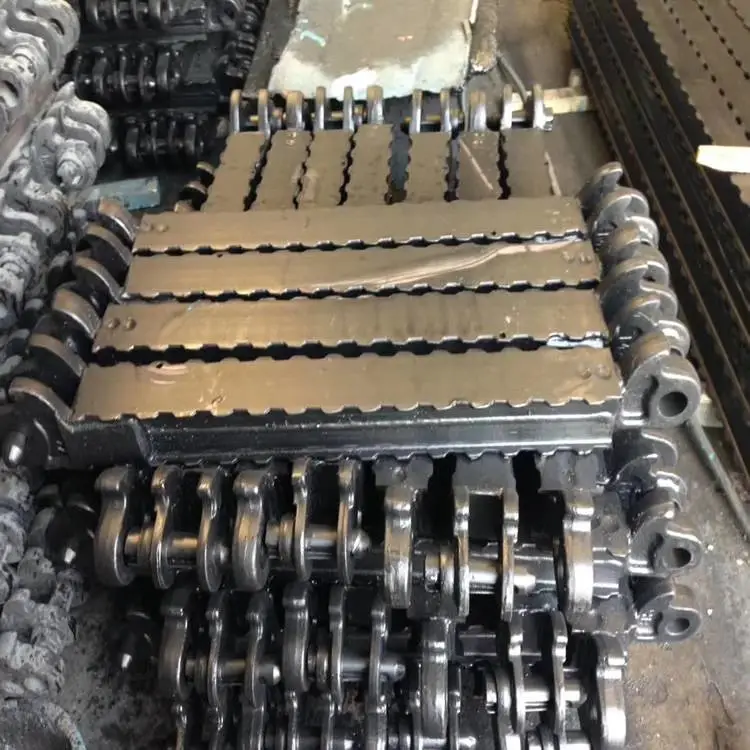

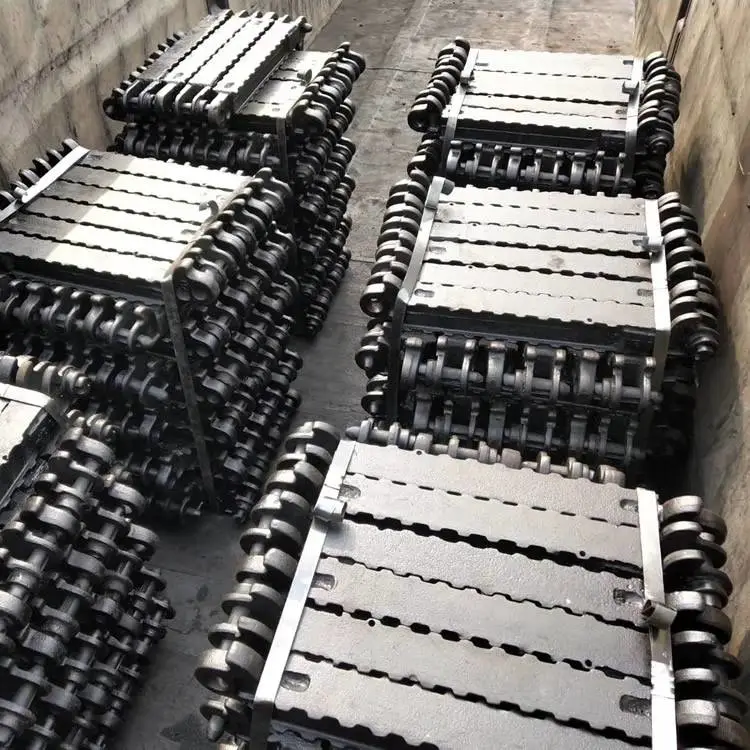

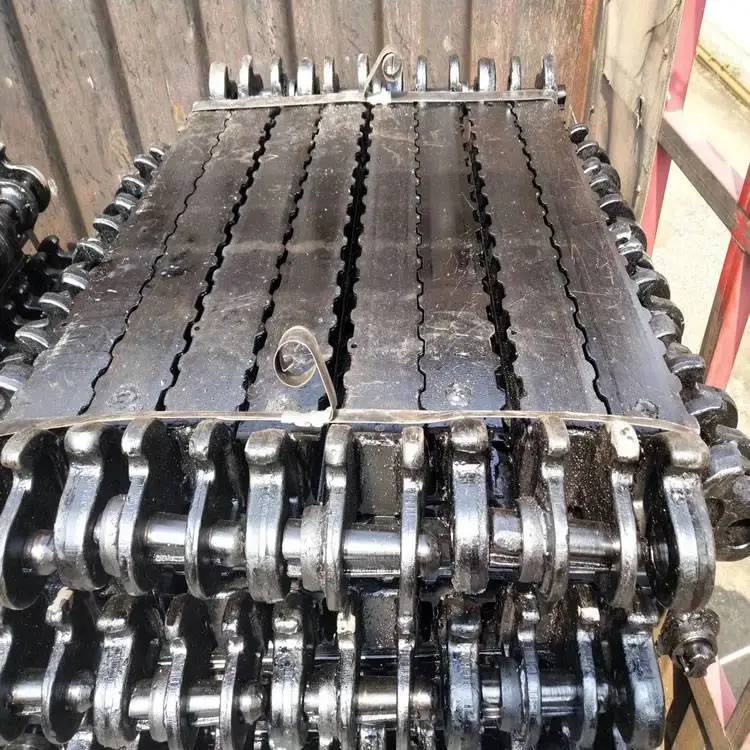

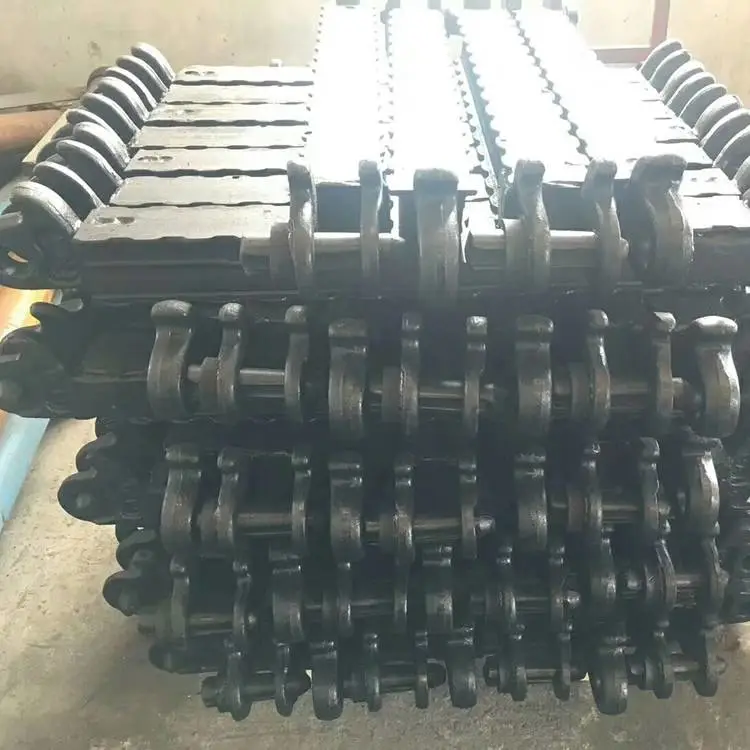

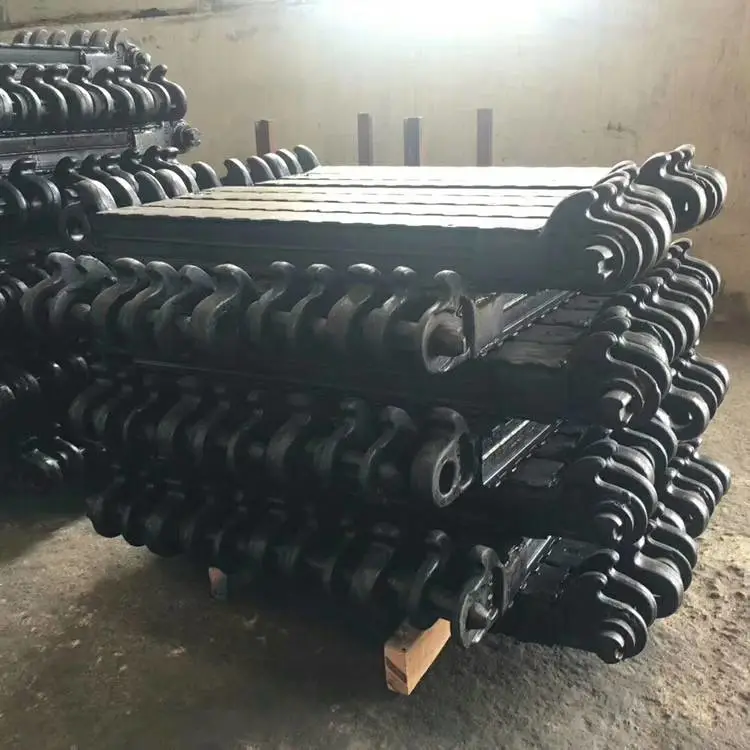

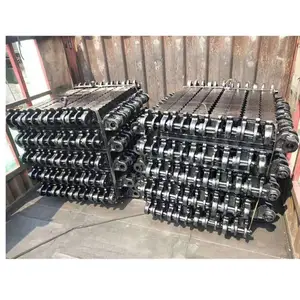

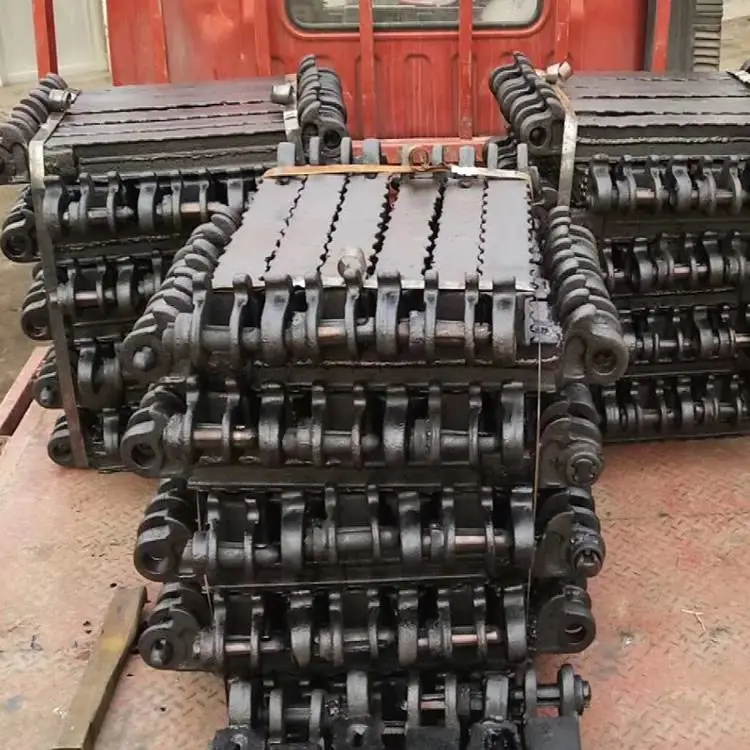

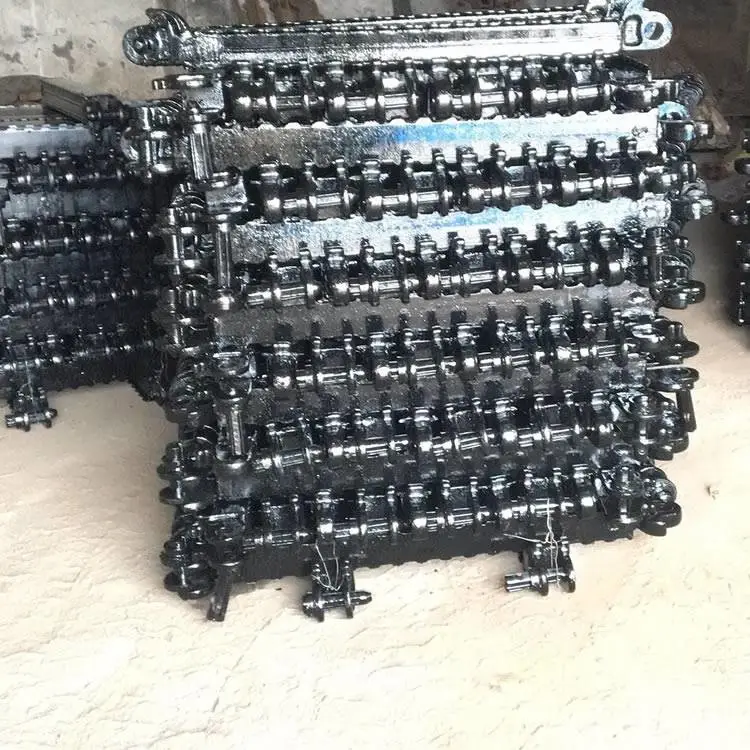

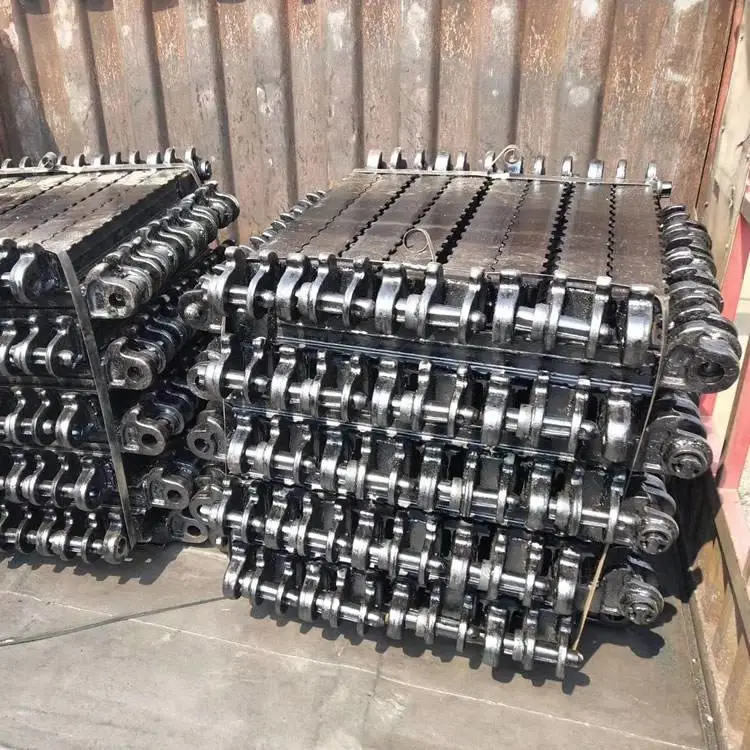

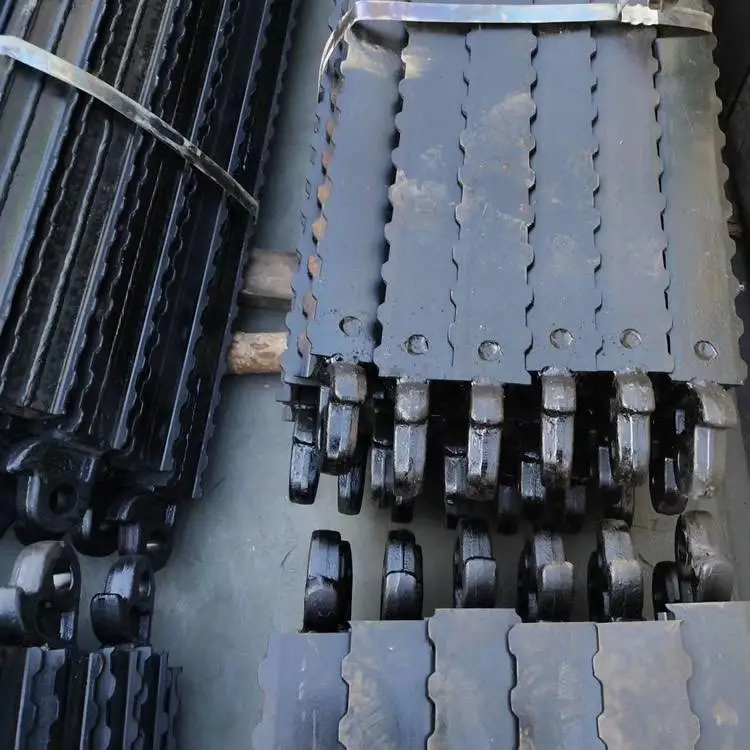

铰接顶梁安设在单体支柱顶部，梁与梁互相铰接，实现采煤工作面护顶用的承载构件。由梁体、接头、耳子、销子、调角楔组成。用销子和楔子实现梁之间的铰接和悬臂支护。梁体底板具有花边槽，便于支柱顶盖在任意位置卡在梁体上，防止支柱滑倒。

铰接顶梁特征：

梁体由两根∏型钢对接焊成；

左、右耳子分别焊在梁体一端的左右侧，在左、右耳子上均有一个楔孔和销孔，楔孔位于销孔的一侧，销孔处焊有档圈，销子通过档圈插入销孔，左、右耳子的下端不呈突出体，为平面；

接头焊在与左、右耳子相对的梁体另一端，接头有一个楔孔和销孔，楔孔位于销孔的一侧，接头的下端不呈突出状，为平面；

左、右耳子楔孔和接头楔孔为竖直扁园孔，是闭口孔；

左、右耳子楔孔和接头楔孔与楔子相配合，楔孔有锥度，楔孔与楔子的锥度为18－16；

左、右耳子楔孔的水平线中心线与接头楔子的水平中心线不在同一条线上。

铰接顶梁使用方法：

铰接顶梁它可以与各种类型单体支柱配合组成金属支架，金属顶梁供煤矿在水平及缓顷斜回采工作面及机头或其他较大控顶区使用。铰接金属顶梁它能长跨度悬臂式支护控顶区顶板，实现工作面有较大的无支柱支护的工作空间，为改善劳动条件和采用新型采煤机械及可弯曲运输机出纳改造了有利条件。

铰接顶梁长度：800mm,1000mm 1200mm

型号：DJB1000-300

材质：27simn

宽度：100mm

高度：90mm

厚度：8mm

长度：1000mm

加工工艺：淬火调质(热处理）

梁体承载能力：大于300kN
