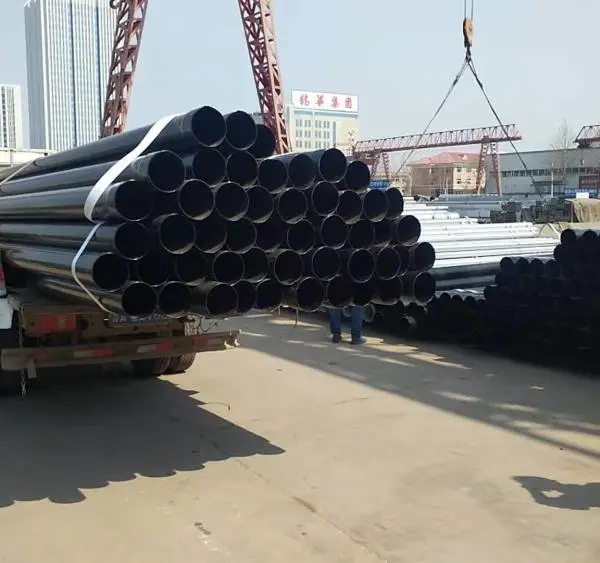

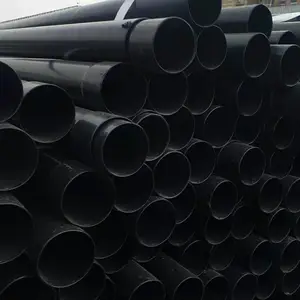

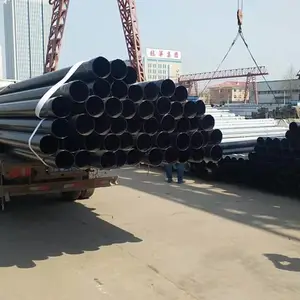

涂塑钢管:分为电力涂塑钢管，自来水涂塑钢管，消防涂塑钢管。涂塑复合钢管是以钢管为基体，通过特殊工艺在内壁熔融喷涂或吸附食品级环氧粉末涂料或PE原料经高温固化而成的新型复合材料。

具有优良的耐腐蚀性和比较小的摩擦阻力。环氧树脂涂塑钢管适用于给水、排水、海水、温水、油、气体等介质的输送，聚氯乙烯（PVC）涂塑钢管适用于排水、海水、油、气体等介质的输送。

产品优点折叠

1.适应埋地和潮湿环境，并可以耐高温和极低的温度。

2.抗干扰能力强，如果涂塑钢管作为电缆套管，可以有效屏蔽外界的信号干扰。

3.承受压力强度好，压强可达6Mpa。

4.绝缘性能好，作为电线的保护管永远不会发生漏电现象。

5.无毛刺、管壁光滑，适合施工的时候穿电线或电缆。

技术参数折叠

涂层材料：PE(改性聚乙烯)或EP(环氧树脂)

通用颜色：黑色，灰色，蓝色，红色，白色

涂层厚度：PE(改性聚乙烯)涂层厚度为400um—1000um

EP(环氧树脂)喷涂厚度为100um-400um

涂覆方式：PE(改性聚乙烯)为热浸塑

EP(环氧树脂)为内外喷涂

产品规格：DN15—DN1660环境温度：-30℃ 至120℃

连接方式：丝扣（DN15-DN100），沟槽（DN65-DN400），法兰（适用任意口径），焊接式，双金属连接，承插、管节、密封连接等。

检测方法折叠

外观检查折叠

目测检查涂覆钢管的外观质量，试验结果应符合5.1的规定。

厚度测量折叠

从涂覆钢管的两端取不同长度的两个横断面，在每个横断面用电磁测厚仪测量圆周上直交的任意四点的涂层厚度，试验结果应符合5.4的规定。

针孔试验折叠

管段试件长度约为1000 mm，用电火花检漏仪对钢管涂层在规定试验电压下进行检查，涂层厚度不大于0.4mm，试验电压为1500 V，涂层厚度大于0.4 mm，试验电压为2000 V。检查有无电火花产生，试验结果应符合5.5的规定。

附着力试验折叠

附着力试验按CJ/T 120-2008中7.4.2进行，试验结果应符合5.6的规定。

弯曲试验折叠

DN≤50mm的涂覆钢管进行弯曲试验。管段试件长度为(1200±100) mm。

在温度为（20±5） ℃的环境下，以钢管公称通径的8倍为曲率半径，弯曲角度为30o，在弯管机或模具上进行弯曲。弯曲试验时管内不带填充物，焊缝位于弯曲主面的侧面。

试验后，从弯曲圆弧的中部将试件剖开，检查内涂层，试验结果应符合5.7的规定。

压扁试验折叠

DN>50 mm的涂覆钢管进行压扁试验。管段试件尺寸长为（50±10） mm。

在温度为（20±5） ℃的环境下，如图1所示，将试件置于两平板之间，在压力试验机上逐渐压缩至两平板间距离为试件外径的五分之四，压扁时涂覆钢管焊缝垂直于载荷施加方向。试验后，检查内涂层，试验结果应符合5.8的规定。

冲击试验折叠

从涂覆钢管的任意位置切取长约100 mm的试样，在温度为（20±5） ℃的环境下，如图2所示，按表2的规定进行冲击试验，观察内涂层的损坏情况。试验时，焊缝应在冲击面相反的方向，试验结果应符合5.9的规定。

冲击试验条件

公称通径 DN

mm锤重，kg落下高度，mm

15～251.0300

32～502.1500

65

80～3006.31000

真空试验折叠

管段试件长度为（500±50） mm,使用适当的措施堵住管道进出口，从进口逐渐增加负压至660 mm汞柱，保持1 min,试验后检查内涂层，试验结果应符合5.10的规定。

高温试验折叠

管段试件长度为（100±10） mm，将试件放置在恒温箱中，升温至（300±5） ℃，并恒温1 h，然后取出自然冷至常温。试验后，取出试件并检查内涂层(允许外观颜色变深、发暗现象)，试验结果应符合5.11的规定。

低温试验折叠

管段试件尺寸长度为（100±10） mm，将试件放置在低温箱中，降温至（-30±2） ℃，并恒温1 h，然后取出放置在温度为（20±5） ℃的环境下（4～7） h。试验周期结束后，取出试件检查其内涂层，并按6.4的规定进行附着力试验，试验结果应符合5.12的规定。

压力循环试验折叠

管段试件长度为（500±50） mm,使用适当的措施堵住管道进出口，并与水压供给系统相连接，充水排除空气，然后进行3000次从（0.4±0.1） MPa至 MPa的交变水压试验，每次试验的周期不大于2 s。试验后检查内涂层，并按6.4的规定进行附着力试验，试验结果应符合5.13的规定。

温度循环试验折叠

管段试件长度为(500±50) mm，将试件按下列顺序在每个温度条件下放置24 h：

（50±2）℃；

（-10±2）℃；

（50±2）℃；

（-10±2）℃；

（50±2）℃；

（-10±2）℃。

试验后试件放置在温度为(20±5) ℃的环境中24 h，检查内涂层情况，并按6.4的规定进行附着力试验，试验结果应符合5.14的规定。

温水老化试验折叠

管段试件尺寸长度约为100 mm，管段两端裸露处应进行相应的防腐处理，将管段放置在（70±2） ℃的蒸馏水中浸泡30 d，试验后取出自然冷却至常温，检查试件内涂层，试验结果应符合5.15的规定。

施工、安装要点

1）、应按《建筑给水涂塑复合管管道工程技术规程》CECS125：2001执行。

2）、涂塑钢管应选用下列施工机具：

（1）切割应采用金属锯切割；

（2）压槽应采用专用滚槽机；

（3）弯管应采用弯管机冷弯；

（4）套丝应采用电动套丝机进行管螺纹加工；

（5）涂塑钢管端口去毛刺和加工园角应采用锉刀加工；

（6）涂敷高强度无机溶剂液体环氧树脂涂料应采用小毛刷或小牙刷。

3）、涂塑钢管施工程序应符合下列要求：

（1）涂塑钢管不宜埋设于钢筋混凝土结构层中；

（2）涂塑钢管管道安装中禁止进行焊接；

（3）涂塑钢管管道安装宜从大口径逐渐接驳到小口径，管口应及时封堵；

（4）涂塑钢管在运输、装卸及工地施工中，严禁抛摔和剧烈撞击；

（5）涂塑钢管安装时，管径不大于DN50时可用弯管机冷弯，但其弯曲曲率半径不得小于8倍管径，弯曲角度不得大于10°。

应用领域折叠

1.各种形式的循环水系统（民用循环水、工业循环水），性能优良，防腐年限可达50年。

2.消防供水系统。

3.各建筑的给排水输送（特别适用于宾馆、酒店、***住宅区的冷、热水系统）。

4.各种化工流体输送（本产品耐酸、碱、盐的腐蚀）。

5.电线电缆的地埋管、过路管。

6.矿山、矿井的通风管、供、排水管。

7.城市的排污管线。

产品特性折叠

涂塑钢管是采用PE(改性聚乙烯)进行热浸塑或EP(环氧树脂)进行内外涂覆的产品，具有优良的耐腐蚀性能。同时涂层本身还具有良好的电气绝缘性，不会产生电蚀。吸水率低，机械强度高，摩擦系数小，能够达到长期使用的目的。还能***防止植物根系及土壤环境应力的破坏等。

该产品连接便捷、维修简便。

产品标准折叠

CJ/T120-2008《给水涂塑复合钢管》

GB/T17219-1998《卫生性能指标执行标准》

GB/T5135.20-2010涂覆钢管标准

      GB/T28897-2012 钢塑复合管

工程标准折叠

《建筑给水排水设计规范》 GB 50015-2003

《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002

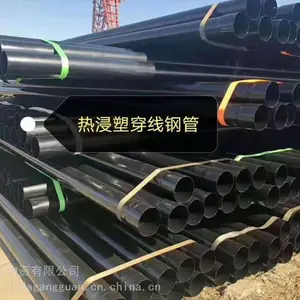

承插式热浸塑电力保护管具有着很强的抵抗干扰的能力，这是属于一种电缆套管，对于其余地方的信号如果产生了干扰就具有着屏蔽的效果。这种钢管具有着很好的耐压力的强度，而且具有着不错的绝缘性能，其主要是对电线具有了保护作用，于是漏电的情况根本就不可能发生。涂塑钢管厂家到目前为止，正在改变着这些优势，其具有着比较光滑的管壁，没有任何的毛刺，在施工的时候，适合穿过电缆，或者是穿越电线。

应用领域

涂塑钢管技术在国外工业化已非常成熟，涂塑钢管已经广泛应用在石油、化工、建筑、造船、通讯、电力以及地下输气管道等众多领域，如美国、日本等国的输水管路有***之八十至***之九十的管材采用涂塑钢管。 承插式热浸塑电力保护管机械性能好，抗压强度高，可以对电缆起到非常好的保护作用。不同的塑料涂层可以满足外界温度-40℃-90℃的使用要求，适用于高低压电缆穿线。

适应能力

管道连接可以采用多种方式，大限度地方便了现场施工。聚乙烯涂敷钢管有着良好的电气绝缘性，不用担心电蚀，基本上没有吸湿，在低温-40℃，高温90℃的范围内可广泛使用，涂层与基管之间粘着力强，承受外部压力时不会发生剥离现象，聚乙xi延伸性好，常温下即可进行弯曲加工。电缆套管的抗干扰性。这种特性是由其自身的制造材料决定的，因为其是一种电缆套管，具有屏蔽干扰的功能，所以其余地方的信号根本无法对其产生影响。
