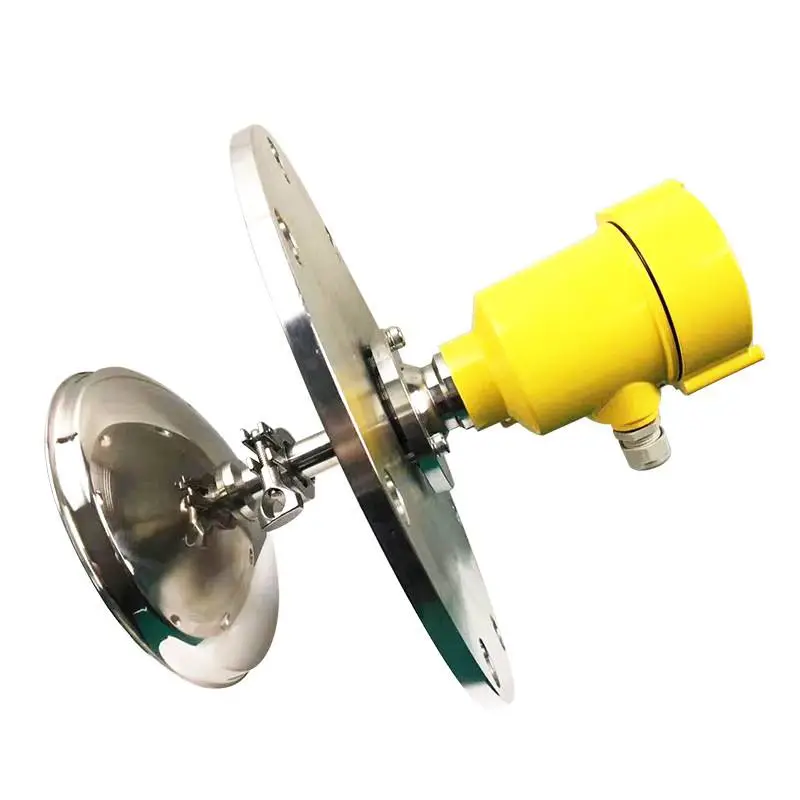

智能喇叭口雷达液位计是采用316不锈钢为天线材质的智能雷达物位计，它能够适应各种存储容器或过程计量环境下的液体、浆料、固体的液位测量与控制，量程35米。


智能喇叭口雷达液位计主要原理：

智能喇叭口雷达液位计是一种微波液位计，它是微波（雷达）技术的一种运用。它是通过一个可以发射能量波（一般为脉冲信号）的装置发射能量波，能量波遇到障碍物反射，由一个接收装置接收反射信号。根据测量能量波运动过程的时间差来确定物位变化情况。由电子装置对微波信号进行处理， 转化成与物位相关的电信号。

智能雷达物位计适用范围及特点：

智能雷达液位计用于对液体、浆料及颗粒料的物位进行非接触连续测量，适用于温度、压力变化大、有惰性气体或蒸汽存在的场合。它采用微波脉冲（PTOF）的测量方法，并可在工业频率波段范围内正常工作。波束能量低，可安装于各种金属、非金属容器或管道内，对人体及环境均无伤害。

具有以下特点

1、采用 的非接触式测量，可测量液体、固体介质的物位，分辨率仅为1mm

2、两线制技术，是差压仪表、磁致伸缩、射频导纳、磁翻板仪表的优良替代产品

3、不受压力变化、真空、温度变化、惰性气体、烟尘、蒸汽、噪音等环境影响

4、安装简便， ，免维护

5、输出信号为4mA～20mA/HART协议，标定简便、通过数字液晶显示轻松实现现场标定操作，通过软件实现简单的组态设定和编程

6、过程温度可达250℃，当采用高温延长天线时可达350℃

7、天线材质可采用PTFE等耐强腐蚀材质，能够测量强腐蚀性介质

智能喇叭口雷达液位计主要技术参数：

           环境温度：-40～70℃

容器压力（表压）：-1～40bar

测量范围：0～35米

工作频率：6.8GHz

波 束 角：20°左右

重 复 性：±2mm

采    样：回波采样55次/s

分 辨 率：1mm（理论值）

响应时间：≥0.2s（根据具体情况而定）

输出信号：4～20mA、4-20mA叠加HART协议

    度：＜0.1%

过程连接：G11/2螺纹或者法兰

过程温度：-40 -250℃ （高温型350℃）

现场显示：液晶显示（可选）

供电电压：24V DC

防 认证：Exia II CT6

外壳保护等级：IP67

两线制接线：供电和信号输出公用一根两芯线
