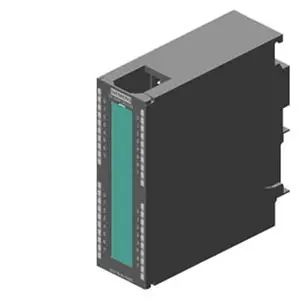

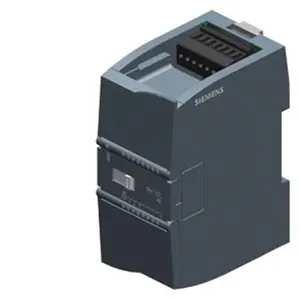

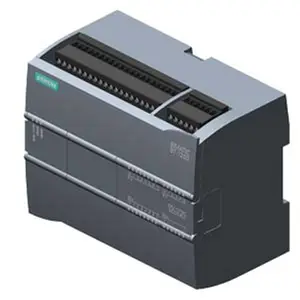

西门子S7-200数字输出模块6ES7288-2QT16-0AA0

一般信息
产品类型标志 SM DT16，DQ 16x24 VDC/0.75
电源电压
额定值 (DC) 24 V
允许范围，下限 (DC) 20.4 V
允许范围，上限 (DC) 28.8 V
输入电流
来自背板总线 DC 5 V，典型值 135 mA
数字输入
数字输入端数量 0
数字输出
数字输出端数量 16
● 在组件中 4
M 开关 不
P 开关 是的
短路保护 不
控制数字输入 是的
输出端的通断能力

● 电阻负载时的值 0.75
● 照明负载时的值 5 W
输出电压
● 额定值 (DC) 24 V
● 对于信号“0”的值 0.1 V
● 对于信号 “1”，小值 DC 20 V
输出电流
● 对于信号“1”的额定值 0.75
● 针对信号“1”的允许范围，值 0.75
● 针对信号“1”的允许范围 0 至 40 ℃，值 750 mA
● 针对信号“0”的剩余电流，值 10 ?A
电阻负载时的输出延迟
● 从 “0” 到“1”，值 50 ?s
● 从 ”1” 到“0”，值 200 ?s
导线长度
● 屏蔽，值 500 m
● 未屏蔽，值 150 m
报警/诊断/状态信息
诊断显示 LED
● 用于输出端状态 是的
电位隔离
数字输出电位隔离
● 在通道之间 是的; 光电耦合器
绝缘
绝缘测试，使用 500V AC 持续 1 分钟
EMV
针对通过高频场引起的导线干扰量的抗干扰能力

● 针对高频馈电的抗干扰性，符合 IEC 61000-4-6 是的; 10 V，150 kHz 到 80 MHz（根据 IEC 61000-4-6）
● 针对高频射线的抗干扰性，符合 IEC 61000-4-6 是的; 10 V/m，附带 80 % 调幅 1 kHz
— 9 kHz ... 80 MHz 范围内在 80% 的 1KHz 调幅下的试验电压 10 V
依据 EN 55 011 标准抑制无线电干扰
● 无线射干扰 发射干扰符合 EN 50081-2，依据 EN 55011 检测，等级 A，组 1
● 极限值等级 A 适用于工业领域中的应用 是的; EN 61000-6-4，发射干扰：在工业领域中使用。
防护等级和防护类别
防护等级 IP IP20
标准、许可、证书
CE 标记 是的; CE 标识 / 欧盟一致性声明
环境要求
露天情况下
● 落差 0.3 m
运行中的环境温度
● 小值 0 °C
● 值 55 °C
● 水平安装，小值 0 °C
● 水平安装，值 55 °C
● 垂直安装，小值 0 °C
● 垂直安装，值 45 °C
运输/储存时的环境温度
● 小值 -40 °C
● 值 70 °C

相对空气湿度
● 25 °C 时无冷凝运行，值 95 %
尺寸
宽度 45 mm
高度 100 mm
深度 81 mm
重量
重量，约 186 g

西门子PLC的控制规模介绍：

控制规模

西门子PLCS7-300系列

可以分为大型机、中型机和小型机。

小型机：小型机的控制点一般在256点之内，适合于单机控制或小型系统的控制。

西门子小型机有S7-200：处理速度0.8~1.2ms ；存贮器2k ；数字量248点；模拟量35路 。

中型机:中型机的控制点一般不大于2048点,可用于对设备进行直接控制，还可以对多个下一级的可编程序控制器进行监控，它适合中型或大型控制系统。

西门子中型机有S7-300：处理速度0.8~1.2ms ；存贮器2k ；数字量1024点；模拟量128路 ；网络PROFIBUS；工业以太网；MPI。

西门子PLCS7-400系列

大型机：大型机的控制点一般大于2048点,不仅能完成较复杂的算术运算还能进行复杂的矩阵运算。它不仅可用于对设备进行直接控制，还可以对多个下一级的可编程序控制器进行监控。

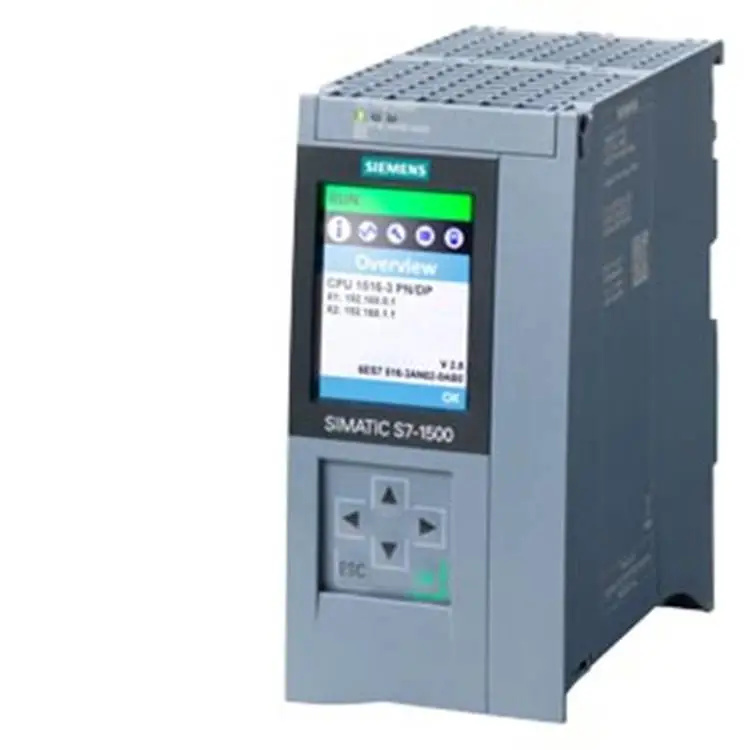

西门子大型机有S7-1500,S7-400 ：处理速度0.3ms / 1k字；

存贮器512k ；I/O点12672；
