J63A（锦宏牌）微小型矩形连接器接插件相关描述：

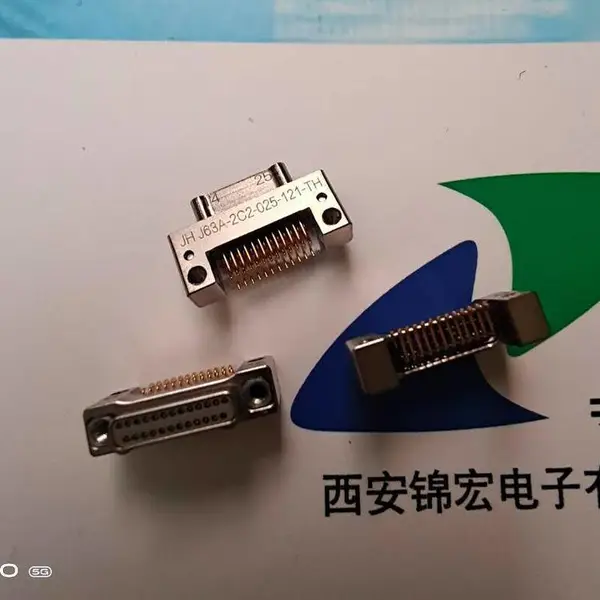

J63A-2C2-065-121-TH J63A-2C3-065-121-TH

J63A-2C2-069-121-TH J63A-2D2-065-221-TH

J63A-2D3-065-221-TH J63A-2D3-031-221-TH

J63A-2J3-065-PS1 J63A-2J3-051-PP1

J63A-2J3-031-SS1 J63A-2J3-025-PS1

J63A-2J3-021-PP1 J63A-2J3-009-SS1

J63A-2J2-069-PS1 J63A-2J2-065-PP1

J63A-212-051-261-JC1 J63A-212-051-161-JC

J63A-212-037-161-TH J63A-212-031-161-JC

J63A-212-021-261-JC1 J63A-212-021-161-JC

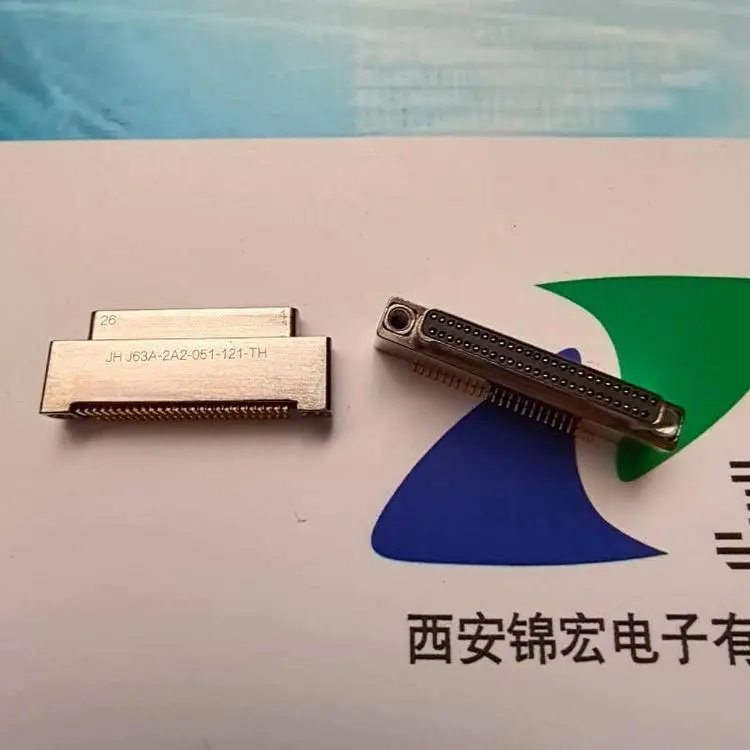

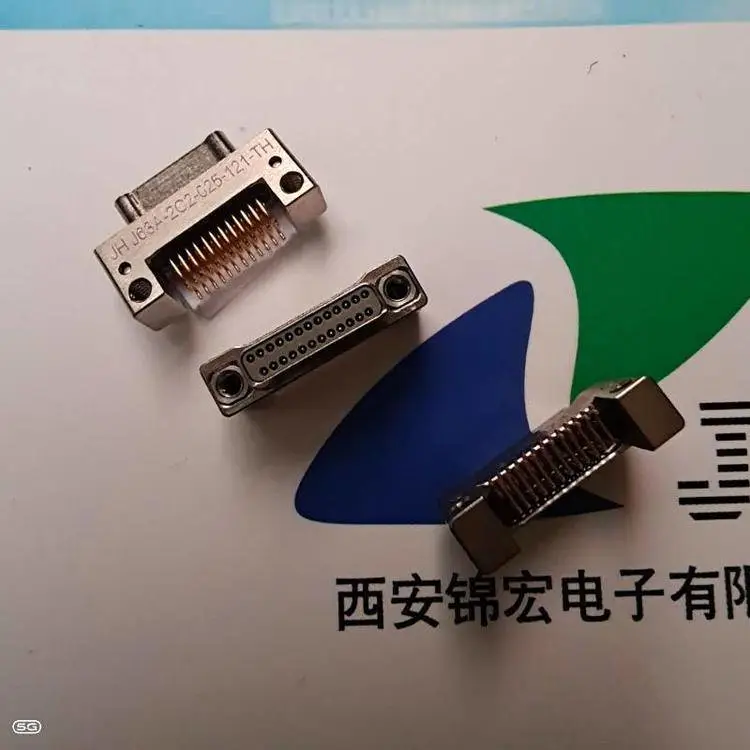

J63A-2C2水平表贴插头系列

无法采用手工焊接，连接器一般与带锁紧螺钉的插座对接，引脚较软容易变形，适用注意保护引脚

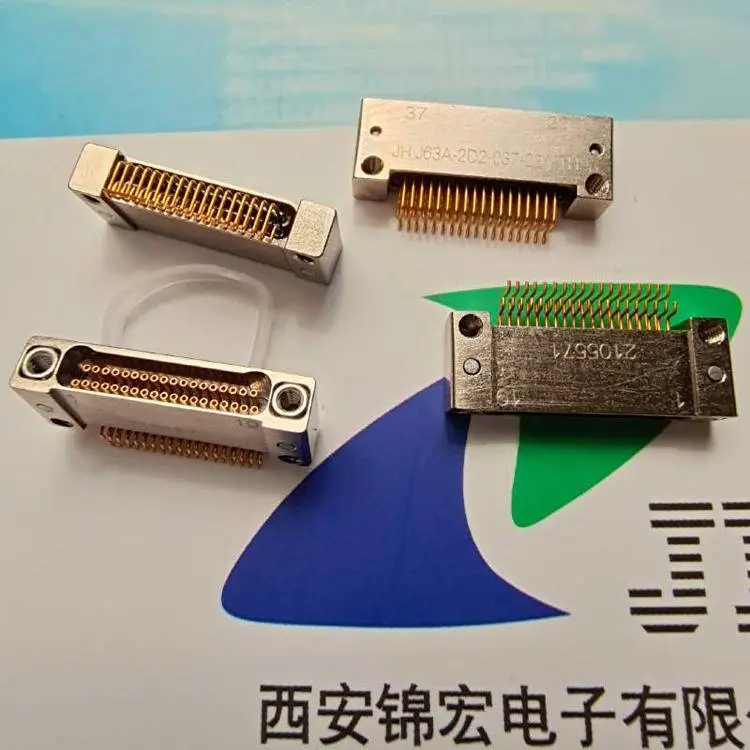

J63A-2D2水平表贴插座系列微小型矩形连接器

无法采用手工焊接，连接器一般与带锁紧螺钉的插座对接，引脚较软容易变形，适用注意保护引脚。

重要的事情放在前面说：

网络上标识的只是所需一种配件的单价，

准确成品请与我公司人员联系，确认。

余经理 13519124299

芯数：9、15、21、25、31、37、51、65、69

采用绞线市弹性毫微插针（俗称麻花针），间距为0.635mm,外形尺寸微小

产品压接导线截面积为0.035m㎡

未标注尺寸公差按±0.13

振动：10Hz-2000Hz 196m/s

随机振动：功率谱密度0.4G/Hz,总加速度均方根值为23.1G

冲击：980m/s 6ms

额定电流：1A

接触电阻：≤21mΩ

绝缘电阻：≥500MΩ 100VDC

介质耐压：250V

机械寿命：200次

通常情况下应选用一字槽的锁紧螺钉（JC）,用小型一字螺丝刀即可拧紧，也可适用我公司生产的主用套筒型一字螺丝刀

当选用内六角螺钉锁紧（JC1）时，需要对边为1.27mm的内六角螺丝刀进行拧紧，用户可适用我公司生产的内六角螺丝刀。

我公司网络订单为***产品的安全，时效准确，默认发德邦快递。若需选用其他快递，请提前告诉我公司销售人员。

问：J63A连接器选型用的PDF资料？

答：找西安锦宏电子有限公司他们会发给你。
