一、LYTR-800投入式液位计外形结构

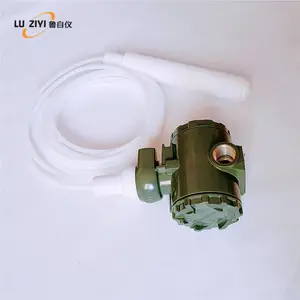

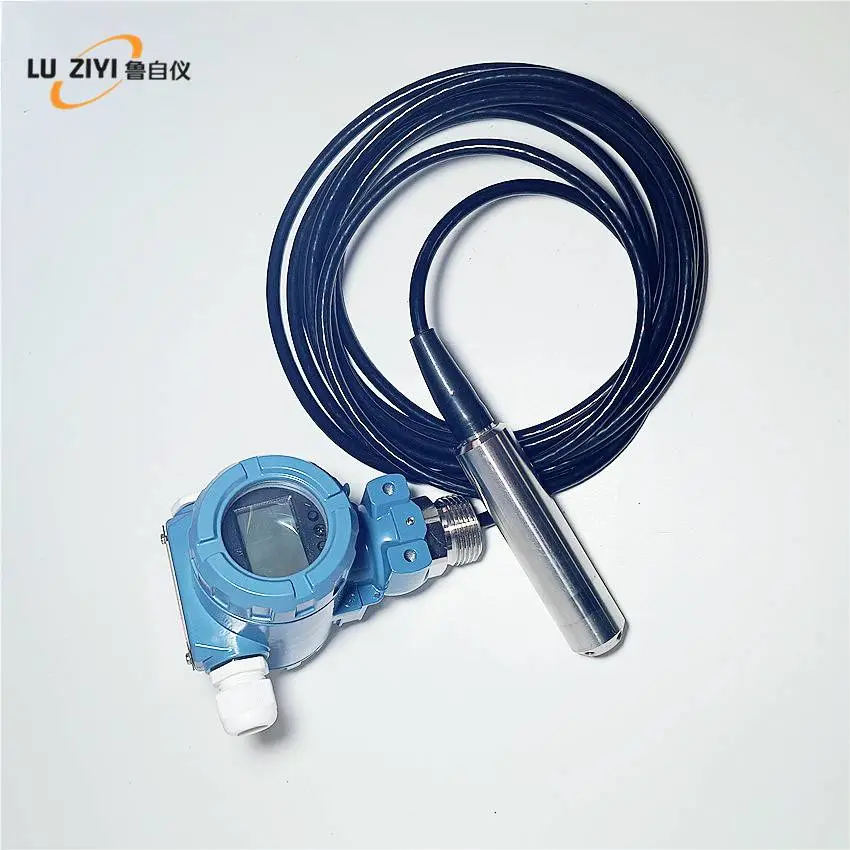

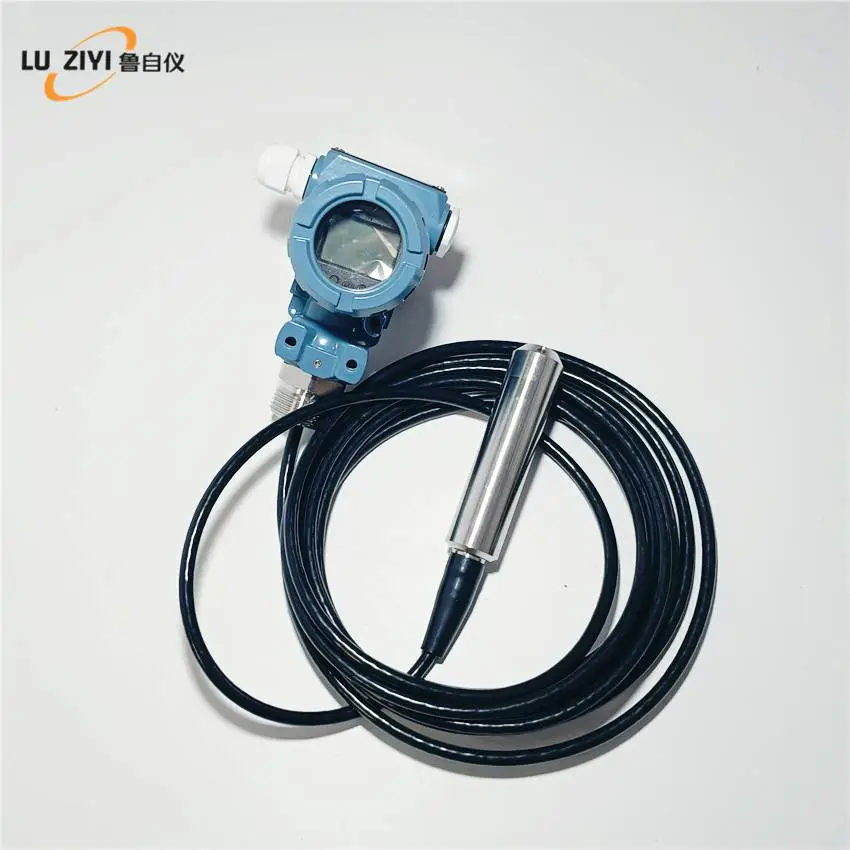

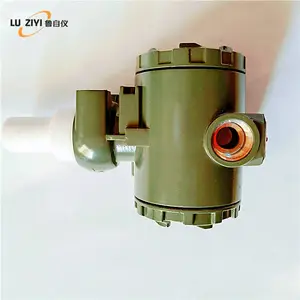

外形结构见图1，液位变送器（软线投入式）由壳体、放大器、接线端子、法兰、防护帽、

中空导线等组成。

二、LYTR-800投入式液位计技术指标

测量范围：0.3～200m（由用户自选）标配线长3-5米

量 程： 0～0.5M～1M～3M～5M～10M～20M～50M～100M～200M（水位高/深度,至小量程为0.5米）
精度：0.2、0.5级，稳定性：±0.1%FS/年（典型） ±0.2%FS/年（）
零点漂移：±0.03%FS/℃（≤100KPa),±0.02%FS/℃（>100KPa)
满度漂移：±0.03%FS/℃（≤100KPa),±0.02%FS/℃（>100KPa)
介质温度：-30～85℃，环境温度：-30～85℃，储存温度：-40～120℃
相对湿度： 0～95% RH，过载能力： 150%FS
输出信号：二线制4～20mAD，

电源电压：标准24VDC（12～36VDC）
不灵敏区：≤±1.0%FS，负载能力：0-600Ω，防护等级：IP68
防爆标志：ExiaⅡCT4-6，外壳材质：压铸合金铝，表面环氧喷涂
绝缘电阻： ≥100 MΩ/50VDC
负载电阻:  （电流型）250~1425Ω（电压型）≥2KΩ
电压输出型：大于50KΩ
响应时间：≤5ms
振    动: 20g（机械振动频率20Hz～5000Hz）
冲    击：20g,11ms

三、LYTR-800投入式液位计选型表

四、LYTR-800投入式液位计安全使用注意事项

1、 搬运与安装变送器时应小心谨慎，避免碰撞而影响电路的性能。

2、 变送器进压口内有隔离膜硅片，切勿人为用异物触碰。

3、 电气连接请严格遵照接线方法，接线错误会造成放大电路的损坏。

4、 投入式液位变送器安装，请勿利用导线吊装产品之外的重物。

5、 探头无需定期清淤，结构为防堵防腐，使用及其方便。

6、 导线为***聚四氟导线，安装、使用过种中应减少磨损、刺破、划伤导线，若现场存在以上问题，导线应采取保护措施。此类问题的发生造成故障的，厂家维修时要酌情收取成本费。

7、 温馨提示：在强腐蚀性环境下，腐蚀性蒸汽会通过防水接头等部位进入变送器内，腐蚀电路板。在这样的情况下，需要在变送器部位包上透明塑料袋，来防止腐蚀性蒸汽进入变送器，同时防水接头和变送器盖子都要密封好。安装使用中如遇到问题请与我公司联系，在产品发生异常时，请不要擅自打开进行修理，否则视人为损坏处理！
