4J34膨胀合金

一、4J34概述

    4J34是结合我国的陶瓷特点研制的陶瓷封接合金。合金在-60℃～600℃温度范围内具有与95%Al2O3陶瓷相近的线膨胀系数。主要用于和陶瓷进行匹配封接，是电真空工业中重要的封接结构材料。

1.1 4J34材料牌号 4J34。

1.2 4J34相近牌号 见表1-1。

                                           表1-1

1.3 4J34材料的技术标准 YB/T 5234-1993《瓷封合金4J34、4J34技术条件》。

1.4 4J34化学成分  见表1-2。

                                          表1-2%

在平均线膨胀系数达到标准规定条件下，允许镍、钴含量偏离表1-2规定范围。

1.5 4J34热处理制度 标准规定的膨胀系数及低温组织稳定性的性能检验试样，在保护气氛或真空中加热到900℃±20℃,保温1h，以不大于5℃/min速度冷至200℃以下出炉。

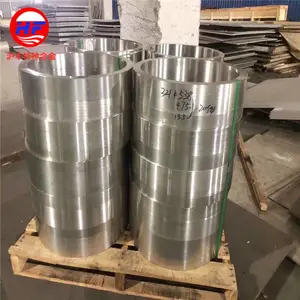

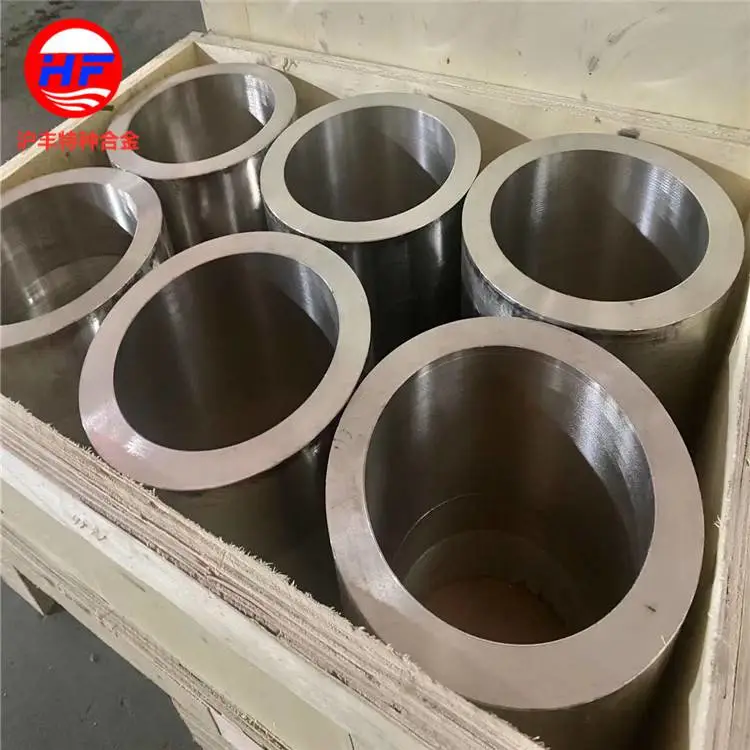

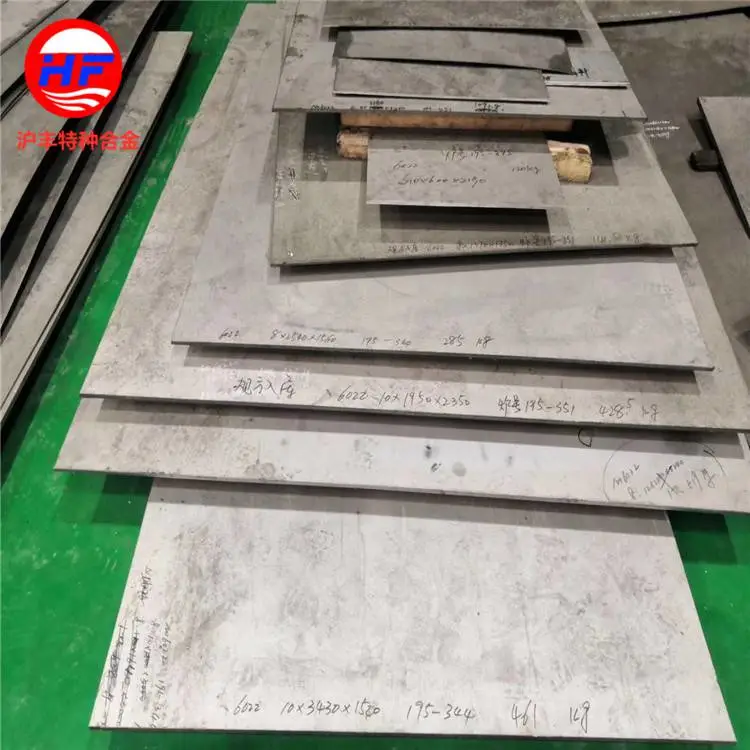

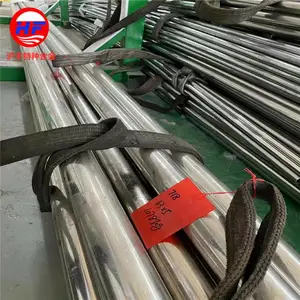

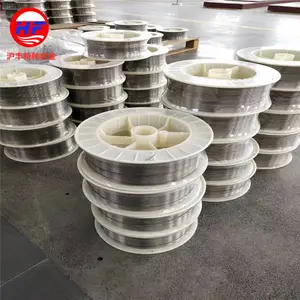

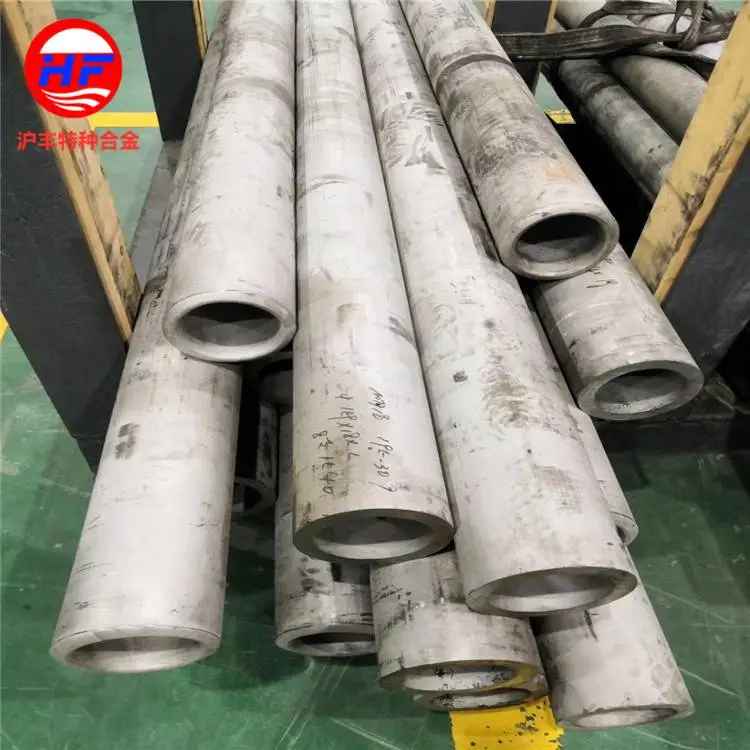

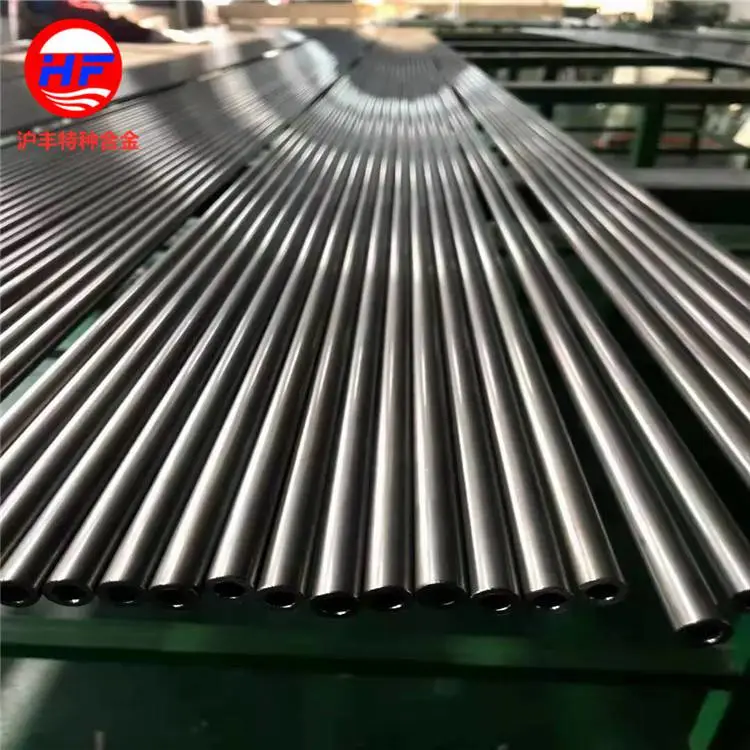

1.6 4J34品种规格与供应状态 品种有丝、管、板、带和棒材。

1.7 4J34熔炼与铸造工艺 用非真空感应炉、真空感应炉或电弧炉熔炼。

1.8 4J34应用概况与特殊要求 该合金经航空工厂长期使用。主要用于电真空元件与Al2O3陶瓷封接。制造大型电子管和磁控管的电极、引出盘和引出线。在使用中应使选用的陶瓷与合金的膨胀系数相匹配。当选用合金时，应根据使用温度严格检验低温组织稳定性。在加工过程中应进行适当的热处理，以***材料具有良好的深冲引伸性能。当使用锻材时应严格检验其气密性。

二、4J34物理及化学性能

2.1 4J34热性能

2.1.1 4J34熔化温度范围 该合金溶化温度约为1450℃。

2.1.2 4J34热导率

2.1.3 4J34线膨胀系数 标准规定的合金平均线膨胀系数见表2-1。

该合金的平均线膨胀系数见表2-2。4J34合金的膨胀曲线见图2-1。

                  表2-1                                       表2-2

2.2 4J34密度 ρ=8.29g/cm3[1,4]。

2.3 4J34电性能

2.3.1 4J34电阻率 ρ=0.45μΩ·m。

2.3.2 4J34电阻温度系数

2.4 4J34磁性能

2.4.1 4J34居里点 Tc=470℃。

2.4.2 4J34合金的磁性能 见表2-6。

                                              表2-6

在4000A/m下，剩余磁感应强度Br=0.89T,矫顽力Hc=83.2A/m[1,2]。

2.5 4J34化学性能 该合金在大气、淡水和海水中具有较好的性。
