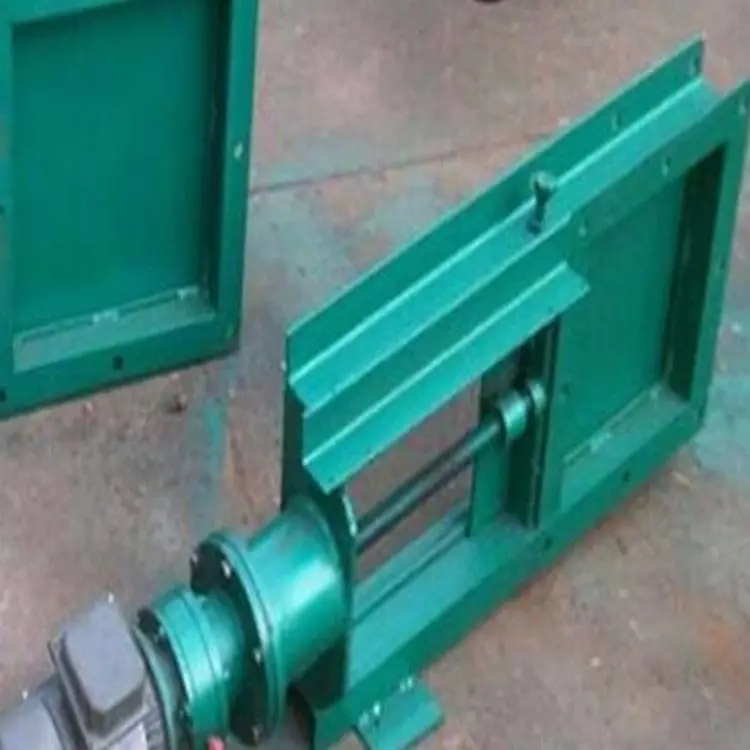

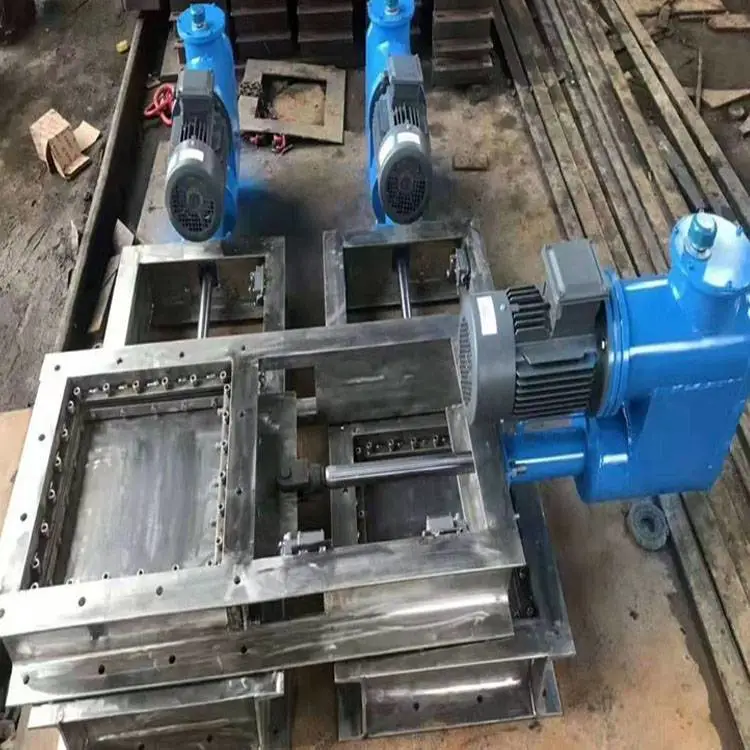

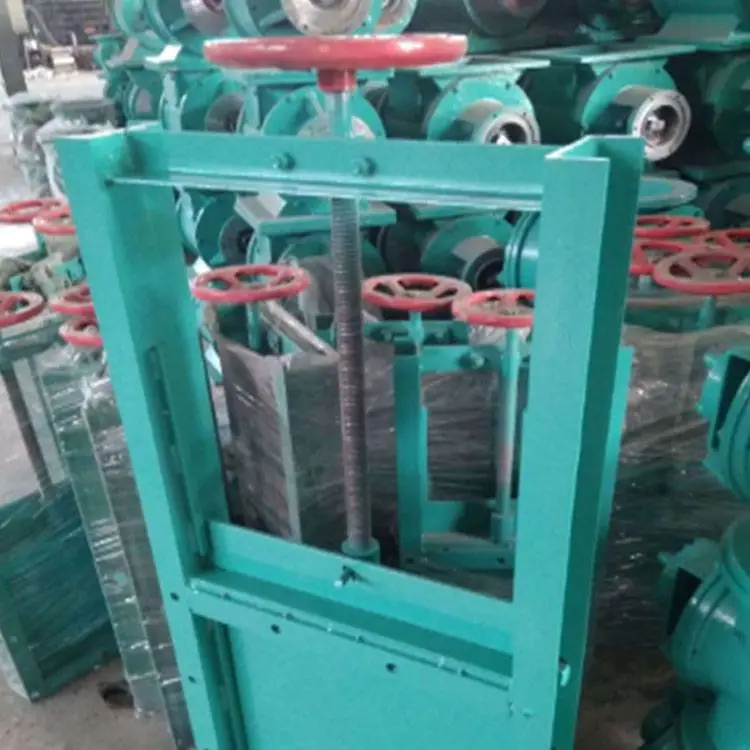

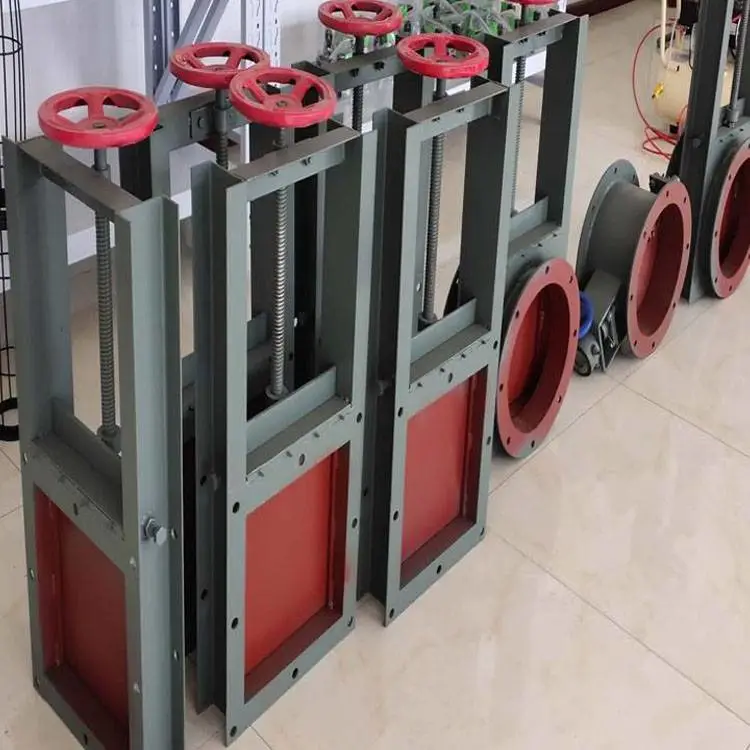

气动插板阀结构特点：

       气动插板阀气动单向平板闸阀采用钢板焊接结构，配重杆自复位机构，结构紧凑，工作平稳。气动插板阀、气动双向平板闸阀该闸门主要 由框架、闸板及气缸组成，气源通过电磁换向阀带动气缸，气缸带动闸板作水平方向的往复运动，达到阀门的启闭目的。闸阀结构简单，重量轻，操作灵活，装拆方便，采用优质碳素钢制造，其强度高，性能好，使用寿命长；丝杆及螺母采用了软防罩结构，不受外界粉尘影响。

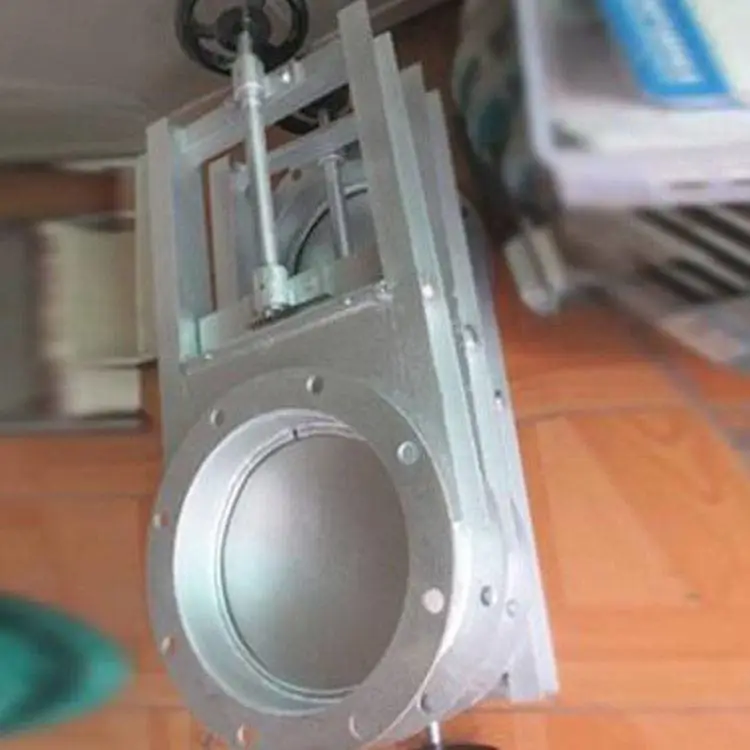

插板阀的优点在于阀体通径无凹槽,介质不会卡阻堵塞,并且具有全通径流通特性,其密封结构可以分软密封,硬密封结构.气动单双向插板阀又称手动刀型闸阀，刀形闸阀它是一种闸板与阀座始终紧密接触密封的阀门，其原理是闸板上开有一个通径大小的圆口，通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作。此阀门的优点在于阀体通径无凹槽，介质不会卡阻堵塞，并且具有全通径流通特性，其密封结构可以分软密封、硬密封结构。穿透式刀闸阀是具有精密构造，工艺性好，结构紧凑等特点，密封阀座为活动结构设计，有防磨损和自动补偿功能，因而寿命***。在关闭和开启过程中阀座跟闸板一直紧贴运动，使得阀门启闭力稳定，并且具有切断介质等特点。

插板阀应用原理

       插板阀是输送飞灰和粉状干物料的系统中用它截止输送物得装置，也可安装在火力发电厂的省煤器、空气预热器、干式除尘器、烟道等灰斗下部，也可与电动给料机配套使用，工作温度高可达600°c，插板阀重量轻、体积小、无飞灰外跑，插板阀备有密封插板阀、手动插板阀、气动插板阀三中，供您输送系统的需要选用。

1. 流体阻力小，其阻力系数与同长度的管段相等。

2． 结构简单、体积小、重量轻。

3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。

4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

翻板阀的结构及应用介绍

        翻板卸灰阀（排灰阀）有气动、电动、电液动、重锤等多种驱动形式，有单门、双门、单层、双层结构，品种齐全、规格多样。广泛应用于建材、冶金、石化、电力等行业。     主要用于各类除尘设备的灰斗卸料装置及各种磨机、烘干机、料仓等设备的给卸料装置。采用优质钢板焊接结构，结构紧凑，工作稳定可靠。     详细规格、更多机型，尽请垂询本公司！ 河北洪捷机械设备公司专业生产关风机（关风器）、旋转阀、供料器、卸料器、卸灰阀、锁气器等相关产品，是集研发、生产、销售和服务于一体的高新技术企业。凭借多年来的研究、生产和应用实践，消化吸收国内外同类产品之大成，形成具有新蓝特色的高品质产品体系。业内的技术力量，精良的加工制造设备，专业的检验检测仪器，高水平的生产服务团队，有力***了企业“品质致胜、诚信致远”战略的实现。公司产品规格齐全，有防堵、防卡、防粘、耐压、耐温、定量、真空等近百余种规格型号。非标产品开发能力强、速度快，可满足不同行业、不同介质、不同工况的要求。广泛应用于化工、粮油、食品、饲料、电力、建材、冶金、矿山等行业，是气力输送、除尘、干燥等工段的重要组成设备。
