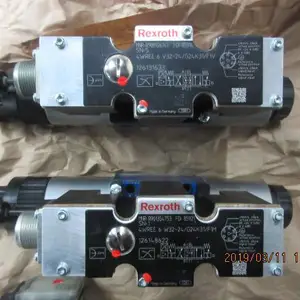

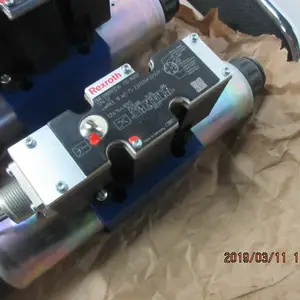

力士乐比例阀4WREE6E1-32-2X/G24K31/F1V

1.管式单向阀  S  6. 8. 10. 15. 20. 25. 30通径
2.插装式单向阀  M-SR  6. 8. 10. 15. 20. 25. 30
截止阀：
3.叠加式单向阀  ZIS  6. 10  Z1S6P05-4X/V
4.液控单向阀  SV  SL   6. 10. 20. 30  SL10PA1-4X
5.叠加式液控单向阀（液压锁）  Z2S  6. 10. 16. 22  Z2S6-1-6X
液控单向阀是依靠控制流体压力，可以使单向阀反向流通的阀。这种阀在煤矿机械的液压支护设备中占有较重要的地位。液控单向阀与普通单向阀不同之处是多了一个控制油路，当控制油路未接通压力油液时，液控单向阀就象普通单向阀一样工作，压力油只从进油口流向出油口，不能反向流动。当控制油路有控制压力输入时，活塞顶杆在压力油作用下向右移动，用顶杆顶开单向阀，使进出油口接通。若出油口大于进油口就能使油液反向流动。
1.节流单向阀  MG/MK

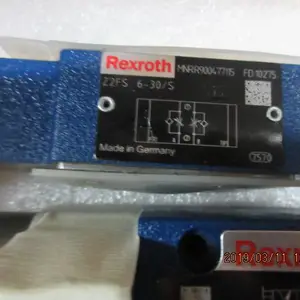

流量控制阀： 2.双路节流阀  Z2FS  6. 10. 16. 22  Z2FS6-2-4X/2QV
3.二通流量控制阀（调速阀） 2FRM6. 10. 16

减压阀
1. 作用
能控制分支回路得到比主回路油压低的稳定压力。减压阀按它控制的压力功能不同，又可分为定值减压阀（输出压力为恒定值）、定差减压阀（输入与输出压力差为定值）和定比减压阀（输入与输出压力间保持一定的比例）。液流流过减压阀中缝隙产生压力损失，使其出口压力低于进口压力；按调节要求不同，有定值减压阀，定差减压阀，定比减压阀；按结构不同，有直动型减压阀和先导型减压阀两类。一般用先导型减压阀。
2. 类型
直动型减压阀
特点：在安装位置上，阀芯在弹簧力作用下位于*下端，阀口开度*，进出口沟通，不起减压作用。当出口压力达到调定压力时，阀芯上移，阀口关小，产生压降，阀处于工作状态。
先导型（定值）减压阀
特点：阀口常开，控制油引自阀出口；油液流动方向为：进油口→减压口→出油口。当先导阀开启，控制油流动，主阀芯两端压差－>0主阀芯上移，减压口开度↓，减压。阀处于工作状态。
顺序阀
1. 作用
顺序阀是以压力作为控制信号，自动接通或切断某一油路的压力阀。由于它经常被用来控制执行元件动作的先后顺序，故称顺序阀。力士乐顺序阀能使一个执行元件（如液压缸、液压马达等）动作以后,再按顺序使其他执行元件动作。
2. 类型
直动型顺序阀
先导型顺序阀
特点：先导型顺序阀的结构，它与直动型顺序阀的主要差异在于阀芯下部有一个控制油口K。当由控制油口K进入阀芯下端油腔的控制压力油产生的液压作用力大于阀芯上端调定的弹簧力时，阀芯上移，使进油口P1与出油口P2相通，压力油液自P2口流出，可控制另一执行元件动作。如将出油口P2与油箱接通，先导型顺序阀可用作卸荷阀。

压力控制阀：
3.先导式溢流阀   ZDB  6  10通  ZDB6VP2-4X/200V
4.直动式减压阀  DR6DP型   DR10DP型  DR6DP2
5.直动式减压阀  ZDR6D   ZDR10D  ZDR6DP2-4X/75YM
6.先导式减压阀   DR
压力控制阀是（pressure control valve ）是制压力的阀的称，主要是用来满足对执行机构提出的力或力矩的要求。压力控制阀是博世力士乐工业液压产品中的重要分支。主要包括包括溢流阀、减压阀和顺序阀。
溢流阀
1.作用
溢流、稳压，在溢去系统多余的油液的同时使泵的供油压力得到调整并保持基本稳定。控制液压系统在达到调定压力时保持恒定状态。用于过载保护的溢流阀称为安全阀。当系统发生故障，压力升高到可能造成破坏的限定值时，阀口会打开而溢流，以***系统的安全。
2.类型
直动型溢流阀—用于低压场合。
特点：反应灵敏，结构简单、弹簧刚度大、冲击、噪声和压力波动大，适用于低压、小流量的场合，*调节压力为2．5MPa。
先导型溢流阀---用于中、高压场合。
特点:先导阀和主阀阀芯分别处于受力平衡，其阀口都满足压力流量方程;阀的进口压力由两次比较得到，压力值主要由先导阀调压弹簧的预压缩量确定，主阀弹簧起复位作用。
通过先导阀的流量很小，是主阀额定流量的1%，尺寸很小，即使是高压阀，其弹簧刚度也不大，可以改善阀的调节性能。
减压阀

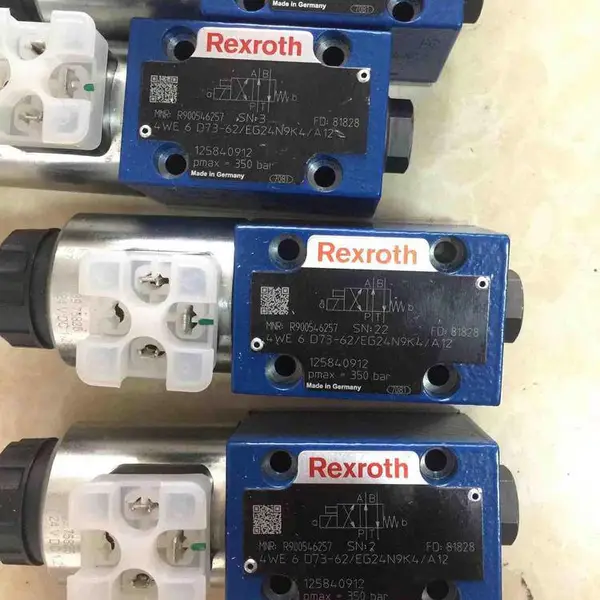

3.电磁换向阀  4WE6(4WE6J6X/EG24N9K4)
 4WE10(4WE103X/CG24N9K4)
 备注：6通有EG  HG    10通是CG
 单头机能符号：A B C D Y  其佘为双头
液压电磁阀是用来控制流体的自动化基础元件，属于执行器；并不限于液压，气动
特点（1）外漏堵绝，内漏易控，使用安全。
（2）系统简单，便于维护，价格低廉。
（3）动作快速，功率微小，外形轻巧。
4.电液阀 4WEH   4WEH16J7X/6HG24N9E7K4/B10
有10.16.22.25.32通径
电液换向阀是与电磁操纵的先导阀组合成一体的液动换向阀。用控制油路中的压力油推动阀芯。电液换向阀和液控换向阀主要用在流量过电磁换向阀正常工作允许范围的液压系统中，对执行元件的动作进行控制，或对油液的流动方向进行控制。
电液换向阀和液控换向阀主要用在流量过电磁换向阀正常工作允许范围的液压系统中，对执行元件的动作进行控制，或对油液的流动方向进行控制。
特点：1. 可任意安装，优先考虑水平位置。
2. 液压系统用介质必须过滤，过滤精度至少20μm。
3. 固定螺钉请按样本中列参数选用。
4. 与阀连接的表面，粗糙度要求Ra0.8，平面度要求0.01/100mm
1.直动式溢流阀  DBD  DBDS10K/X/315  DBDS10P1A/315
6K  10KR 的K代表插装式  P代表板式安装
2.先导式溢流阀  DB  DB10-1-5X/315
DBW  DBW20B1-5X/315-6EG24N9K4
压力控制阀：
3.先导式溢流阀   ZDB  6  10通  ZDB6VP2-4X/200V
4.直动式减压阀  DR6DP型   DR10DP型  DR6DP2
5.直动式减压阀  ZDR6D   ZDR10D  ZDR6DP2-4X/75YM
6.先导式减压阀   DR
压力控制阀是（pressure control valve ）是制压力的阀的称，主要是用来满足对执行机构提出的力或力矩的要求。压力控制阀是博世力士乐工业液压产品中的重要分支。主要包括包括溢流阀、减压阀和顺序阀。
溢流阀
