风电用灌料主要应用于陆上风力发电机组的高强度水泥基灌浆，是一种无收缩水泥基灌浆，与水混合后，产生有早期强和均匀、可流动和可泵送的灌浆，

三、性能指标

GB/T50448-2015《水泥基灌浆材料应用技术规范》

四、施工方法

（1）按锚栓基础图要求安装锚板的预埋件。

（2）将下锚板支撑螺栓与对应的预埋件焊接牢固，焊脚高度≦6mm，调节支撑螺栓，使下锚板达到图纸设计标高，且下锚板的水平度≦3mm，下锚板与基础中心同心度≦5.0mm。

（3）混凝土浇筑完成后，要求上锚板顶面在一个水平面内，其误差不超过2mm，厂家有要求时按厂家要求执行，并尽量减小安装误差。

(4)锚栓穿入下锚板后，下锚板下方应全部垫上垫片，同时将下方的螺母拧紧到300N.m，不得遗漏。下锚板下方局部垫层浇筑前应进行隐蔽工程验收，经监理验收外露丝扣不应少于2扣，签证。确认合格（螺母无遗漏且拧紧）后方可浇筑。

（5）上下锚板同心度应≦3mm。

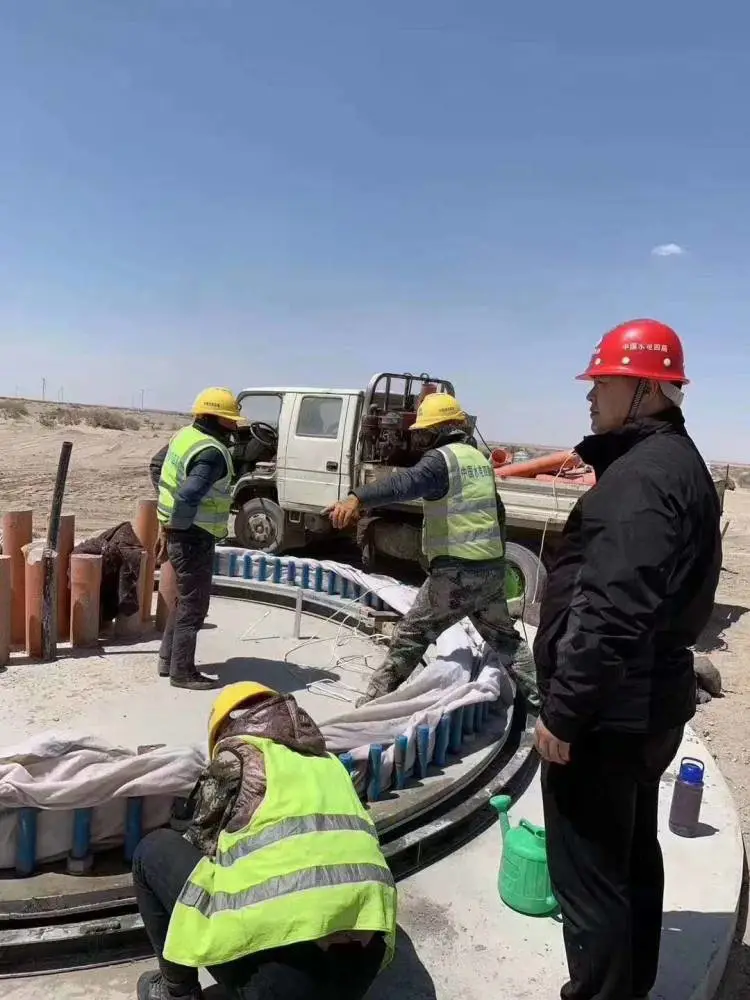

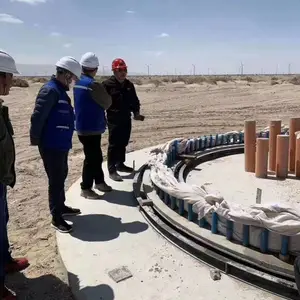

（6）在混凝土浇筑过程中应主要保护锚栓组合件，应用塑料布或雨布把上锚板及锚栓上部全部包好，以免在浇筑混凝土是上锚板和锚栓被污染或损坏。

（7）主体混凝土浇筑完成3天后可灌浆施工，二次灌浆要求无收缩、无泌水、自流平、防腐（锈）蚀性。灌浆料厚度允许偏差±5mm，应连续施工。灌浆料的施工、养护应按《水泥基灌浆材料应用技术规范GB/T50448-2015》执行。

（8）水泥基灌浆材料接触的混凝土表面应充分凿毛。灌浆前，应将灌浆材料接触的设备底板和混凝土基础表面清理干净，不得有松动的碎石、浮浆、浮灰、油污、蜡质等。灌浆前24h基础混凝土表面应充分润湿，灌浆前1h。

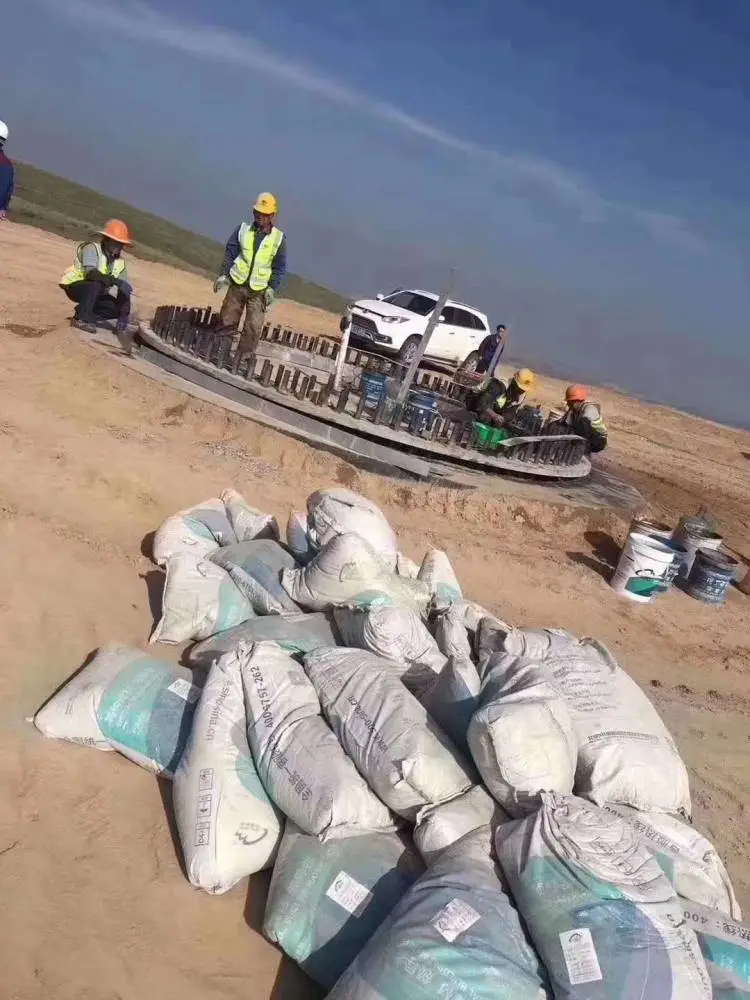

（9）二次灌浆时，应从一侧进行灌浆，直到从另一侧溢出为止，不得从相对两侧同时进行灌浆。灌浆开始后，必须连续进行，并尽可能缩短灌浆时间。

（10）灌浆料达到设计强度后表面涂普通级环氧煤沥青，干膜厚度不小于300um。按《埋地钢质管道环氧煤沥青防腐层技术标准（SY0447-2014）》执行。

（11）基础混凝土强度达到后可进行吊装施工，锚栓张拉到设计预拉力926kN，超张拉系数1.15，锚栓验收合格后风机方可调试发电。

五、包装贮存

牛皮纸袋包装，50kg/袋。
