8757D

Agilent 8757D|HP8757D|HP-8757D 标量网络分析仪

简单介绍

标量网络分析仪8757D 产品指标： 10MHz~20GHz

产品信息：

*75dB动态范围

*可选用的功率校准器*40dB定向电桥

*同轴系统工作到40GHz，波导系统工作到110GHz

*具有缓冲的绘图仪/打印机输出

*外部磁盘和内部寄存器储存/调用

*内置极限测试

*彩色显示

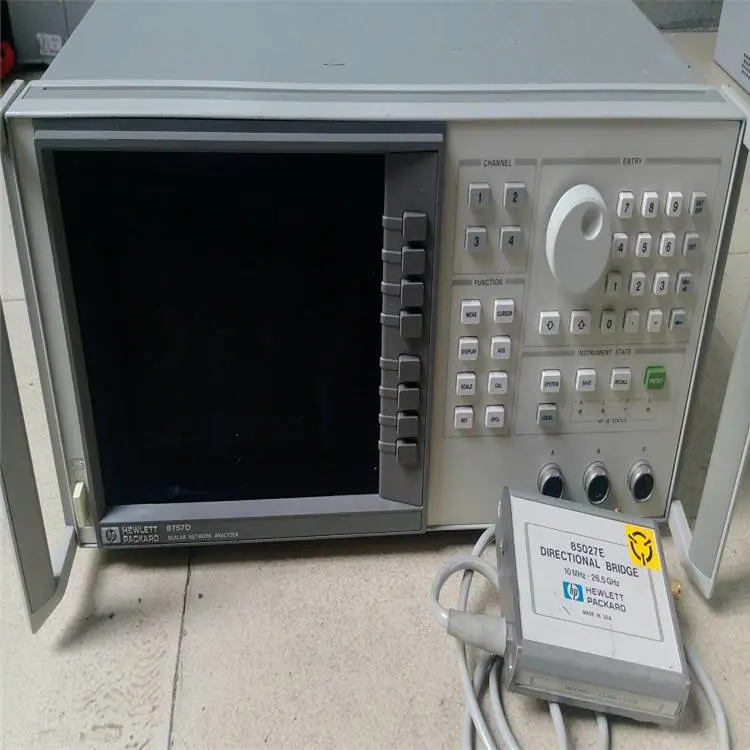

HP8757D标量网络分析仪

内部绘图仪/打印机缓冲允许将测量数据直接发送至绘图仪，然后再进行下面测量，典型情况下所需时间不到5秒钟。HP8757D包括使用方便的用户接口，能简化仪器操作的菜单驱动和直接调用预置功能的按键。此外，HP8757D还具有极限测试、外部磁盘存储/调用和彩色显示。极限测试通过使分析仪迅速客观地作出合格/不合格判定来缩短测试时间。外部磁盘存储/调用使工程师或熟练专家能预先配置测量状态，在由生产线上的技术人员自动加以调用，其结果是缩短了每个工位的调整时间并提高了测试的完整性。精细的彩色显示能简化对测量信息的分辨，同时提供使技术人员感到满意的显示。

提高功率测量的精度

为了获得接近功率计测量的精度，可以配置一个包括HP8757D选件002和HP85037系列精密检波器的系统。HP8757D的选件002增加了内部功率校准器，用它可以分析HP85037系列检波器精度随功率变化的特性。此外，每个HP85037系列精密检波器配备一套双二极管检波器，用以改善存在谐波时的功率测量精度。还有由HP8757D读出的内部频率修正因子，以更***测量功率随频率的变化关系。结果就构成一台对扫频功率测量属佳的系统。
