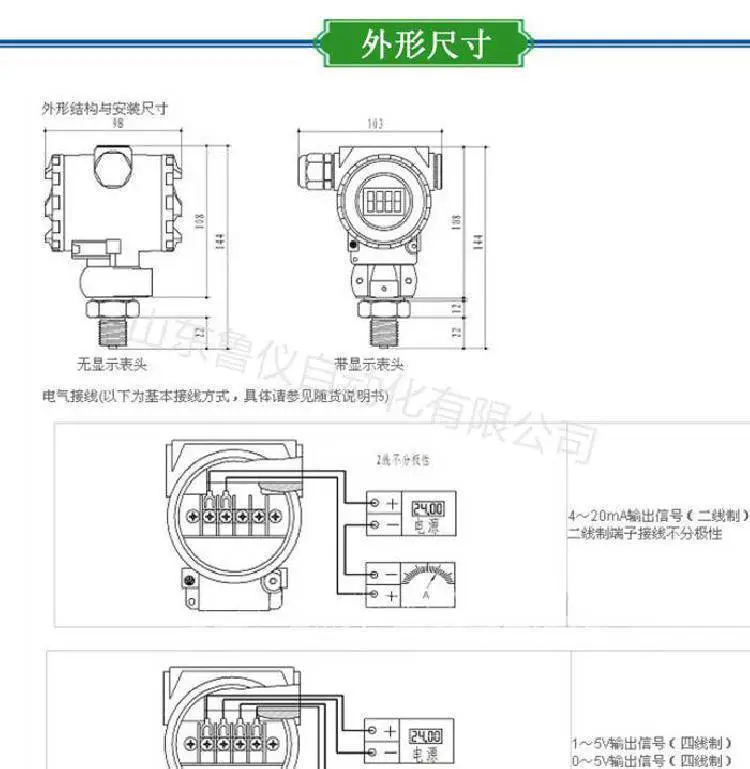

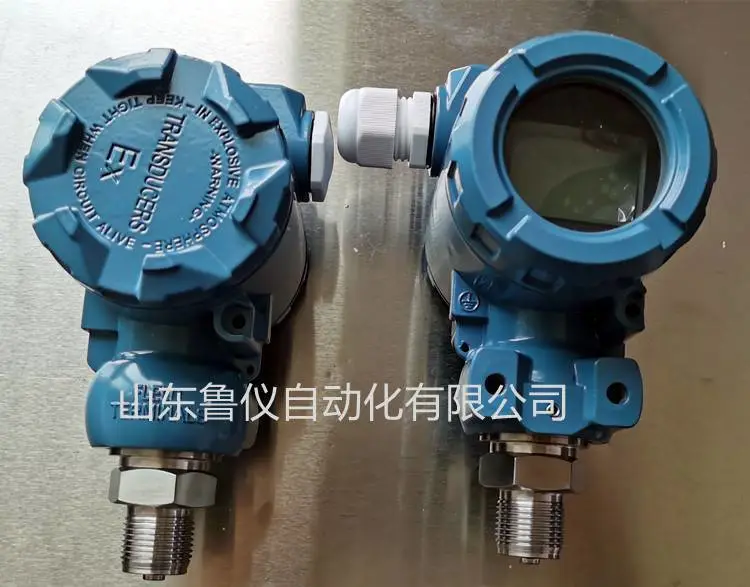

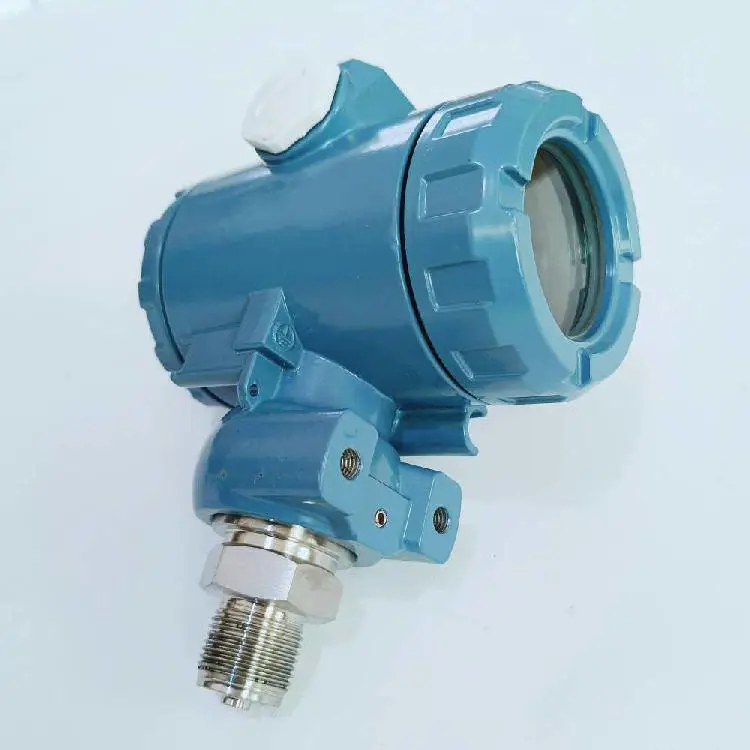

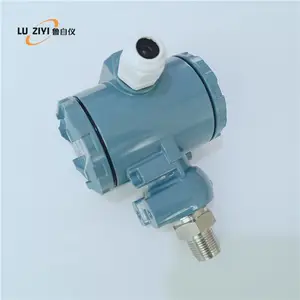

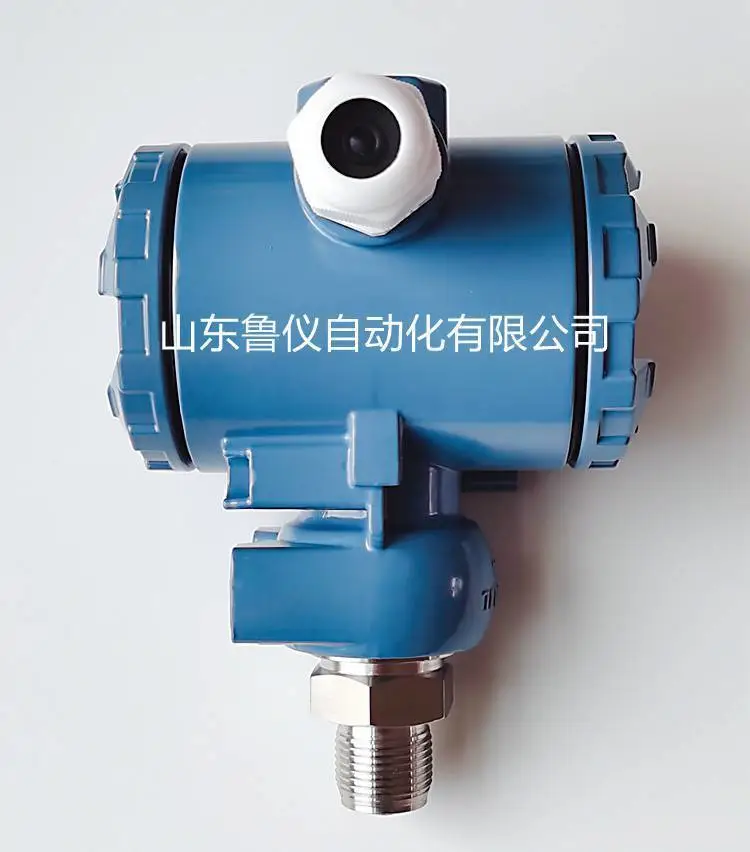

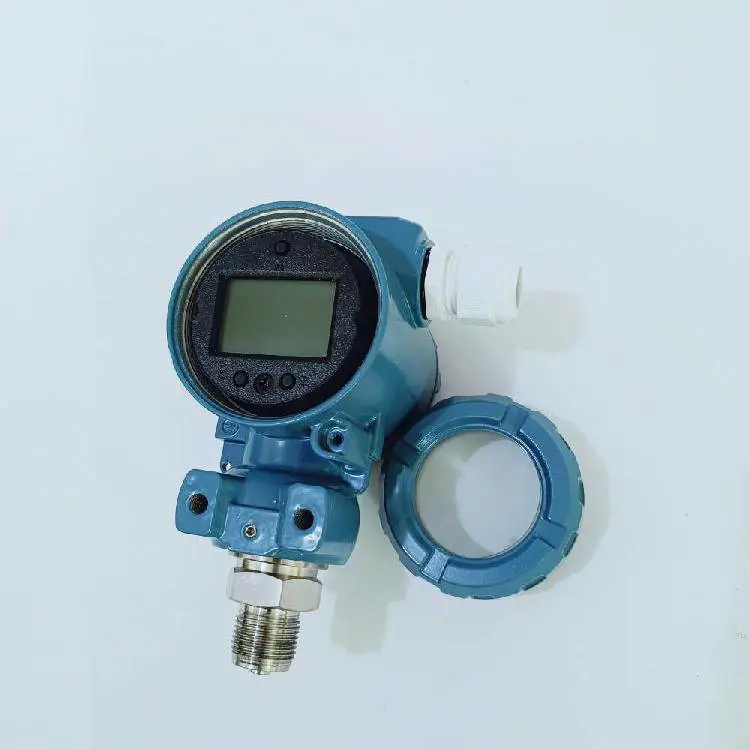

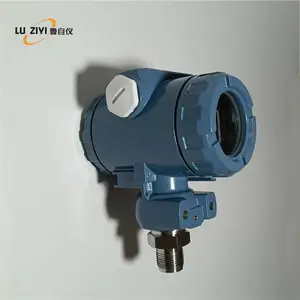

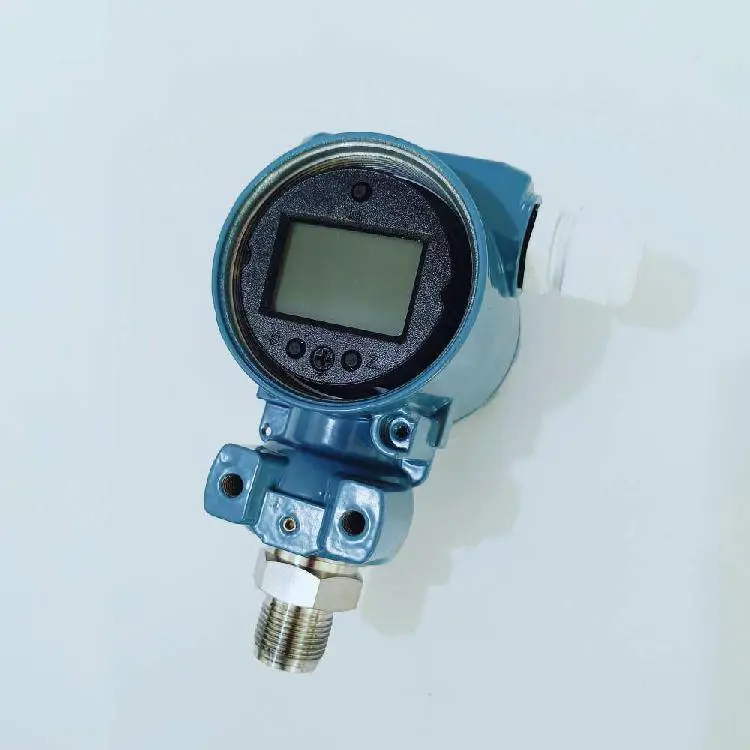

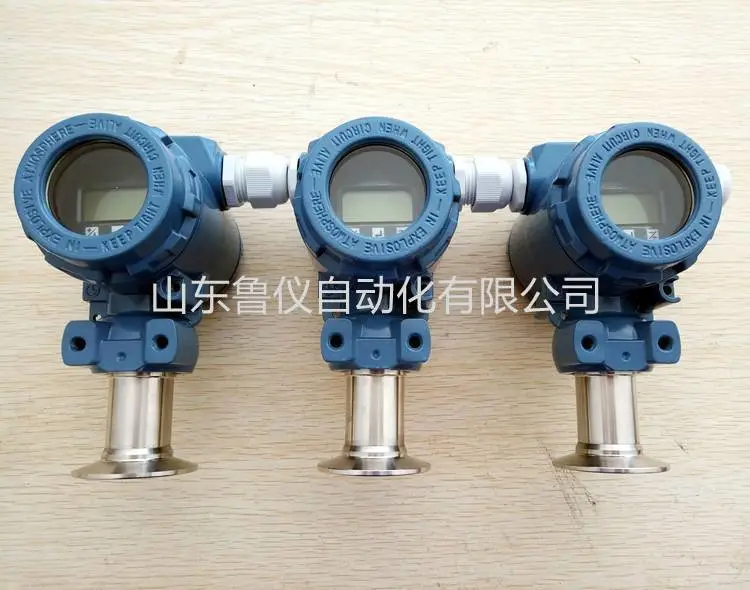

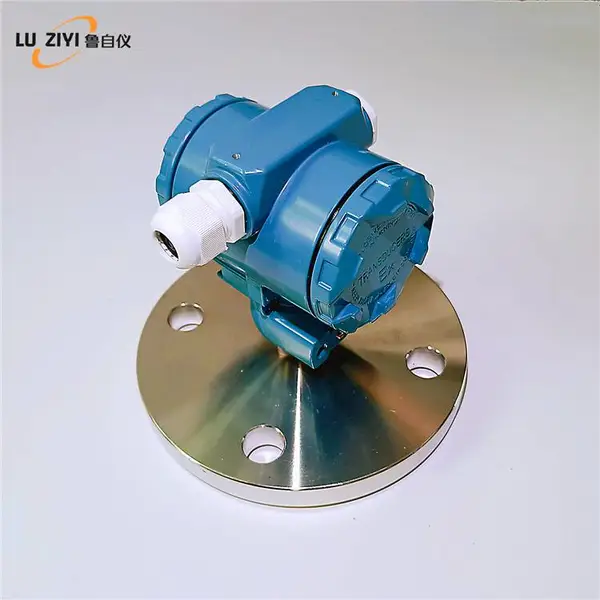

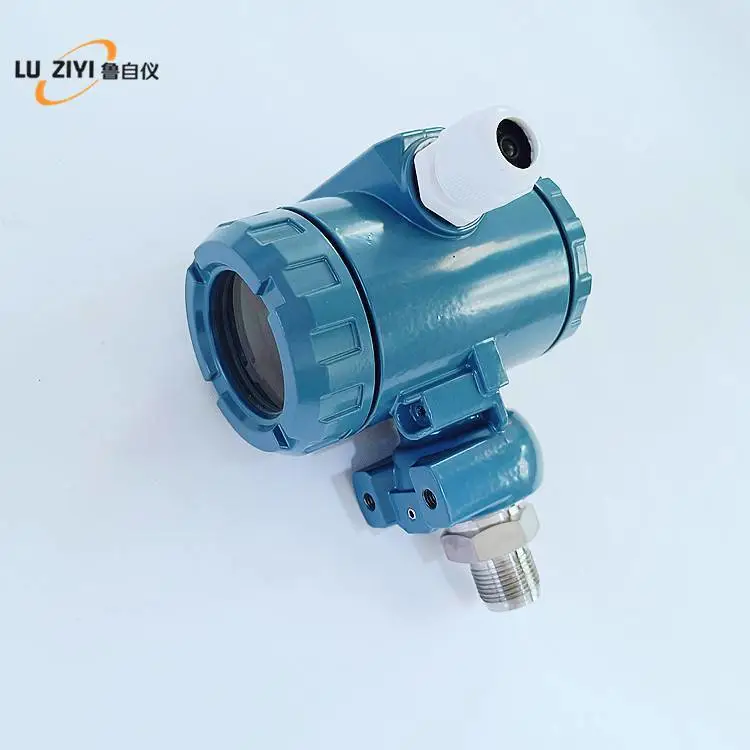

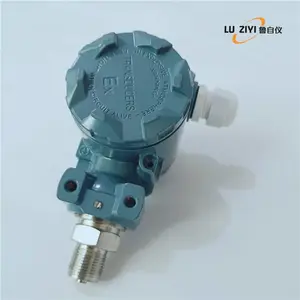

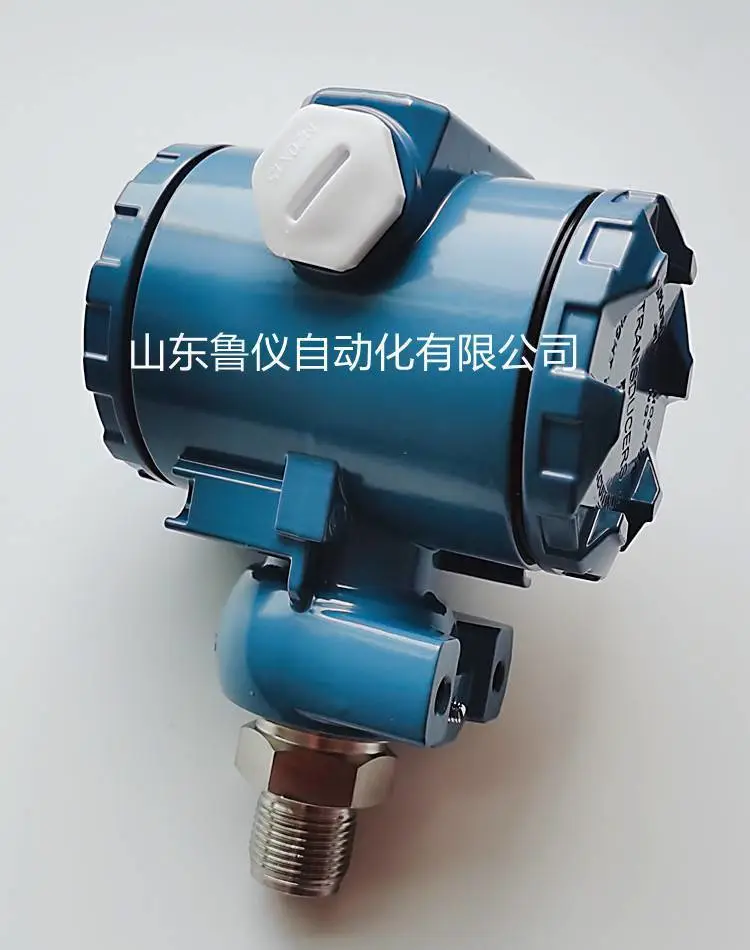

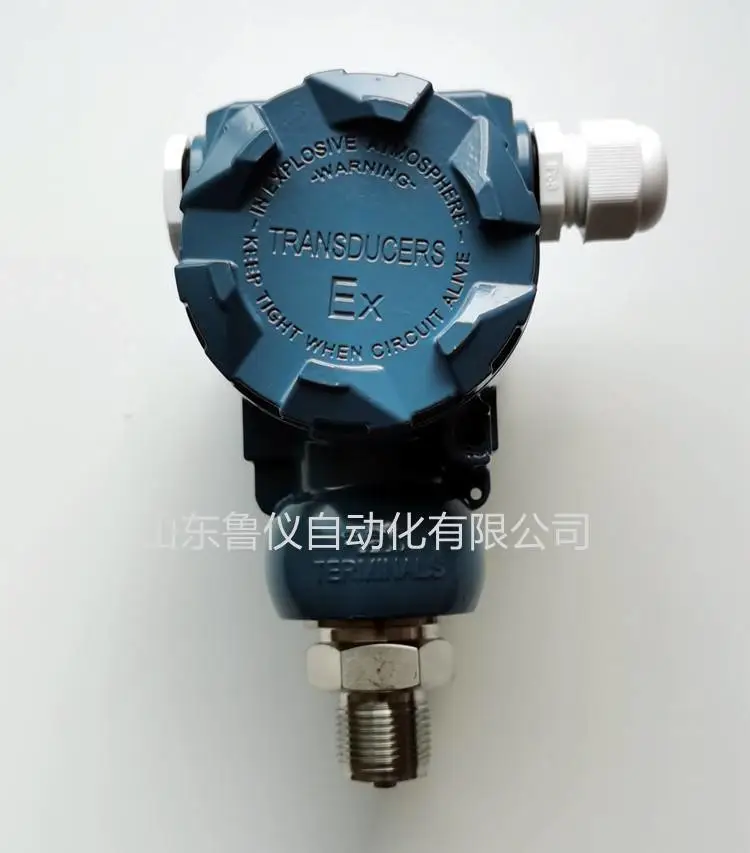

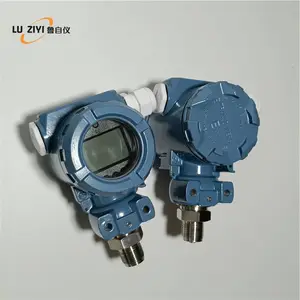

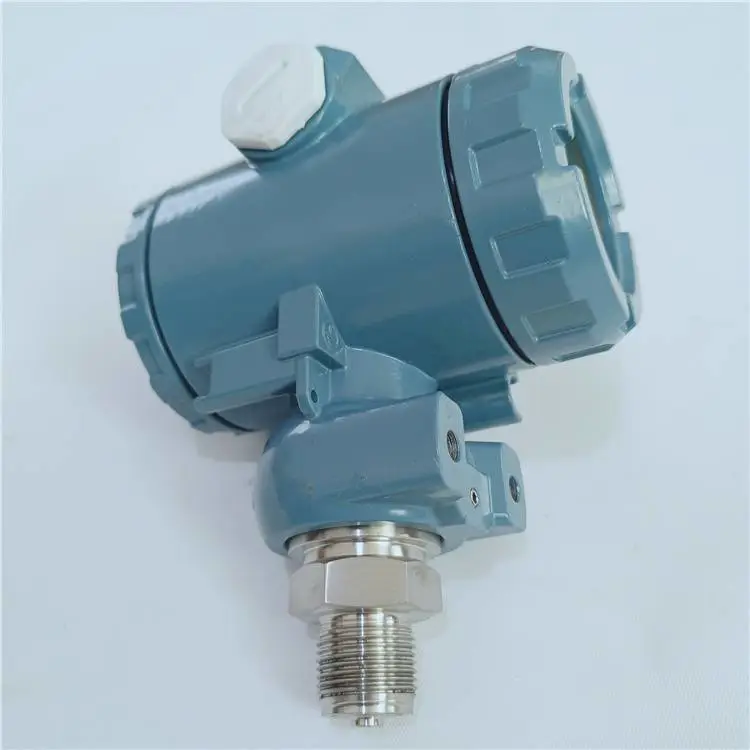

一、扩散硅压力变送器的外形及接线

二、扩散硅压力变送器的特点

●提供主变量清零，有源与无源迁移功能，19种单位转换，6种显示模式，显示分辨率调整，恢复工厂数据等功能，适合各类客户的特殊需求。

●2~5点的非线性修正功能，消除传感器的非线性误差。

●全数字校准，无任何可动电位器，温漂***。

●增强的抗干扰设计，适合种种电磁环境恶劣的工业环境。

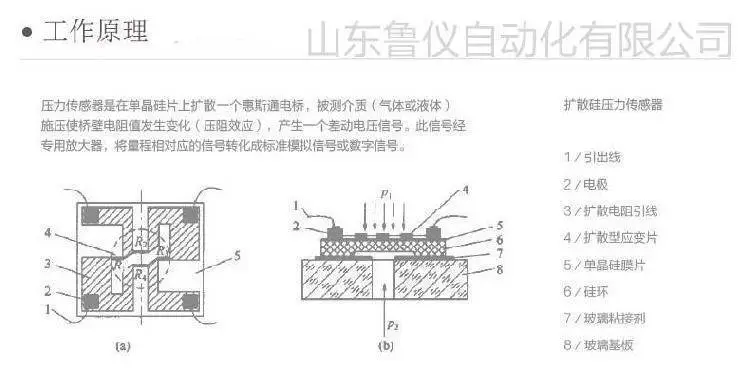

三、扩散硅压力变送器的工作原理

山东鲁仪LYMP-200扩散硅压力变送器通过压力传感器把压力信号变为电信号，再由前置放大器把此电信号放大滤波，送往CPU的A/D 转换模块进行模拟量到数字量的变换，由CPU进行数据处理并显示及PWM输出。原理框图如下：

被测介质的压力直接作用于传感器的陶瓷/扩散硅膜片/上，使膜片产生与介质压力成正比的微小位移，正常工作状态下，膜片位移不大于0.025毫米，电子线路检测这一位移量后，即把这一位移量转换成对应于这一压力的标准工业测量信号。超压时膜片直接贴到坚固的陶瓷基体/扩散硅上，由于膜片与基体的间隙只有0.1毫米，因此过压时膜片的位移只能是0.1毫米，所以从结构上***了膜片不会产生过大变形，该传感器具有很好的稳定性和高可靠性。扩散硅压力变送器能与的动圈式指示仪、数字压力表、电子电位差计配套使用，压力变送器也能与各种自动调节系统或计算机系统配套使用。

四、扩散硅压力变送器主要技术指标

测量范围：-100KPa～60MPa

精度等级：0.1级、0.2级、0.5级

环境温度：-40～70℃、

质温度：-40～125℃（温度补偿-20～80℃）

长期稳定性：优于0.1%F．S/年

工作电压：12.5～36VDC -AC220v

输出信号：4-20mA(二线制)

量程迁移：可做标准量程10:1的迁移

震动影响：任意轴上，200Hz/g为0.01%F．S

变送器防护等级：IP65

防爆：iaⅡCT4，本质安全型

材料：外壳为模压铸铝

膜片为96%氧化铝陶瓷

过程连接件为316L不锈钢

密封圈：丁晴橡胶、硅橡胶、氟橡胶

精度等级：0.25级基本误差±0.25%

非线性误差：0.3级≤±0.3%FS

滞后误差：≤±0.3%FS

输出特性：①0-10mA输出，负载电阻0-15KΩ，②4-20mA输出，负载电阻0-600Ω

③恒流输出内阻大于10MΩ，④二线制4-20mA输出：标准供电DC24V
