产品说明：

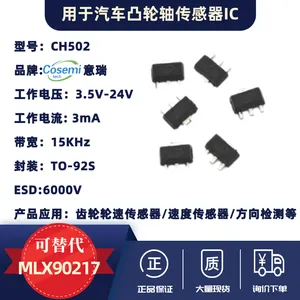

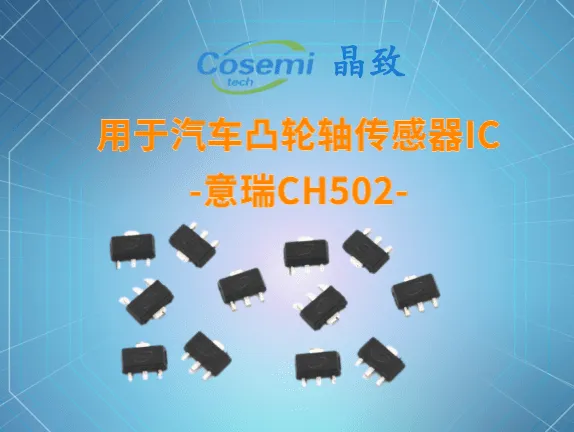

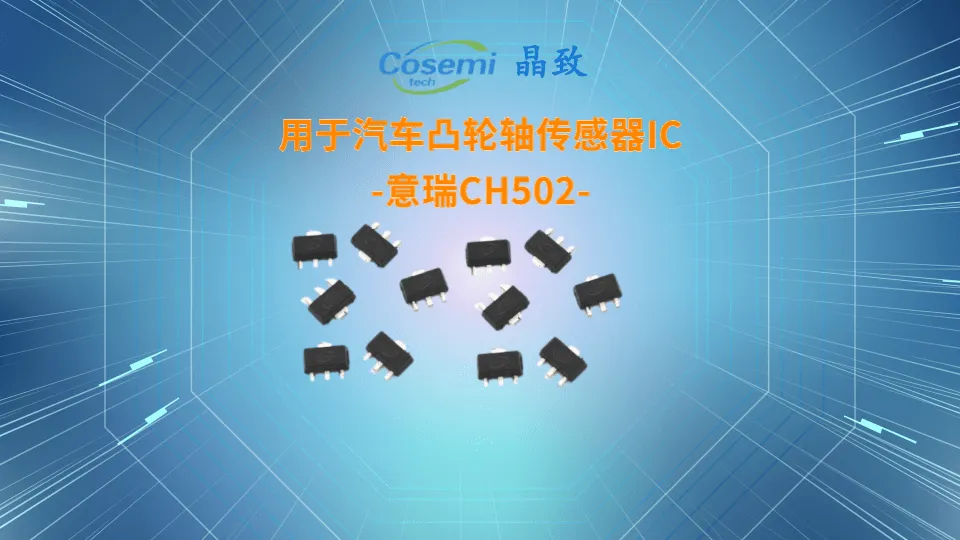

CH502是用于汽车凸轮轴传感的齿轮齿传感器IC。CH502与偏置磁铁向南朝向IC背面（无标记）。集成电路所使用的技术是基于硬件技术的。该芯片包括霍尔效应板，一个A/D转换器与自校准设备的内部增益，以调整气隙的变化。以及数字采样和保持电路。施密特触发器和一个开路漏极输出与短路保护。当齿轮齿旋转时，芯片取样在增加或减少通量密度。当磁通量达到其最小值并增加磁滞通量时，输出将打开(BOP)。当通量达到其值并减小迟滞通量时，输出将关闭(BRP)。CH502是理想的用于收集速度，位置和方向检测到那些基于齿轮齿的配置。特别适用于那些需要***占空比或***边缘检测的应用，如汽车凸轮轴传感。

特性及优点：

齿轮旋转位置传感器?

零速检测?

对方向不敏感?

高速操作频率?

短路保护?

自调整磁性范围?

片上10位A/D转换器?

无斩波器延迟?

RoHs符合2011/65/EU

应用：

-齿轮旋转位置传感器

-速度传感器

-凸轮轴传感器

-方向检测
