一、塑料转子流量计产品概述:

山东鲁仪LZS系列塑料管转子流量计锥管主要部分均由AS，ABS塑料制成，有较好的耐腐性能，具有结构合理、体积小、重量轻、锥管不易破碎等特点。常应用于化工、环保、食品等工业部门。连接方式可分为：插接、法兰连接两种。

二、塑料转子流量计原理与结构:

山东鲁仪LZS塑料转子流量计的主要测量元件为一根小端向下，大端向上垂直安装的锥形塑料管及其在内可以上下移动的浮子。当流体自下而上经锥形塑料管时，在浮子上下之间产生压差，浮子在此差压作用下上升。当使浮子上升的力与浮子所受的重力，浮力及粘性力三的合力相等时，浮子处于平衡位置。因此，流经流量计的流体流量与浮子上升高度，即与流量计的流通面积之间存在着一定的比例关系，浮子的位置高度可作为流量量度。

流量计结构：主要有小端向下，大端向上垂直安装的透明塑料锥管和锥管内可上下移动的浮子，与螺母、接管、导杆、止档等构成。

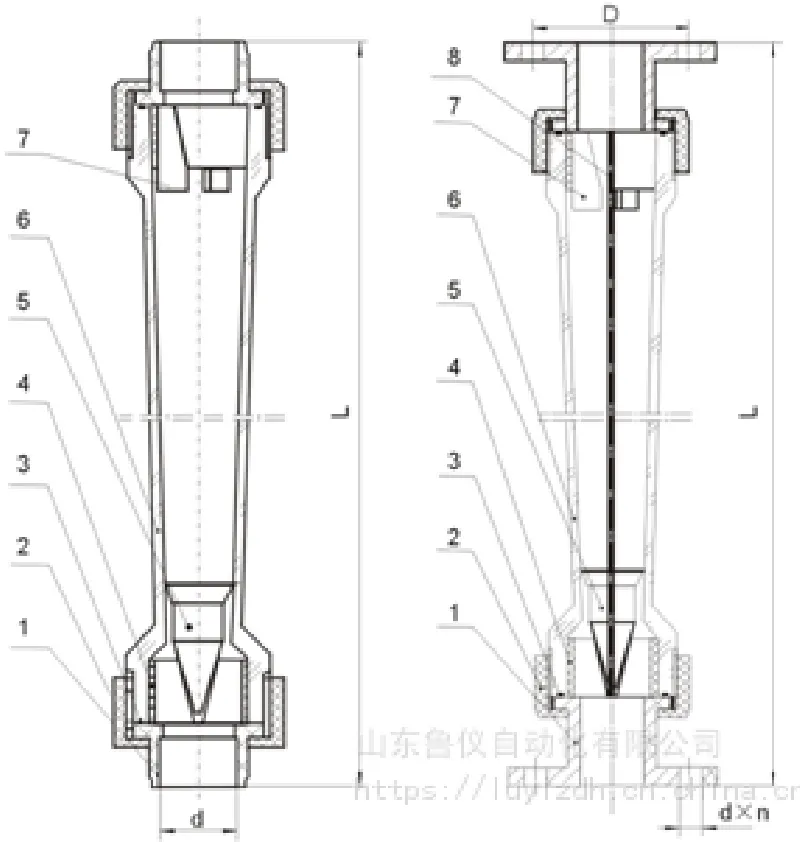

外形如图：主要分短管型、长管型。根据连接方法又分插接管连接、螺纹连接和法兰连接。

零件名称及材料

注:  1.常规型接头为ABS工程塑料沉插连接,也可用

       PVC沉插或ABS内螺纹连接.

     2.导杆在特殊情况下可选用F46包衬304

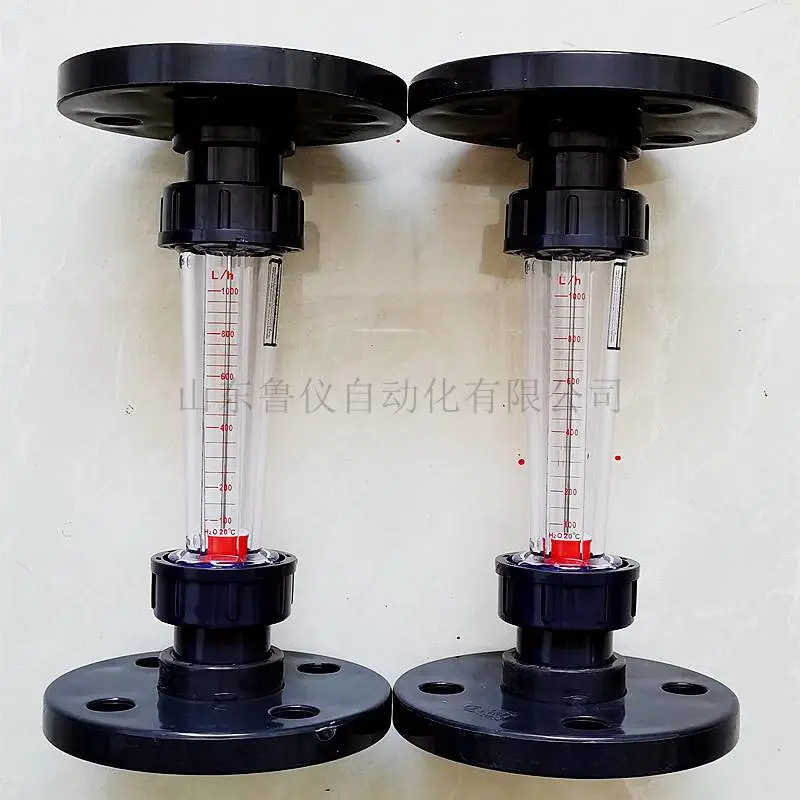

鲁仪塑料转子流量计 LZS-25塑料转子流量计厂家发货 U-PVC插管连接浮子流量计

三、塑料转子流量计安装：

〔1〕安装前，应把仪表内的泡沫支撑物用工具尖嘴钳轻轻把它取出，然后重新把它安装好，在安装时，要注意橡胶垫圈是否装在接管的槽内，以防漏水。

〔2〕流量计的接口，可用配套的ＡＢＳ塑料管，或用UPVC塑料管，用胶水粘合连接，也可用UPVC塑料法兰连接后，再和金属法兰连接。

〔3〕流量计必须垂直安装，应无明显倾斜，

其安装高度，应便于对浮子的读数，读数时，视线与浮子应水平。〔一般标准：需用的流量为流量计大流量的50％-70％，尽量不要用到高数。〕

〔4〕在仪表的上下游进出口应***有5倍仪表口径的直管段。

〔5〕被侧流体压力须稳定，如流体太力不稳定，会造成浮子波动，不能正确测量，流量计上游应设置缓冲器或定值器。

〔6〕流量计应垂直安装，流量计中心线与铅垂线的夹角不应超过5度。
