【河南高强灌浆料厂家】奥泰利集团郑州微膨胀无收缩灌浆料价格

我公司生产：

高强无收缩灌浆料C40/C60/C80/C100

早强快硬灌浆料/支座灌浆料/压浆料/压浆剂

环氧灌浆料/套筒灌浆料/座浆料/装配式灌浆料

风电基础灌浆料/水下抗分散灌浆料

   高强无收缩灌浆料简介

　　灌浆料分类

　　1、主要用于：地脚螺栓锚固、裁埋钢筋，灌浆层厚度30mm<δ<200mm的设备基础二次灌浆。有抗油要求的设备基础二次灌浆称谓普通灌浆料

　　2、主要用于：灌浆层厚度≥150mm的设备基础二次灌浆。建筑物的梁、板、柱、基础和地坪的补强加固（修补厚度≥40mm）。有抗油要求的设备基础二次灌浆，称谓加固工程专用灌浆料

　　3、主要用于：预应力孔道灌浆，灌浆层厚度10mm<δ<150mm设备二次灌浆，混凝土梁柱加固角钢与混凝土之间缝隙灌浆，称谓混凝土缝隙修复专用灌浆料

　　4、主要用于：精密、大型、复杂设备安装；混凝土结构加固改造，增强，路面快速修复，称谓高强无收缩灌浆料

　　5、主要用于：高温环境下专用灌浆料，高温下体积稳定，热震性好，设备长期处于高温辐射温度500℃环境，灌浆层厚度30mm<δ<200mm的设备基础二次灌浆，称谓耐热型灌浆料

　　6、主要用于：施工时间短，2小时强度达C20，立即可运行设备，灌浆层厚度30mm<δ<200mm二次灌浆抢工期工程，称谓抢修工程专用灌浆料

　　7、主要用于：大体积、高精密、复杂结构设备的灌浆需要，所灌浆部位不留死角。具有良好的稳定性，称谓精密设备特大型重工设备专用灌浆料，称谓精密设备特大型重工设备专用灌浆料

　　8、主要用于：负温下强度增长快，无受到冻害影响，地脚螺栓锚固、栽埋钢筋，灌浆层厚度30mm<δ<200mm的设备基础二次灌浆。有抗油要求的设备基础二次灌浆，称谓防冻型灌浆料

原材料

　　1 水泥

　　宜采用硅酸盐水泥或普通硅酸盐水泥，且符合GB 175的规定。采用其它水泥时应符合相应的标准

　　要求。

　　2 细骨料

　　应符合G B/T 14684规定的I类天然砂或人工砂。

　　3 混凝土外加剂

　　混凝土外加剂应符合GB 8076及JC4 76的规定。

　　4 其它材料

　　GB/T50448-2008

　　应符合相关标准要求。

施工规则：

1、预处理及预备工作

1.对灌浆料部位预先清除孔中杂物，灌浆前24小时水湿润，灌注前1小时应吸除积水。

2.清除螺栓（或钢筋）表面油污及铁锈，并调整定位。

3.使用钢模板、塑胶模板、木模板支护方法与一般工程要求相同。可用胶带密封板缝，以防止板缝漏浆。

4.如在旧混凝土基面上灌浆，旧混凝土强度不得低于20MPa，并预先将旧混凝土基面凿毛，涂刷一薄层净浆，用户要求时，***可***混凝土界面剂。

5.必要时需预留排气孔。

6.冬季施工时，—10℃以下时应采取措施提高环境湿度。

2、灌注方式

应根据工程实际情况确定灌注方式，对砂浆和混凝土可采用自重法、高位漏斗法、溜槽法，对净浆采用压力灌注法（除抹面层外），当施工需要的流动度（坍塌度）不太大时，也可采用一般工程的浇筑方式。

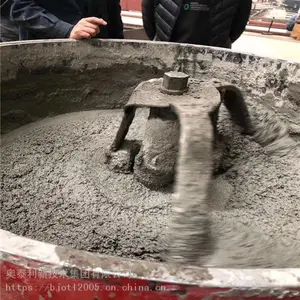

3、拌合

1.根据设计配合比，称量各种原材料，加水拌合，用搅拌机拌合时，时间90秒~120秒。人工拌合时，水可分二次加入，拌合时间3min~4min。可根据施工要求的流动度（坍塌度）调整加水量，用水量一般每袋为6.5斤（13%）。每立方米的产品用量是2400㎏。

2.冬季施工可用不超过50℃的温水拌合。

4、灌注

按预先确定的灌注方式进行灌注，灌注应连续进行，在初凝前灌注完毕。二次灌浆时应从一侧或相邻的两侧点多下点料，直***从另一侧溢出为止。

5、振捣

1.对大流动性灌浆材料严禁振捣与插捣，防止离析、泌水。

2.当孔深过大，布筋较密或工程体积较大时，可分层进行。用竹板条拉动导流、排气，允许适当敲击模板，但必须在***层初凝前就紧接着浇筑下一层。

6、养护

1. 春、夏、秋季施工时。使用早强型，浇注完毕后约30min（终凝后）即进行保湿养护，可以洒水并覆盖塑料薄膜或湿草甸,也可以蓄水养护。当整体浇注大型设备基础时，应采用保温、保湿联合养护。使用普通型灌浆材料时，可在终凝后、表面开始硬化时实施养护。

2. 15℃以下环境温度施工时，应采取保温、保湿联合养护。

3. 冬季施工时，浇注完毕后，即覆盖塑料薄膜保水，然后覆盖2~3层草栅或岩棉被等保温。

3. 养护期3~7天。
