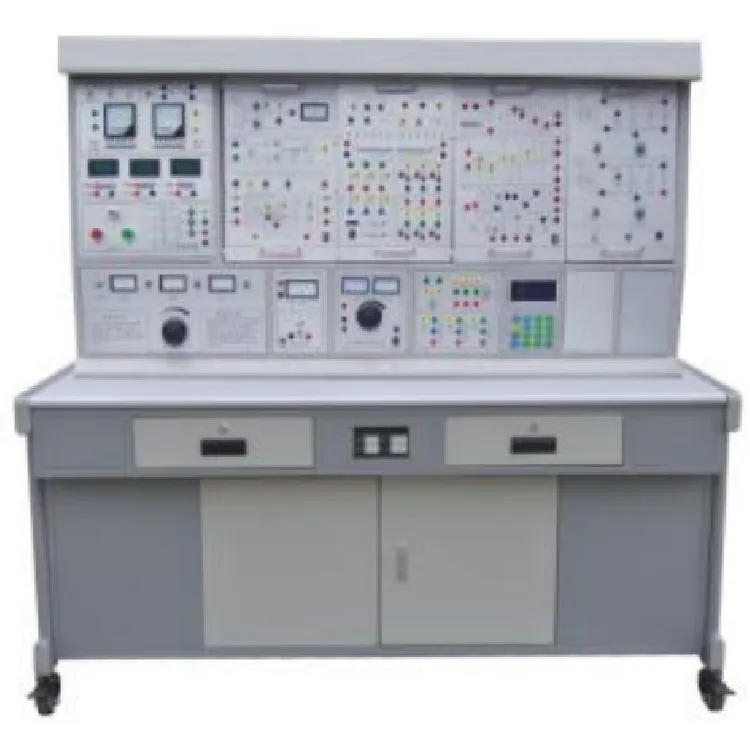

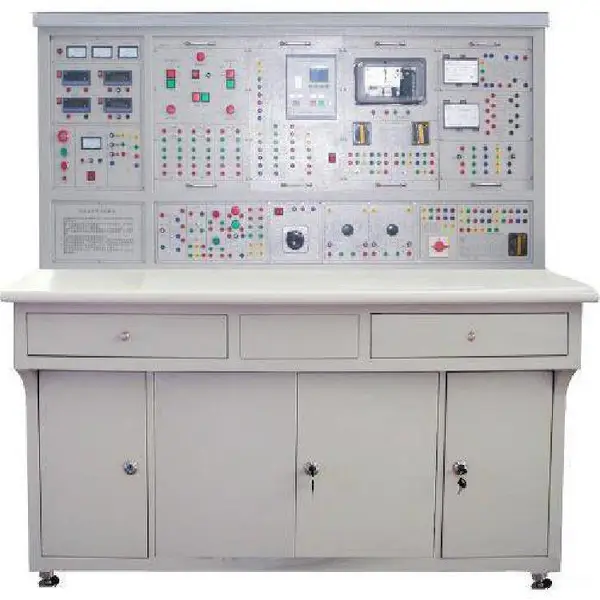

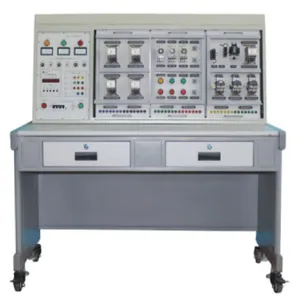

LGDD-03型 电力电子技术实训考核装置

 一、概述   本装置是针对大中专院校开设的《电力电子学》、《变流技术》等课程，结合上海科学技术出版社出版的《职业技能鉴*培训教材维修电工（中级）》相关内容，而研制的技能实训装置。同时可作为初级、中级维修电工、***电工、技*及***技*的技能实训装置,具有设故排故的功能，方便对学生进行考核。

二、特 点
1.控制屏采用框架式结构,实训组件可以任意组合，通用性强，易于扩展
2.实训从电力电子器件的基本特性分析开始，遵循由简到难、循序渐进的原则
3.便于学员理论联系实际，分析生活中常见电力电子线路，提高学员学习兴趣
4.系统保护功能完善，有效***实训顺利进行
三、技术性能
1.输入电压：三相四线～380V±10%  50Hz
2.工作环境：环境温度为-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：＜1.5kVA
4.装置尺寸：1550mm×700mm×1500mm
四、实训装置基本装备
实训装置由控制屏、实训桌以及各个实训组件构成
控制屏：采用框架式结构，结构紧凑、牢固、美观大方，控制屏上下层可挂实训组件。
实训桌：桌面为防火、防水、耐磨高密度板，下方设有储藏柜一个，用于放置实训组件、工具
及资料等，设计合理，造型美观大方，桌体设有四个万向轮各四个紧固装置，便于移动与固定。
实训组件：
1.PDD-01交流电源组件
提供三相可调交流电源（范围单相：0～250V；三相0-450V），自带有过流保护和漏电保护功能
2.PDD02功率二极管组件
提供大功率整流二极管七个，钮子开关一个
3.PDD03晶闸管组件
提供6只单向晶闸管，用于可控整流实训
4.PDD04双向晶闸管组件
提供3只双向晶闸管,用于交流调压电路实训
5.PDD05 GTR、MOSFET、IGBT组件
提供GTR(大功率晶体管)、MOSFET(功率场效应晶体管)、IGBT(绝缘双极性晶体管)三种功率器件
6.PDD06三相芯式变压器组件
    提供63.5V、0.8A/127V、0.4A芯式变压器一只
7.PDD07同步变压器组件
由三只同步变压器及一只三刀三掷开关组成
8.PAC41灯组负载
提供三只丝口型220V/ 25W彩色灯泡负载，可作为单、三相负载，实训结果直观。
9.PDD09电抗器、变压器组件
提供平波电抗器一组，可供100mH、200mH、500mH、700mH选择，双路220V变压器一只
10.PDD10给定及电压指示组件
提供连续可调的+15V和-15V给定电压，带输出指示
11.PDD11交流电参数表组件
    提供直有效值交流数字电压表一只，测量范围0～500V，分2V、20V、200V、500V四档，直键开关切换，精度0.5级，三位半数显，输入阻抗10MΩ
提供真有效值交流数字电流表两只，测量范围0～5A，分200mA、2000 mA、5A三档，直键开关切换，精度0.5级，三位半数显
12.PDD12直流电参表组件
提供直流数字电压表一只，测量范围0～1000V，分2V、20V、200V、1000V四档，直键开关切换，精度0.5级，三位半数显，输入阻抗10MΩ
提供直流数字电流表两只，测量范围0～5A，分20mA、200mA、2000 mA、5A四档，直键开关切换，精度0.5级，三位半数显
13.PDD31单结晶体管触发电路组件
采用单结晶体管来产生触发触发信号，用于控制单相晶闸管组成的整流电路
14.PDD32  TCA785触发电路组件
采用西门子TCA785，与KC04等相比它对零点的识别更加可靠，输出脉冲的齐整度好，移相范围更宽，同时它输出的脉冲可以人为自由调节，可用做单相整流或调压电路实训
15.PDD33 TC787触发电路组件
采用TC787芯片构成三相全控触发电路、具有输出稳定、可靠、输入阻抗高、抗干扰性能好等优点，而且装调简便、使用可靠，只需一只这样的集成电路，就可完成三相移相功能
16.MEC42可调电阻器（二）
提供阻值容量150W、1.5A 0～90Ω/×2连续可调的瓷*电阻器1只及150W、0.5A 0～900Ω/×2连续可调的瓷*电阻1只，电阻接线端均已连接至操作面板上，可方便地组合串联、并联、串并联等多种方式使用，可在0.5A、1A、1.5A、3A不同电流要求的负载下使用。
17.PDD40设故排故组件
一次故障设置多达16个，并带有扩展接口，可扩展更多的故障设置。故障设置方便、灵活，可以对的学生的技能进行鉴*考核
