QWM全气控无压风门 纯气控风门大小气控箱

山东矿安重工24小时销售电话：13371250376 欢迎您的来电咨询

QWM型全气控无压风门主要用于矿山井下进回风巷和主要进回风巷之间每个联络巷中。它打破了长期以来老式传统风门的结构形式，巧妙地把作用在风门上的风压通过平衡机构将其转化为一种内力，并且平衡掉。开门关门无需人工手拉门体，省时省力，而且两道门实现相互闭锁，充分显示出该风门结构du特、简单实用、an全可靠等突出优点。

技术参数：

开启形式：异向同步开闭

开启力：200N

门扇开启角度：≥90°

供气压力： 0.2—0.8Mpa

气缸行程： 750 mm

备注：

名称：气动平衡式风门

气动控制风门装置所带胶管6*4规格150m，12*8规格100m。

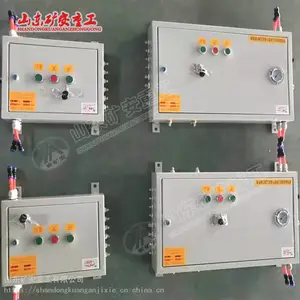

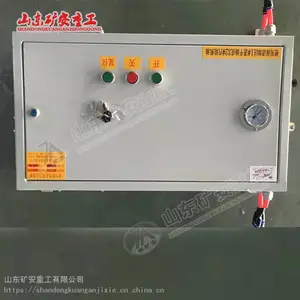

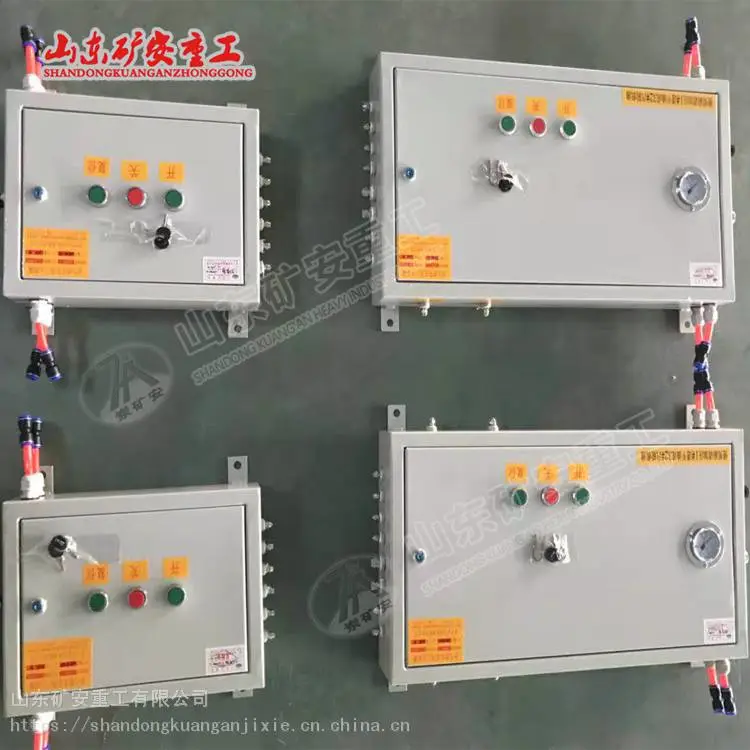

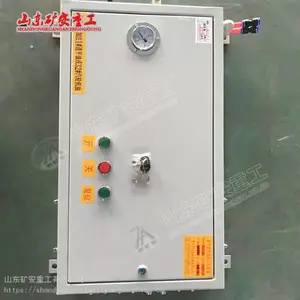

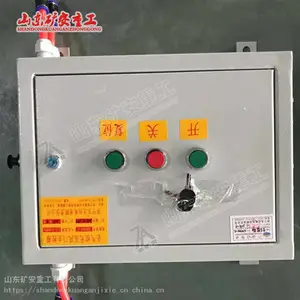

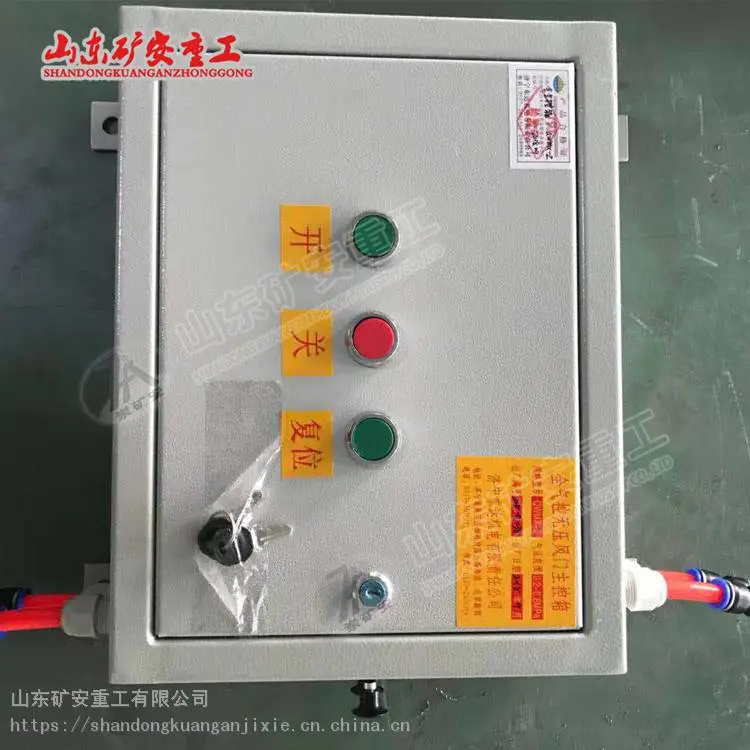

一套无压风门指的是两道门，包含两个大气控箱和两个小气控箱

安装调试

     （1）首先将全气控风门的主气控箱、辅气控箱分别固定在风门的两侧，主气控箱固定在安装有气缸的一侧，高度以人工能方便按动按钮为宜；分别检查主气控箱和辅气控箱的卸载手拉阀是否处于拉开位置（正常工作位置）。

（2）连接PU管：主气控箱与辅气控箱开、关、复位按钮用6×4 PU管穿墙相连；两道风门之间主气控箱的复位对方按钮、对方复位按钮用6×4 PU管穿墙交叉相连；两道门主气控箱内闭锁换向阀的换向引线用6×4 PU管交叉相连；每道风门两侧主气控箱与辅气控箱的卸载阀相连、并与气缸用12×8 PU管穿墙串联返回连接（参见全气控无压风门气路安装示意图）

（3）连接气源，每道风门用K10截止阀与主气控箱相连。

     （4）通气调试，按动各个按钮，检查一下是否满足按钮的使用要求
