郑州耀聚祥工贸有限公司主要生产炼钢辅料，ad粉,炼钢脱氧剂，精炼渣，化渣剂，脱硫剂，精炼剂，铝屑，改质剂，抑制剂，铝粒等优质辅料。无缝纯钙线对钢水的钙处理原理及特性是金属钙对洁净钢水中夹杂物的变性处理，改变钢水成分，是冶炼过程中的正冶炼常工艺。

   一、 如何提高炼钢过程中钙的吸收和对钢水的钙处理原理及特性：

           1、   实芯金属钙包芯线生产工艺： 纯钙棒→预热炉→挤压机→风机冷却→带钢放置→包杆机→复卷机→下盘打包

           2、   金属钙对洁净钢水中夹杂物的变性处理，改变钢水成分，是冶炼过程中的正冶炼常工艺。

           3、   稳定钢水中的钙含量，降低喂钙线的成本，更好的适用于冶炼精钢品，降低成本，是各个钢企一直在寻求的目标。我公司复合纯钙线处理工艺，满足了这一要求。钙的冶金基本特性熔点850℃，沸点1480℃，密度1.55g/cm3，在钢水中熔解度接近零，

                 对氧有较大的亲和力，液态钙能溶解Al2O3夹杂。钢水中的Al2O3与钙处理后形成大粒液态夹杂，更容易上浮。减少了钢水中Al2O3过多造成的水口堵塞，改善了钢水的可浇性。钙处理后Al2O3夹杂物保持球形，改善轧制后的性能。

           4、   钙加入到钢水中，一部分溶解到钢液上，成为钢中溶解钙；一部分以蒸汽形式挥发掉；一部分与钢中Al2O3夹杂物或S等发生 反应形成杂质，在该处理后的精炼、连铸过程中该类杂质上浮进入渣中，残留部分留在钢中成为夹杂物。夹杂物的变性处理：

                 Al2O3变成CaO-Al2O3或CaO- Al2O3-CaS;CaS变为CaO-Al2O3-CaS。可有效改变钢水的流动性。节省合金及其它脱氧、脱硫物的使用，节约冶炼成本。 钢水中夹杂物状况与加入钙量、加入时间、加入速度有关系。

    二   、 复合纯钙线的加入所需的各种要求：

    1、  无缝钙线速度：不适合的喂线速度，钙吸收率低，钙被蒸发；合适的速度，钙吸收***，钙蒸发少。

    2、  无缝纯钙先时间：在喂钙线后，马上取样，钢中的杂质发生明显的变化，绝大部分转化成CaO- Al2O3-CaS夹杂，尺寸细小，形状接近球形，但未完全球化。在结晶器取样，绝大部分夹杂物变为CaO- Al2O3夹杂，成球形，CaS含量低。

    3、  CaO、Al2O3、CaS、Ca都比刚喂线时低，在钢坯中取样，夹杂物又发生变化，又变成为CaO- Al2O3-CaS夹杂，形状不再是球形，尺寸比结晶器中稍大，这是因为钢凝固时S偏析，与钙反应生成CaS，与夹杂物聚合，尺寸增大。钢水中的Al和O反应，夹杂物又

         膨胀了。

    4、  喂钙量：喂线（CaSi线）量要足够形成12CaO7  Al2O3同时要考虑损耗，一般认为喂线后钢中残钙含量为30-40ppm。

    5、  用硅钙线、钙铁线、铝钙线、纯钙线的钙变性处理也会大不相同。钢水中的残钙含量也是钢水钙处理的一个重要指标，当酸熔铝质量分数为0.02-0.05％时，该处理中为获得液态夹杂物，残钙质量分数在29ppm，Ca/Al为0.058-0.145，试验结果

         表明，W(Ca)/W(Al)：      0.13-0.20为佳，喂一般硅钙线用量0.9kg/吨钢。

   三 、 喂入复合纯钙线后夹杂物的组成与钢中S、O的含量：

    1、  钢中S≤10*10-4％：钢中形成的CaO- Al2O3-CaS或CaO- Al2O3-CaS-MgO。

         钢中S≥30*10-4％时，钢中形成CaS

    2、  钢中原有的O含量高，则Ca与O形成的CaO，喂线应该选在脱O处理的***。 普通钙线只能喂到钢液面下一定深度。我公司的复合纯钙线可达钢水底部。

   四 、     纯钙线的优越性：

     1、  储存时间长（长期储存钙不失效）更***，更稳定的钙含量（52g/m）

     2、  较高的回收率（同样处理效果时消耗的钙少）

     3、  高的重现性（残钙波动小）较少吸附有害气体（H、N等）在喂线过程中带入的杂质越少，越利于钢水的洁净度。

  五 、 在不同的含钙物质加入钢中的情况:

     1、  钢水中的钙处理方式：有喷粉、表面喂钙线、钙丝、合金加入等。

     2、  钙线分为硅钙线、铝钙线、铁钙线、纯钙线等。我公司生产的复合纯钙线采用底部喂线处理。

  六 、 复合纯钙线的优越性：

    1、  采用特殊工艺焊接，使钙线在一定速度喂入，在接近钢包的底部融化，被钢水吸收***。

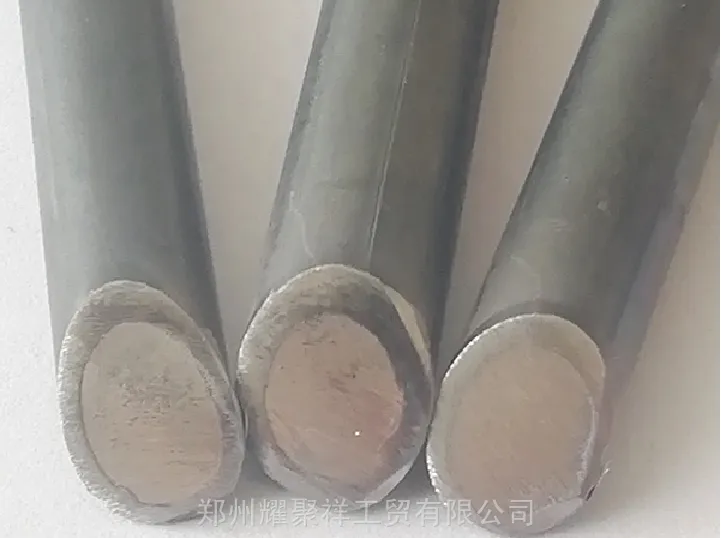

    2、  复合纯钙线内部为实芯金属钙，成分达到96％，外部为08铝钢带，可***喂钙线后有稳定的钙化。

    3、  复合纯钙线不含硅，更适合冶炼IF钢、SPHC、SPHD等特殊钢。

  七 、 复合纯钙线的工艺操作:

    1、  耀聚祥钢水的钙处理方式分别为：喷粉处理、表面喂入包芯线、喂丝枪深入喂丝、喂线过程不易产生断线

    2、  普通喂线机就能实现。根据钢水终点冶炼情况和铝脱氧情况，确定喂线的量，已达到合适的铝钙比。及时调整喂线机喂线轮压力，保障喂线机在喂线过程中不打滑。使喂线机的自动计数准确可靠，以便掌握可靠的喂线量。根据钢包的大小调整喂线速度，减少钢水的翻腾氧化，以便顺利喂线。

  八 、 复合纯钙线参数：

         主要成分：Ca≥98%     直径：   9±0.25mm    加入量：0.35-0.4kg/吨钢    速度：1.5-2m\s    9mm

   九、  郑州耀聚祥工贸有限公司产品介绍：

   无缝钙线型号为 9个  10个  无缝复合钙线

   AD粉为 10、15、20、25...60AL

   铝灰为  10、15、20、25...60AL

   铝粒为95—99.***L

   铝屑为 90—97AL

   脱氧球为 10—40AL

   AD球为  10—40AL

此外，我公司也可按照客户要求订制生产各种规格、各种指标的冶金炉料产品。
