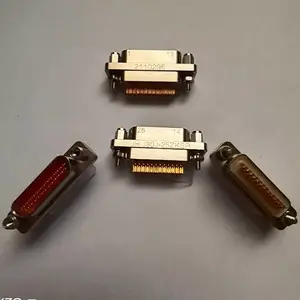

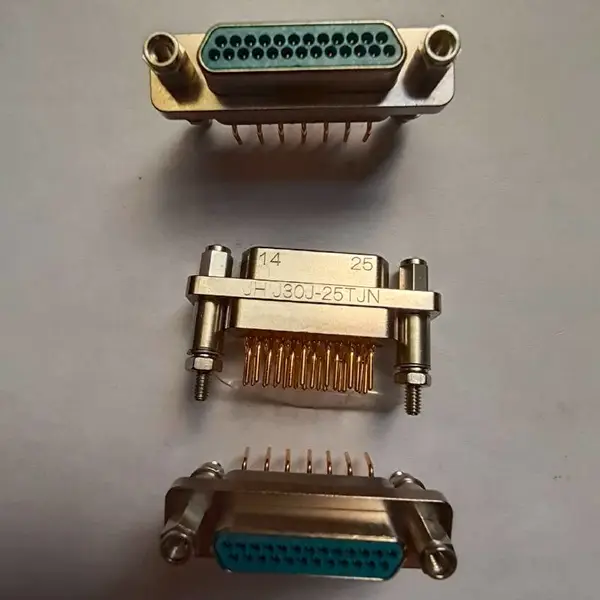

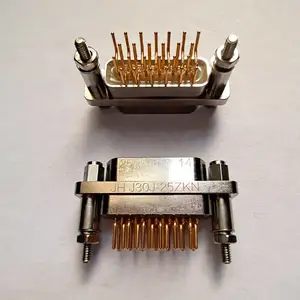

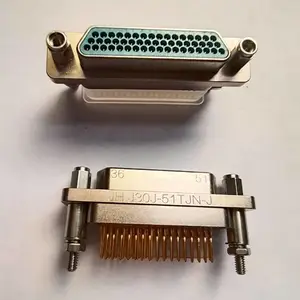

J30J直插印制板N、N3、N4、N8、N12型

产品特点：

1.用户应根据设备的安装方式选择锁紧组件，并在订货型号中注明；

2.接触件尾端与印制板的连接方式为直插式，且网格尺寸为2.54*2.54（列*行）；

3.N3型产品尾端的插脚长度在J30J-ZKN基础上加长至6.7；

4.N4型产品尾端的插脚长度在J30J-ZKN基础上加长至7.2；

5.N8型产品尾端的插脚长度在J30J-ZKN基础上加长至8；

6.N12型产品与N4相同，只是产品的命名不一样；

产品选用必知事项

J30J×-×TJ/ZK××-××（附加说明）
①②③④⑤⑥⑦⑧
①主称代号：J30J
②系列改型：不表示-非密封性插头部分

A-快锁型

C-外壳材料为锡磷青铜并镀镍

M-胶密封

M1-玻璃烧结密封

③接触件数目：9、15、21、25、31、37、51、66、74、100、144

④连接器与接触件种类：TJ—插头装插针ZK—插座装插孔

其他组件详情咨询

部分规格产品型号

J30J-21TJNJ30J-21ZKNJ30J-25TJNJ30J-25ZKN

J30J-31TJNJ30J-31ZKN J30J-15TJNP5J30J-15ZKNP5

J30J-21TJNP5J30J-21ZKNP5J30J-25TJNP5J30J-25ZKNP5

J30J-31TJNP5J30J-31ZKNP5 J30J-144TJN-JJ30J-144ZKN-J

J30J-21TJN-JJ30J-21ZKN-J J30J-144TJWJ30J-144ZKW

J30J-31TJNP5-JJ30J-31ZKNP5-J J30J-66TJNP5-JJ30J-66ZKNP5-J

J30J-9TJWJ30J-9ZKWJ30J-15TJWJ30J-15ZKW

J30J-21TJWJ30J-21ZKW J30J-15TJWP7 J30J-15ZKWP7

J30J-21TJWP7 J30J-21ZKWP7 J30J-66TJWP7 J30J-66ZKWP7

J30J-74TJWP7 J30J-74ZKWP7 J30J-25TJWP7-J J30J-25ZKWP7-J

J30J-31TJWP7-J J30J-31ZKWP7-J J30J-100TJWP7-J J30J-100ZKWP7-J

J30J-15TJ J30J-66ZK J30J-15TJS J30J-15ZKS

J30J-144TJ J30J-144ZK J30J-25TJSL J30J-25ZKSL

J30J-9TJS J30J-9ZKS J30J-144TJSL J30J-144ZKSL

J30J-21TJS J30J-21ZKS J30J-25TJS J30J-25ZKS

J30J-21TJSL J30J-21ZKSL J30J-100TJN-B J30J-100ZKN-B

J30J-66TJSL J30J-66ZKSL J30J-37TJN-B J30J-37ZKN-B

J30J-74TJSL J30J-74ZKSL J30J-100TJSL J30J-100ZKSL

J30J-9TJN-BJ30J-9ZKN-B J30J-15TJN-B J30J-15ZKN-B

J30J-144TJN-BJ30J-144ZKN-B J30J-144TJN J30J-144ZKN
