| 品牌：DAWNCAP | 型号：DHB | 系列：DHB |
| 标称容量：20UF | 介电材料：薄膜 | 容差：5% |
| 额定电压-AC：400V | 额定电压-DC：1200V |

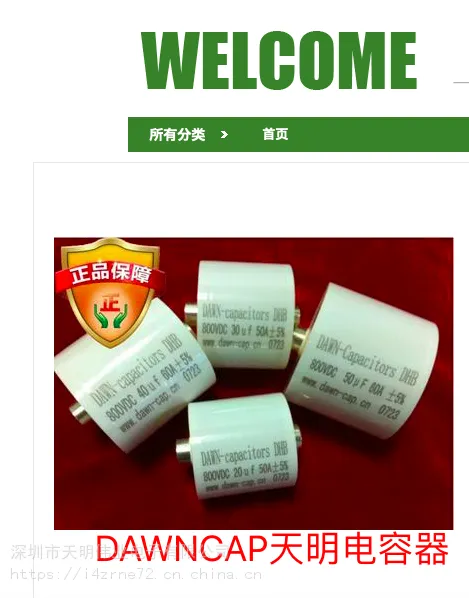

DHB滤波及高纹波电容器
广泛应用于UPS，SMPSs, 逆变电源，焊机电源等设备中输入输出滤波以及高频,高纹波电流用。
电介质：聚丙烯薄膜
结构：金属化膜干式结构
封装：阻燃迈拉胶带，阻燃（94V-0级）环氧封装
引出：镀锡铜螺母或片引出
高纹波电流
高稳定性,低损耗
具有自愈性
产品规格见附件
金属化膜直流滤波电容器
应用
太阳能/风能逆变器“DC-link”的平滑滤波；
逆变电源、UPS电源、大功率开关电源等母线电压的平滑滤波；
大功率变频器、逆变焊机等电力电子设备的平滑过滤。
● 产品描述
执行标准GB/T 17702.1 idt IEC 61071-1，GB/T2693 idt IEC 60384-1；
特殊金属化聚丙烯/聚酯膜无感卷绕而成；
产品用高性能阻燃环氧树脂封装于UL94-V0阻燃塑壳中；
应用具有自主知识产权的国家***技术制造；
产品具有很低的ESR、能耐受大的有效值电流Irms和峰-峰值电流Ipp；
可承受较高的非周期性峰值电压Us；
可直接替代平滑滤波电路中的电解电容，为电控系统的长寿命工作提供可靠保障。
● 工艺特点
采用标准化定制的内部结构件，可以确保内部连接可靠和ESR***，以及引出端子能够承受更大的扭矩力；
采用专用模具加工制造，可以***产品引出端子的尺寸精度，从而可确保多个产品并联使用时一次性安装成功。
● 性能指标
温度范围 (与工作电流有关) | -40～+85/105℃ ( Relating to operating current ) |
电容量范围 (可根据客户要求定制) | 50～880μF ( Others made to order available ) |
电容量偏差 ΔC/C | J：±5% K：±10% |
额定工作电压Un (可根据客户要求定制) | 450～1200Vdc ( Others made to order available ) |
端子间电压 UTT | 1.5Un ( 60s ) |
端子与外壳间电压 UTC | 4kVac ( 50/60Hz 60s ) |
其它产品：
DHC模块式滤波电容器
广泛应用于电磁炉、感应加热电源 半桥或半桥的串、
并联滤波电路。
电介质：聚丙烯薄膜
结构：双面金属化与金属化膜内串结构
封装：塑料外壳，阻燃（94V-0级）环氧封装
引出：镀锡铜片引出
能承受高脉冲电流，高dv/dtESL，ESR小
具有自愈性
技术性能/Specifications
引用标准/Reference standards | IEC 61071 60068 |
工作温度范围/Operating temperature range | -40~85℃ |
容量范围/Capacitance | 10~50μF |
额定电压 /Rated Voltage | 800-1200V.DC |
容量偏差 /Tolerance | ±10% |
极间耐电压 /Test voltage between terminals | 1.5Ur(DC) 10s 25±5℃ |
极壳耐电压 /Test voltage between terminals and case | 2000V 50Hz 60S, 25±5℃ |
损耗角正切/Dissipation factor | tgδ≤6×10-4 at 25±5℃ , 1KHz |
绝缘电阻/Insulation resistance | C*IR≥30000S, at 100VDC,25±5℃,60S |
预期寿命/Life expectancy | 100000h at Ur and 70℃ |
更多产品规格 欢迎 光临 ！
