CT系列时间继电器

■ 产品功能齐全，三种外形尺寸，用户可自由选择

■ CT-E型可设延时时间，范围单一，输出1c/o触点，性价比优良

■ CT-S型可设时间范围宽（0.05s-100h），具有2c/o输出触点， 应用更加广泛

■ CT-D型外形紧凑，最多可输出2c/o触点，17.5mm的宽度特别 适合安装于建筑配电箱柜

■ 三种时间继电器的时间设置均为直读刻度，操作简单、***

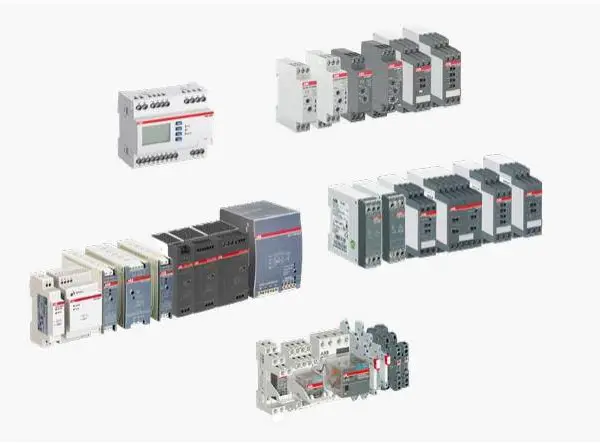

CM系列监视继电器

■ 实现单相电流、电压监视

■ 三相相序、缺相、过/欠电压、相不平衡监视

■ 不接地系统绝缘故障监视

■ PTC热敏电阻电动机保护

■ 温度监视和液位监视

■ 并网监视继电器

三相监视继电器 功能

相不平衡监视 如果三相供电电源由于负载分配不均匀出现不平衡时，电机可能会转换部分能量成为无功功率，致使这部分能量损失，导致电机高热。其 他保护器件无法检测出持续的不平衡会导致电机损坏，而具有相不平衡监视功能的CM系列三相监视器能够可靠地检测这种危险的情 形。

相序 在运行过程中改变相序或在启动前发生相序错误会改变所连接设备的旋转方向。发电机、泵或旋转风扇的旋转方向错误会导致设备无法 正常工作。尤其是可移动设备，如建筑机械，必须在电机启动之前检测相序。

缺相 缺相有可能会导致设备动作的不确定，例如电机的起动受到干扰。CM监视继电器会在某一相的电压跌落到60%额定电压以下时检测为 缺相。 电压监视 电气设备如果持续运行在超出电压允许范围的供电系统中运行，可能会导致电气设备的损毁。例如当欠电压时不能确保电机安全起动， 或是在“不允许”电压范围内接触器的开关状态不能确定，这些都有可能导致电气设备工作状态不确定或是损坏。

相序监视功能可选 可通过旋转开关或DIP开关关闭相序监视功能。这样，就能够监控相序与应用无关的三相电源，例如，可正反转的电机、加热等应用。

自动相序校正 通过 DIP 拨码开关设置自动相序校正功能有效，以确保不固定移动设备的相序总是正确。例如建筑机械，负载输入端总是需要连接正确 的相序。详细接线请参考功能描述和功能图。
