长洁CJHJ-YC智慧工地扬尘在线监测系统的介绍

概述

2013 年 9 月 12 日办公厅发布的《大气污染行动计划》指出，当前，我国大气污染形势严峻，以可吸入颗粒物（PM10）、细颗粒物（PM2.5）为特征污染物的区域性大气环境问题日益突出，损害人民群众身体健康，影响社会和谐稳定。空气中主要污染物不是 PM2.5 就是 PM10。在建工地和道路扬尘等给PM10 的贡献***，而工地扬尘的监管与治理存在量大、分散、随机和取证不容易等难点。因此建筑工地监管和扬尘治理，是减少大气污染工作的一项重要内容。相关监管部门急需建立一套以高效的监测和信息化技术为一体的建筑工地扬尘在线监控系统。

具体现状如下：

1、监管对象种类多、更新频繁、地域、时域分布离散，难以集中监管执法；

2、传统检测技术落后，缺乏在线监测技术和定量化的监管手段；

3、监管部门人力有限，无法实现 24 小时监管；

4、监测数据缺乏共享，难以实现多部门联合执法；

项目背景

项目依据

 《大气污染法》

《环境空气质量标准》（GB3095-2012）

《大气污染物综合排放标准》（GB16297）

《大气污染物综合排放标准》（GB16297）

《计量检定规程—光散射式数字粉尘检测仪》（JJG846）

《公共场所空气中可吸入颗粒物（PM10）测定方法-光散射法》（WS/T206）

《污染源在线自动监控(监测)系统数据传输标准》（HJ/T212-2017）

《环境空气颗粒物（PM10 和 PM2.5）连续自动监测系统技术要求及检测方法》（HJ653）

第三：扬尘在线系统

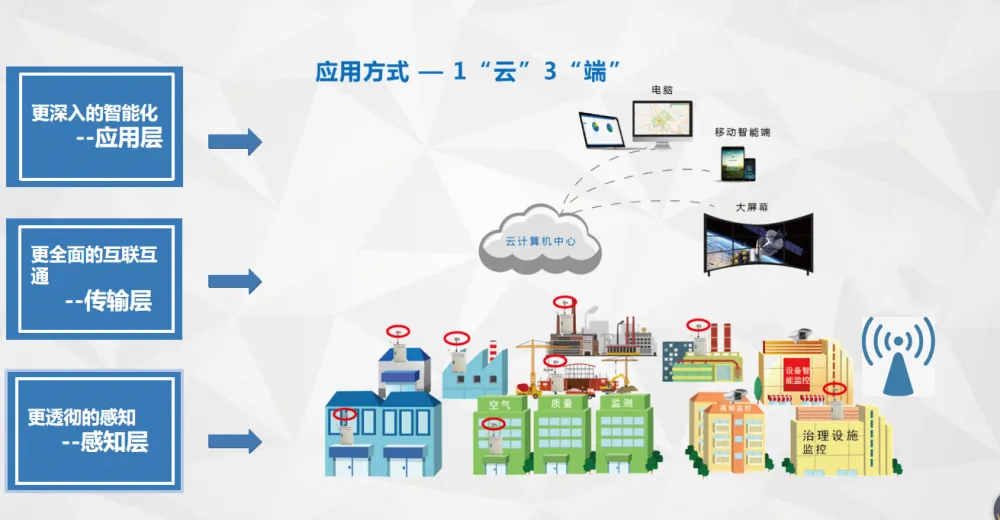

扬尘检测系统整体架构

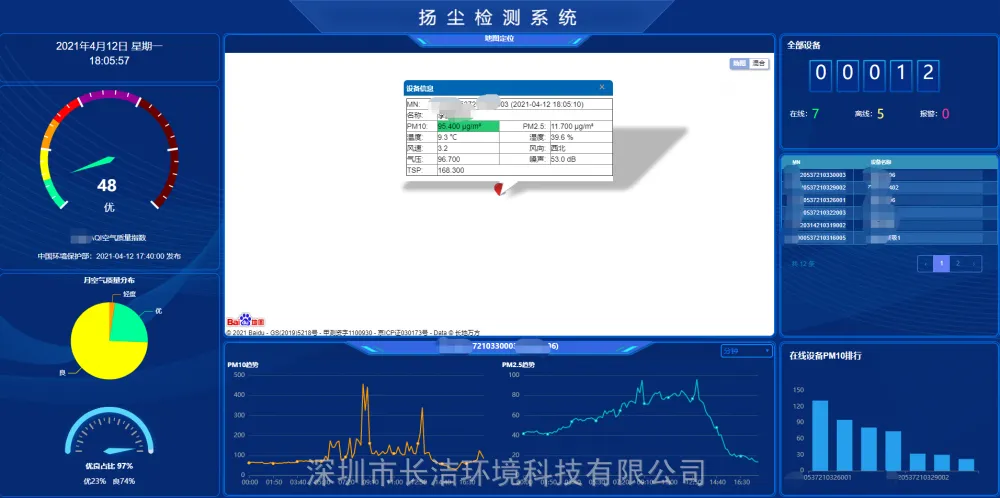

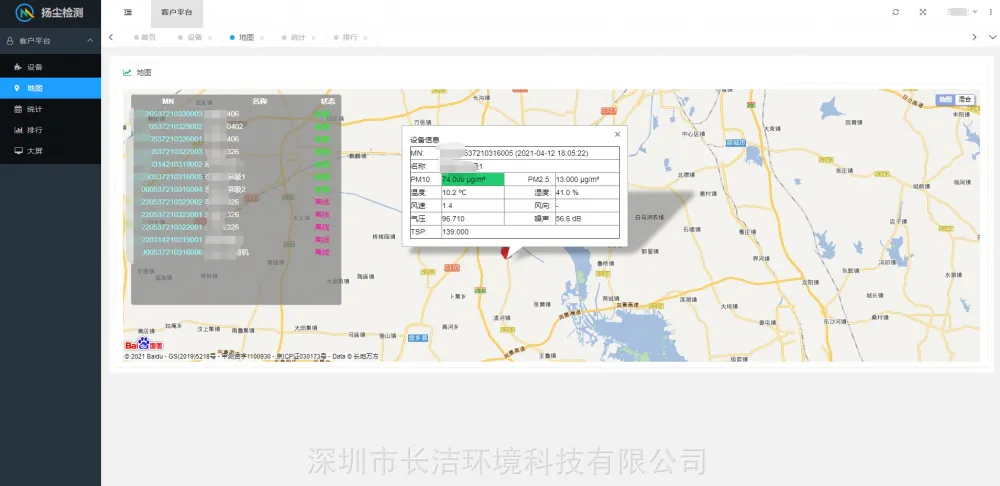

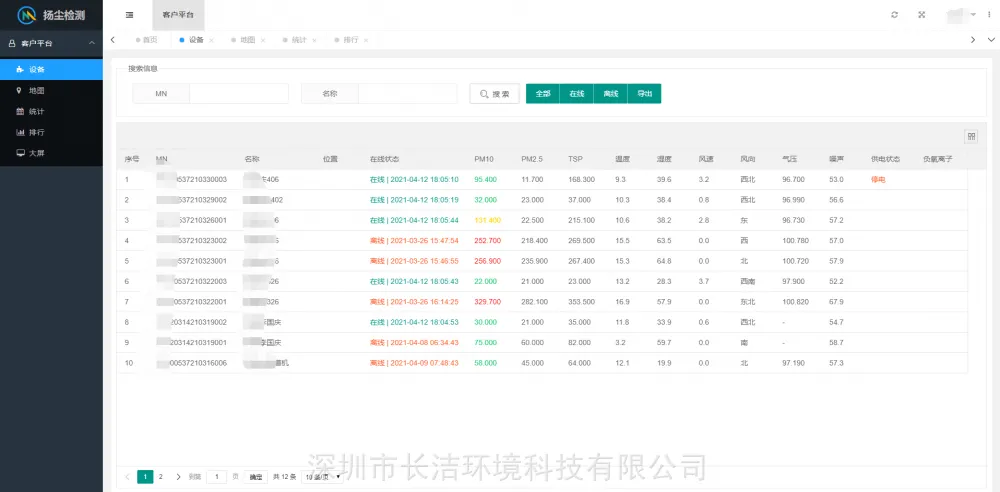

扬尘数据监测

可以通过网络传输前端传感器所采集到的环保数据，对 PM10、PM2.5、TSP、噪声、气象五参等数值和视频信号进行传输做视频叠加，传输至住建局监控中心，对扬尘、噪声的指标进行监测的同时，对环境现场的运行情况进行视频监控，无缝集成污染源数据检测系统和综合视频监控系统，在前端真正做到环保在线监测系统与视频安防系统的整合应用，有效降低整个系统的成本。

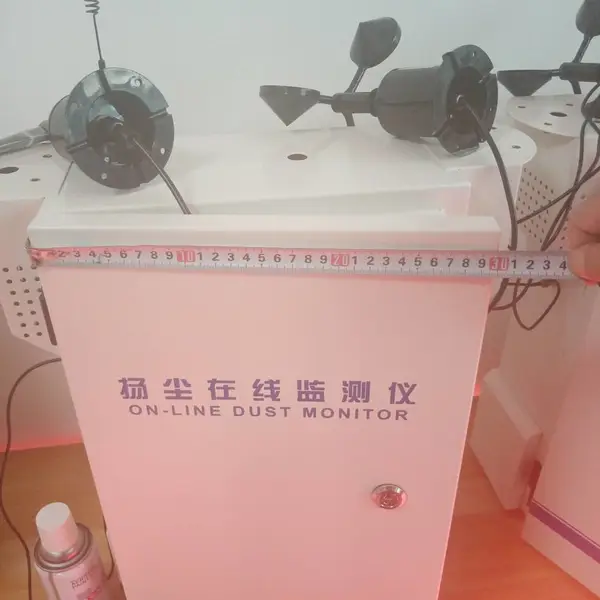

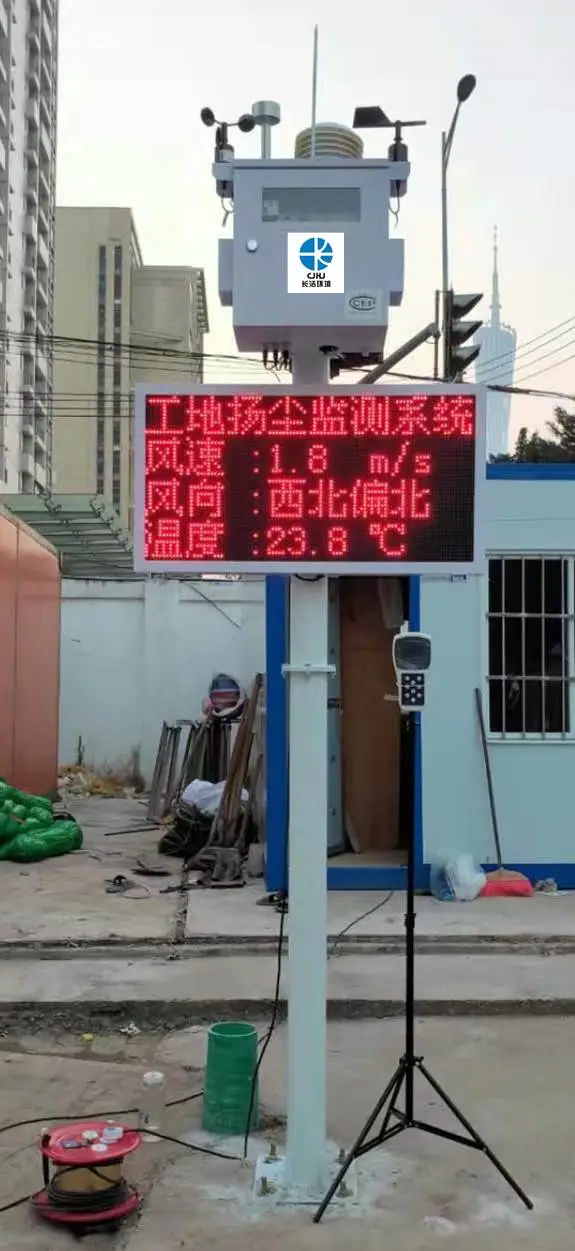

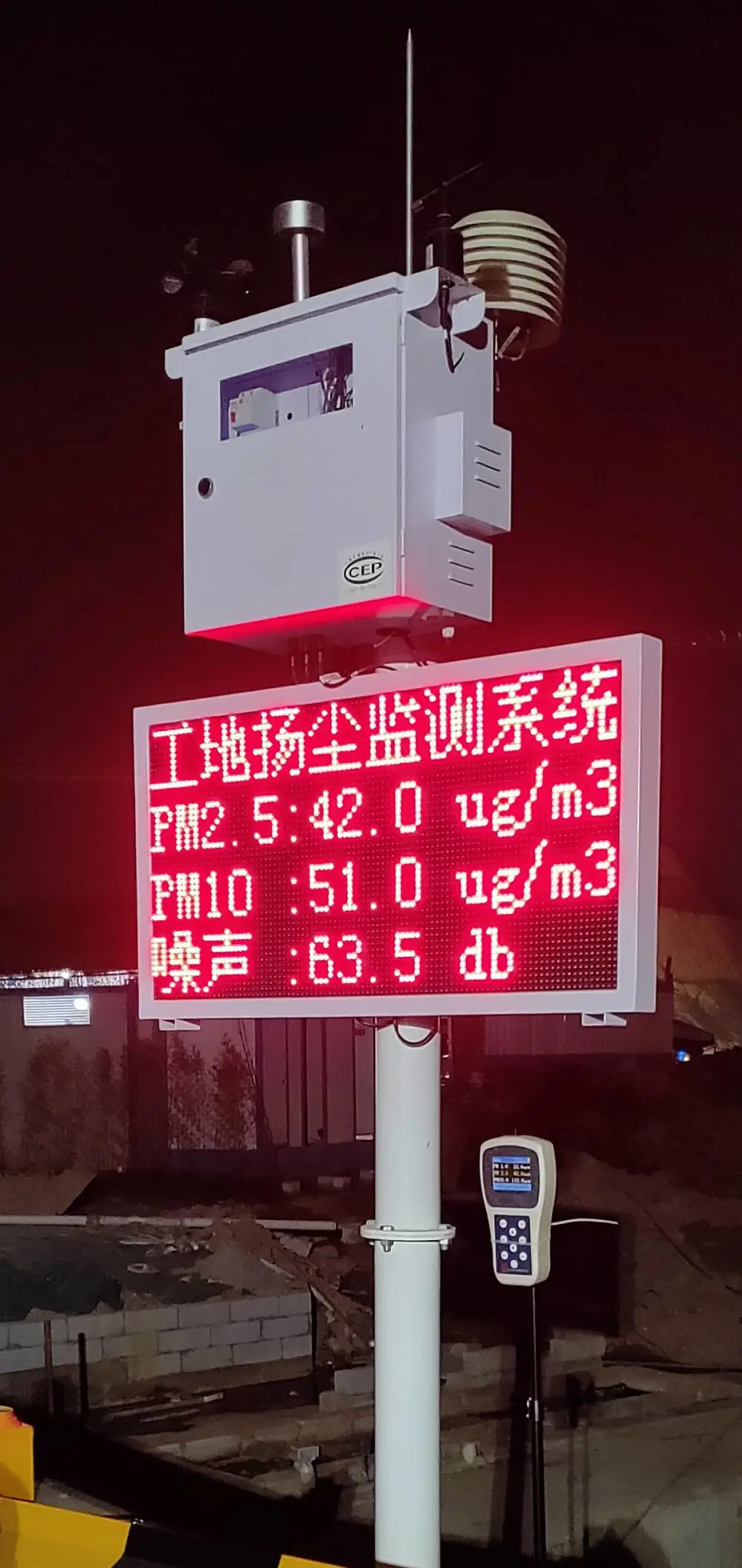

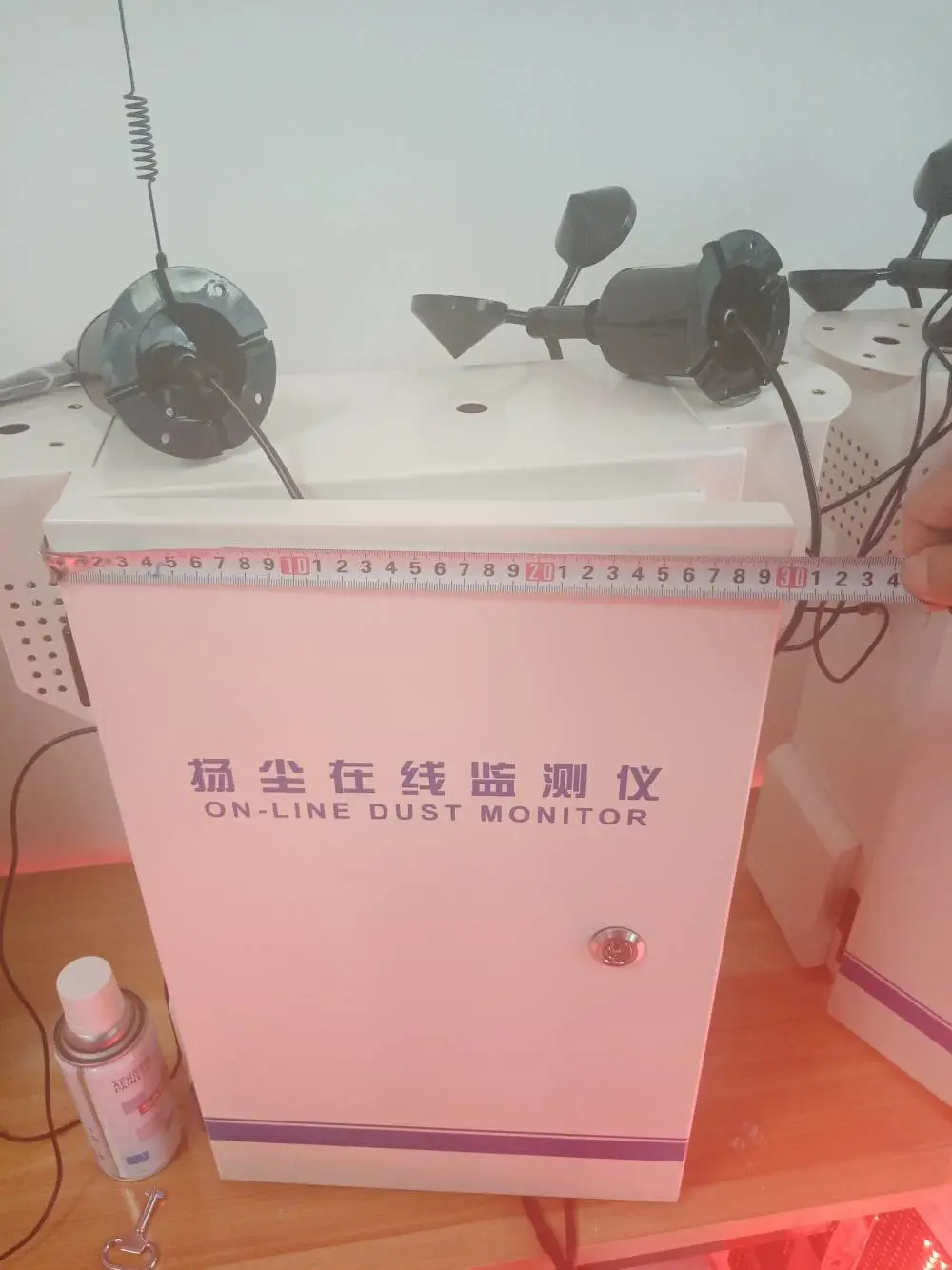

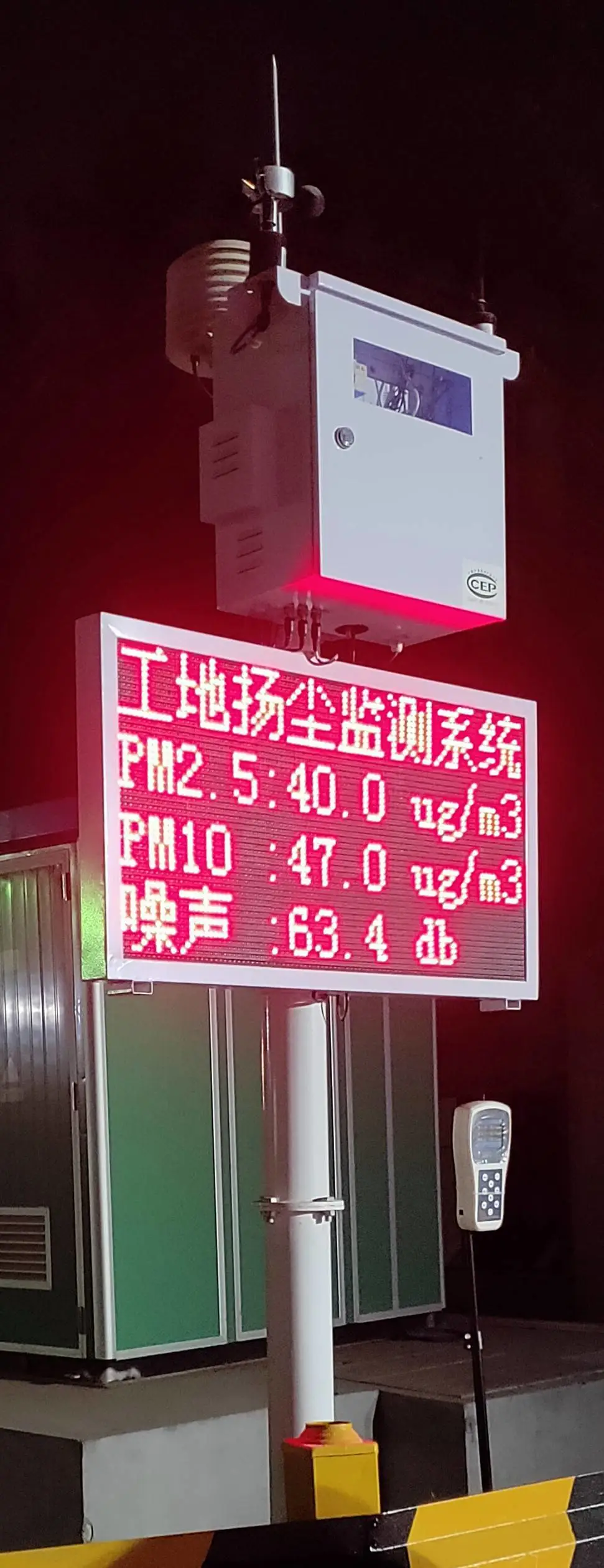

第四：扬尘在线监测仪

扬尘在线检测仪配置

物联网接入服务器

采用的通信 SOC处理器，双核四线程，主频高达 880MHz，标配大容量 Flash。基于强大的硬件平台，可以实现功能丰富的软件，以满足多样化的监测应用。

2、功能丰富

深度定制的CJHJ 操作系统，支持 GPRS，RJ45、ZigBee、LoRa、WIFI、NB-IOT 等通讯方式。灵活的组网和安全的数据传输。

3、系统优化升级

支持远程升级，系统配置，本地存储 1 年，支持 U 盘导出；

4、主板特征

主板及元器件均符合工业级标准，支持 9 ~ 36V 宽电压输入，环境温度范围可达 -20 ~ 65℃。具有网络连通性监测软件，当出现故障时可自动复位系统，支持通过发送远程命令远程重启.远程升级。双 USB 接口。系统运行更稳定：增加看门狗功能。

5、云端管理

提供免费的云端管理平台，可对设备进行远程集中管理，实现状态监控、统一配置等功能。可根据用户需要、部署私有云平台。

6、模块扩展

支持扩展 ZigBee/3G/4G 模块实现无线上网，免布线安装，适合在偏远环境下应用。

7、物理特性

铝合金面板，美观大方；钢制骨架，稳固。

（粉尘颗粒物）传感器监测单元

扬尘监测技术原理：激光技术（光散射原理，光学粒径切割，无需物理粒径切割器）检测。

采样方式：泵吸式。PM2.5/PM10/TSP 同时输出。

重复性：≤10% 测量精度：≤15% 。

分辨率：0.1ug/m? 。

颗粒物量程：

PM2.5:0.01-1000ug/m?；PM10:0.01-3000ug/m?；TSP：0.01-10000ug/m? ；

流量：2.0L/min ±5% 恒定流量；

采样时间：30 秒 采样间隔：2 分钟。

数据更新频率：≥1 秒。

数据上传方式：GPRS 数据上传频率：1 分钟，可设置外部供电：220VAC±10%0.*** 50Hz。

使用环境：

温度-30~70℃；湿度＜90%RH（无凝露）；气压 86~106kPa。

可扩展监测参数指标：气象五参数（风速、风向、温度、湿度、气压）；噪声。
