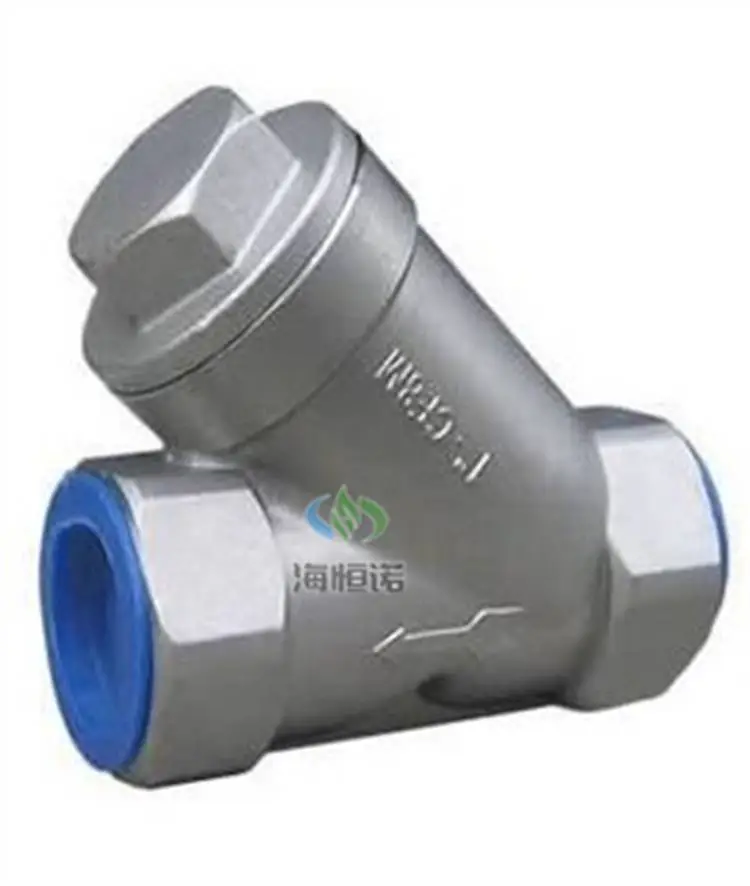

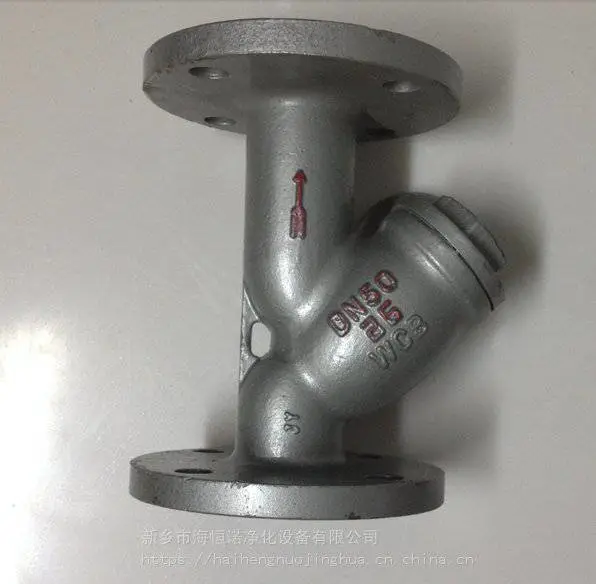

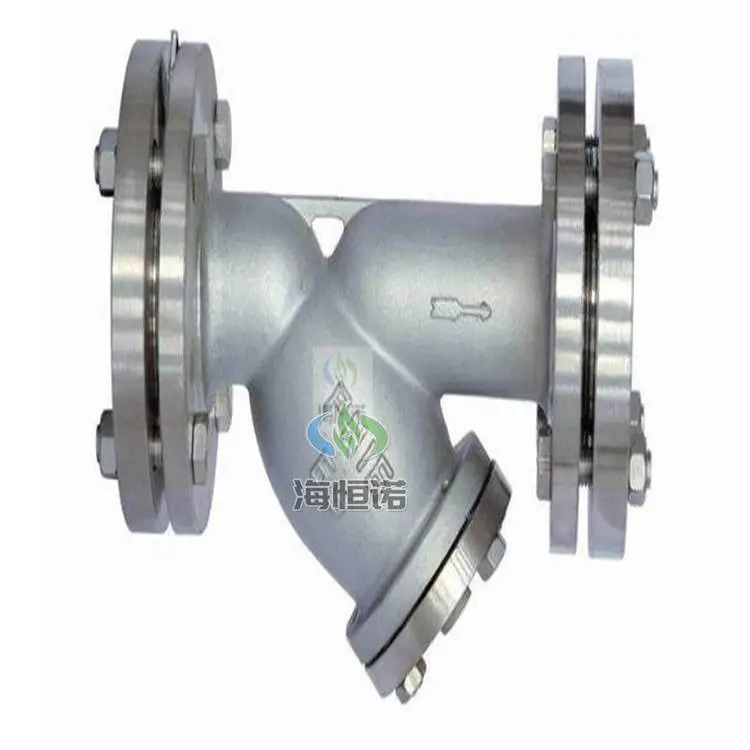

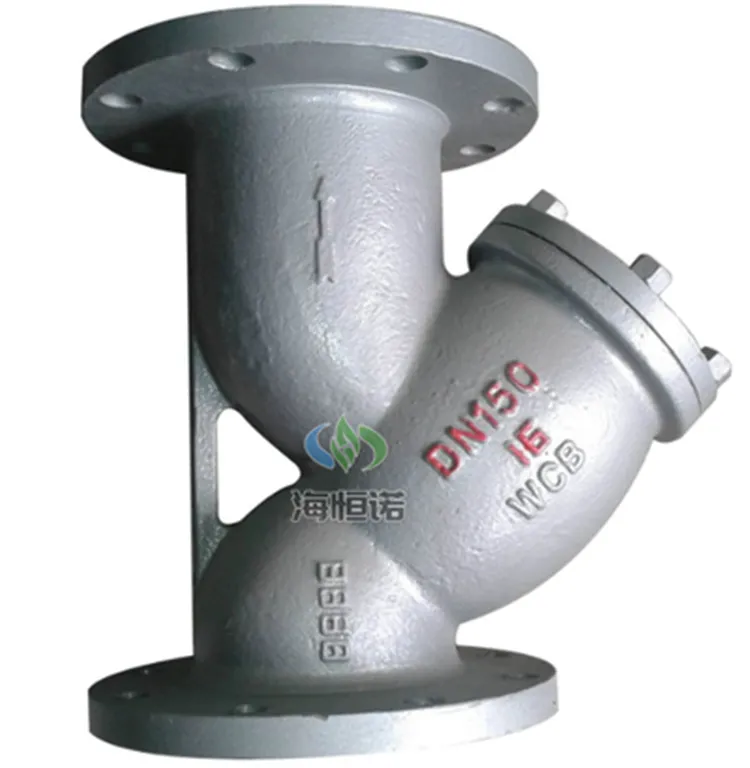

Y型过滤器,不锈钢Y型过滤器,拉杆式Y型过滤器
Y型过滤器结构特点:

本厂生产的Y型过滤器与水力控制阀系列及其它主要阀门等配套使用的。管道中的介质首入过滤器，洁净水通过滤网再进入连接阀门中，而杂物、砂子、锈块及其它各种杂物则留于过滤桶内，使种类阀门不会由于机械杂物卡入密封面而失灵。

【Y型过滤器】除了与水力控制阀配套使用外，还可以单独应用于冷、热循环系统、压缩气、蒸汽、油类等介质的管路需要除掉机械杂物的场合。Y型过滤器具有结构、阻力小、排污方便等特点。排污时可打开排污阀，利用管道内的压力将污物排出。

通径DN L H H1 H2 b Z-фd

15 140 95 65 45 14 4-ф14

20 150 105 75 55 14 4-ф14

25 150 115 85 65 14 4-ф14

32 160 140 100 78 16 4-ф18

40 180 150 110 85 16 4-ф18

50 205 165 125 100 16 4-ф18

65 240 185 145 120 18 4-ф18

80 270 200 160 135 20 8-ф18

100 305 220 180 155 20 8-ф18

125 340 250 210 185 22 8-ф18

150 390 285 240 210 24 8-ф23

200 470 340 295 265 26 12-ф18

250 595 415 355 320 30 12-ф26

300 640 460 410 375 30 12-ф26

350 800 570 470 435 34 16-ф26

400 890 620 525 485 36 16-ф26

450 1000 680 585 535 44 20-ф30

500 1150 790 650 608 48 20-ф34

600 1300 1400 1050 960 48 20-ф42
