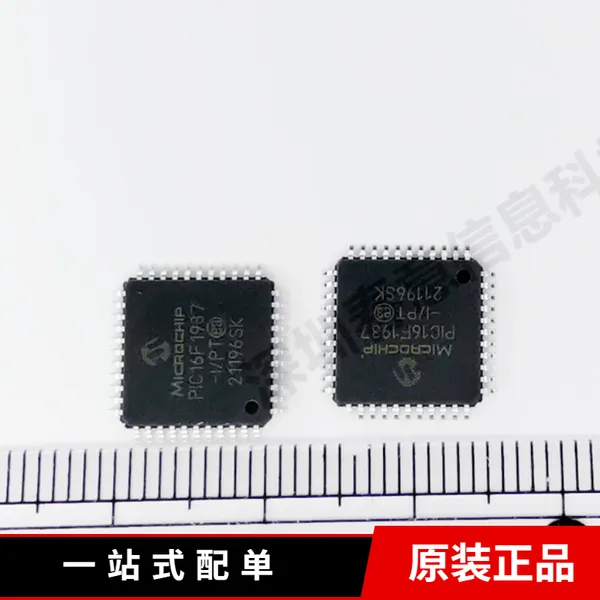

本数据表包含的设备:
其他PIC16(L)F193X设备
高性能的RISC CPU:
?只有49个学习说明:
-除分支外的所有单周期指令
?操作速度:
- DC - 32 MHz振荡器/时钟输入
- DC - 125ns指令周期
?高达16K x 14 Words of Flash Program Memory
?1024字节的数据内存(RAM)
?自动上下文中断能力
储蓄
?16级深层硬件栈
?直接、间接和相对寻址模式
处理器读访问程序内存
Pinout兼容其他28/40/44针
PIC16CXXX和PIC16FXXX单片机
特殊的单片机特点:
?精密内部振荡器:
-工厂标准校准至±1%
-软件可选频率范围从
32兆赫至31千赫
?省电睡眠模式
?上电复位(POR)
?电源启动定时器(PWRT)和振荡器启动
计时器(OST)
?browout Reset (BOR)
-可选择之间的两个行程点
—在Sleep选项中禁用
?多路主清除与上拉/输入引脚
?可编程代码保护
?高耐久性Flash/EEPROM电池:
- 100,000写Flash耐力
- 1,000,000写EEPROM耐力
—Flash/Data EEPROM保留:> 40年
?宽工作电压范围:
- 1.8 v - 5.5 v (PIC16F193X)
- 1.8 v - 3.6 v (PIC16LF193X)
PIC16LF193X低功耗特点:
?待机电流:
- 60 nA @ 1.8V，典型
?操作电流:
- 7.0?A @ 32 kHz, 1.8V，典型(PIC16LF193X)
- 150?A @ 1 MHz, 1.8V，典型(PIC16LF193X)
?Timer1振荡器电流:
- 600 nA @ 32 kHz, 1.8V，典型
?低功率看门狗定时器电流:
- 500na @ 1.8V，典型(PIC16LF193X)
外围的特点:
?多达35个I/O引脚和1个输入专用引脚:
-直接LED驱动的高电流源/汇
-单独可编程中断引脚
改变针
-单独可编程弱引体向上
?集成LCD控制器:
-多达96段
-可变时钟输入
——对比控制
-内部电压参考选择
?电容感应模块(mTouchTM)
-多达16个可选择的通道
?A / D转换器:
- 10位分辨率和多达14个通道
-可选择1.024/2.048/4.096V电压
参考
?Timer0: 8位计时器/计数器
可编程的预定标器
?增强Timer1
-专用的低功耗32 kHz振荡器驱动器
- 16位定时器/计数器与预调节器
- External Gate输入模式
单发射击模式
——Interrupt-on-gate完成
?Timer2, 4, 6: 8位定时器/计数器与8位周期
寄存器，预标器和后标器
?两个捕获，比较，PWM模块(CCP)
- 16位捕获，。125号决议ns
- 16位比较，。125号决议ns
- 10位PWM，。31.25 kHz频率
?三种增强捕获，比较，PWM
模块(ECCP)
- 3个PWM时基选项
—自动关机和自动重启
- PWM转向
-可编程死带延迟
?pic16f1934
?pic16f1936
?pic16f1937
?PIC16 (L) F1933 (DS41575)
?PIC16 (L) F1938/9 (DS41574)
注:PIC16(L)F193X设备在本
数据表适用于PIC16(L)F1934/6/7
