| 品牌:上海渤工 | 型号:F745X-25C | 连接形式:法兰 |
| 驱动方式:水力控制 | 流动方向:单向 | 材质:铸钢 |
| 形态:柱塞式 | 公称通径:DN40-800 | 零部件及配件:配件 |
| 外形:中型 | 标准:国标 | 压力环境:高压 |
| 工作温度:常温 | 类型(通道位置):二通式 | 适用介质:水 |
| 规格:DN40-800 | 包装:木箱、布袋 |
产品名称 | 遥控浮球阀 |
产品型号 | F745X |
公称通径 | DN40-800mm |
压力范围 | 1.0-2.5MPa |
阀体材质 | 铸铁、球墨铸铁、铸钢、不锈钢 |
工作原理:
当管道从进水端给水时,由于球阀、浮球阀是常开的,水通过微型、球阀B、控制室、球阀A、浮球阀进入水池,主阀控制室不形成压力,主阀开启,水塔(池)供水。
当水塔(池)的水面上升至设定高度时,浮球浮起关闭浮球阀,控制室水压升高推动主阀关闭,供水停止。当水池水面下降后,浮球阀重新开启,控制室水压下降,主阀再次开启继续供水,保持液面的设定高度。
产品特点:
1、关闭严密。主阀密封采用橡胶密封环密封,关闭动力由主阀控制室自动形成,保持合适关闭力。
2、操作方便,无需为阀门另配电控系统。阀门随液面高度变化自动开启和关闭。
3、阀体采用了全通道、直流式、流线型设计。

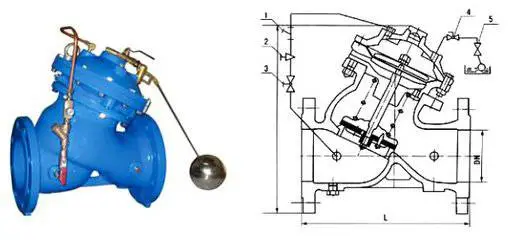

内部结构图及主要零部件材料:
零件名称 | 零件材料 |
阀体 阀盖 | WCB |
阀座 阀盘 | 铜合金 |
密封圈 O型圈 | 丁腈橡胶 |
阀杆 | 2Cr13 |
弹簧 | 50CrVA |
针型阀 | 铜合金 |
球阀 | 铜合金 |
浮球阀 | 铜合金 |
微型过滤器 | 不锈钢 |

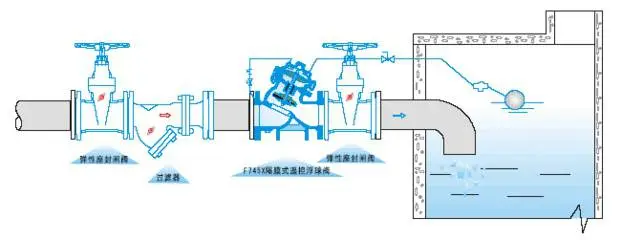

安装示意图:
