FCS-G1/2A4P-AP8X-H1141-产品介绍

　　流量监控器是基于热交换原理设计的（热传递/热损失过程）。其内部使用了两个热敏电阻，组成一个惠斯通电桥，其中一只电阻受被监测流体介质温度的影响，另一只连接到一个加热元件上。当给设备上电后，加热线圈将电能转化成热能。如果管道内没有流动，两个热敏电阻反映出的电阻偏差是一个固定值。

　　而当流体介质流过流量监控器时，加热线圈产生的热量将被带走一部分（取决于介质的流速），从而使加热线圈的温度相应降低，同时使两只热敏电阻之间的偏差值改变，最终的结果使得电桥的输出电压改变。

　　通过测量、比较桥路的输出电压值，就可以准确地了解流体介质的实际流动状态。

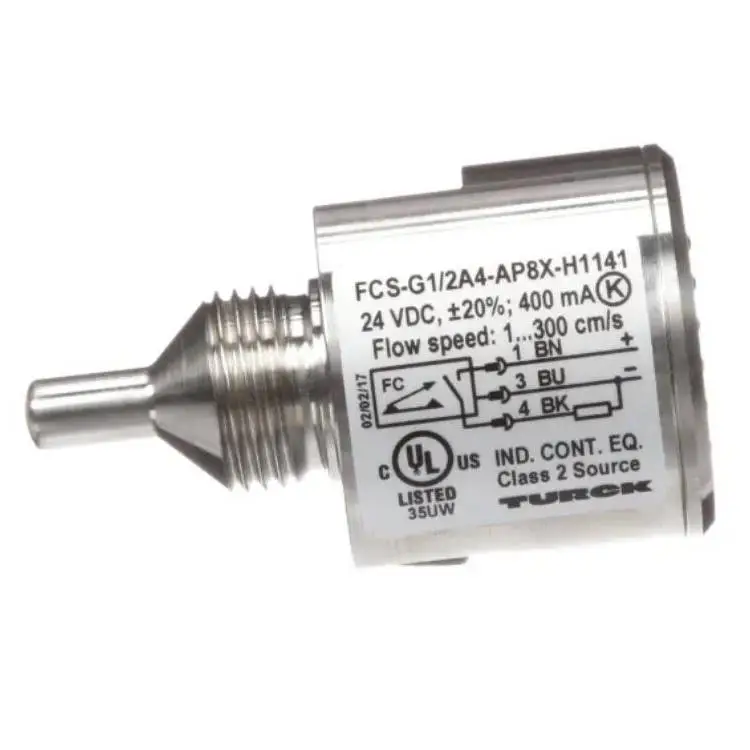

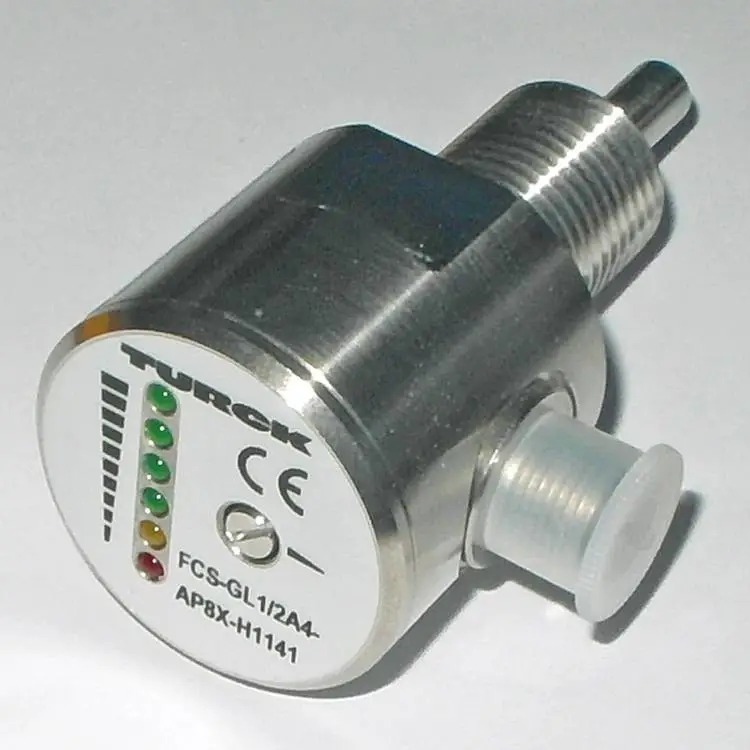

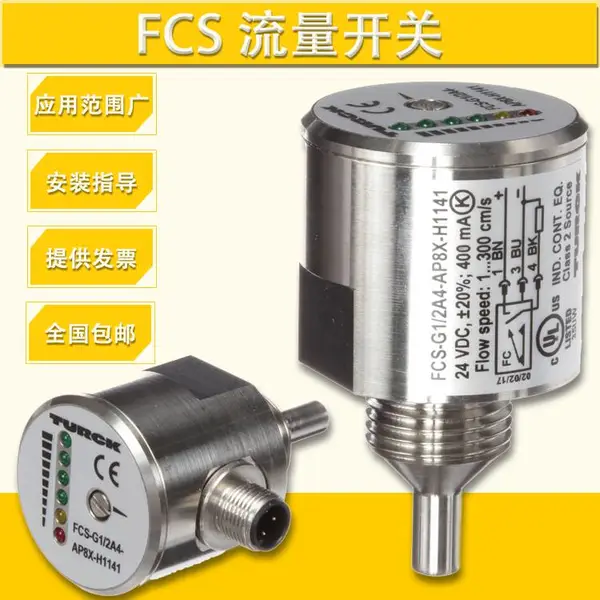

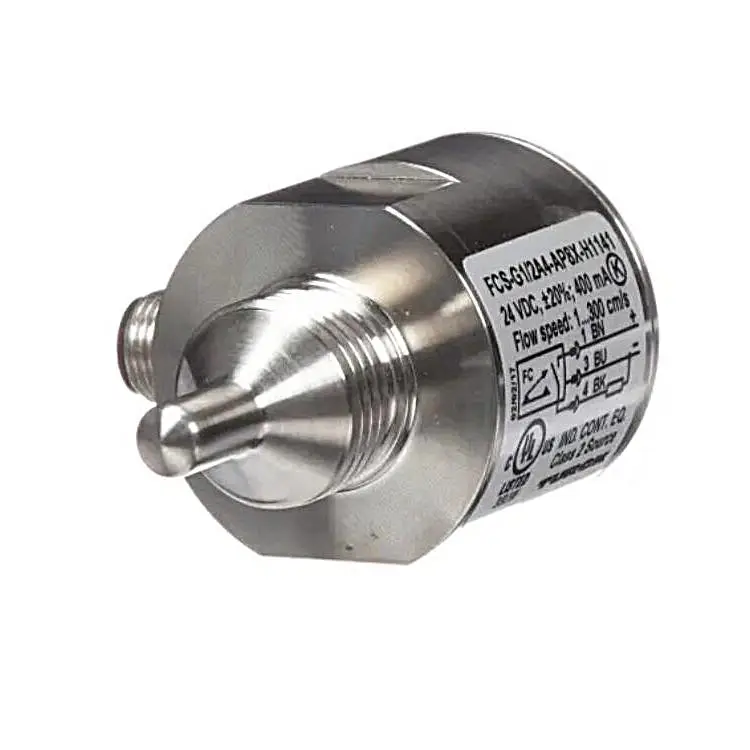

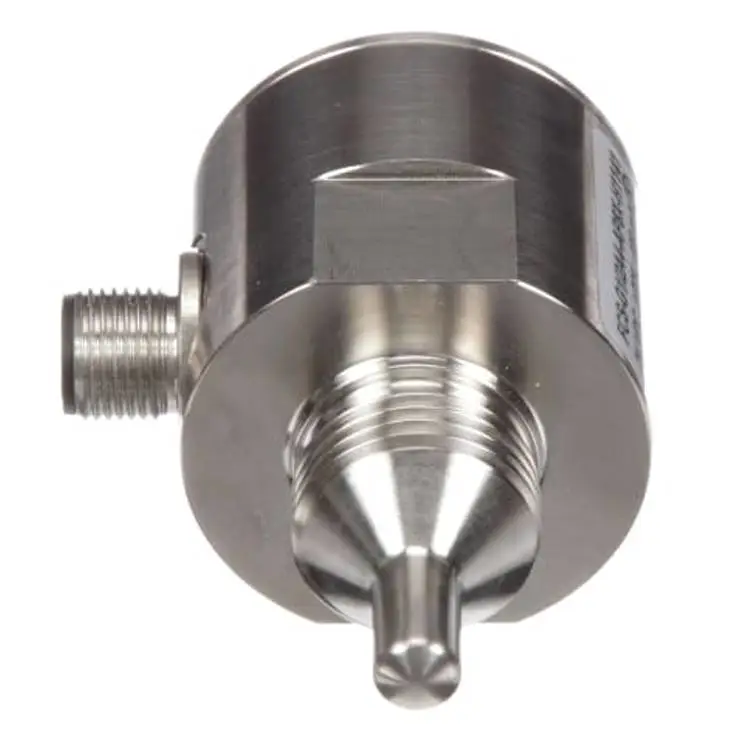

        FCS-G1/2A4P-AP8X-H1141是一款紧凑型插入式流量传感器具有不锈钢外壳，可通过三通，焊接部件或适配模块安装，探头只需插入液体中大于5mm即可正常工作。

产品特点

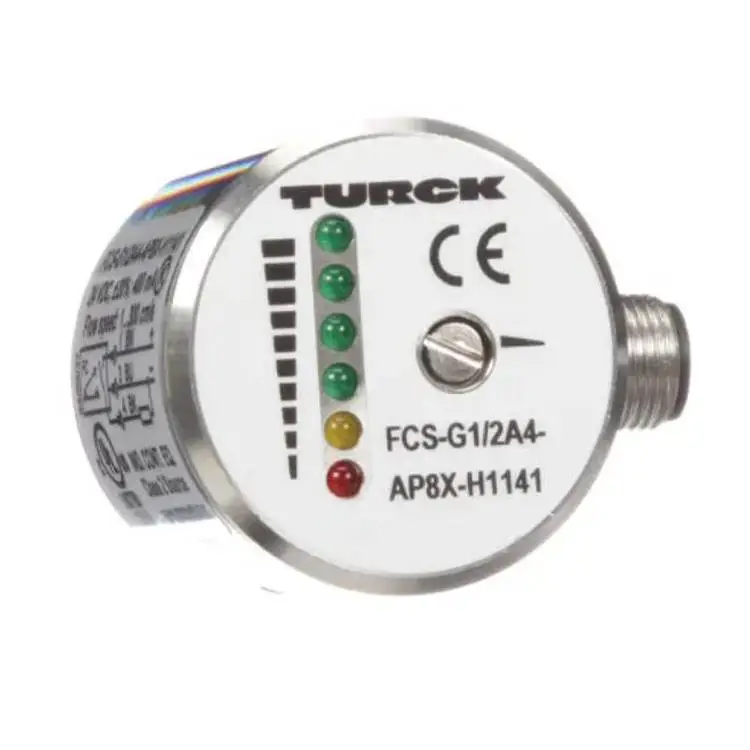

6个LED灯，清晰指示介质流动状态。

动作点现场设定，操作简便可靠。

杰出的产品性能：耐压高达500bar，温度可至120 ，温度梯度250K/min,***产品可靠工作。

安装方式灵活多样。

丰富的产品类型，可进行各种介质的检测。

输出形式多样，可提供晶体管、继电器、模拟量（电流）信号输出，高限度满足控制需要。

产品参数

产品细节

应用举例

应用于化工、石化行业，以及相关的生产过程领域泵功能检测，泄露和液位控制等，在危险场所中监控流体介质的流量，监控腐蚀性流体介质的流量。

应用于食品加工、制造行业，以及相关的系统工程食品加工（无菌环境）清洗过程，过滤器状态检测

应用于空调、通风系统，以及相关的系统工程空调工艺，冷却系统吸风机，空冷机控制

应用于水利行业水分配系统中泵的控制（空载保护）

应用于汽车制造，金属加工和钢铁冶炼行业冷却液和润滑液的流量液压和供水系统

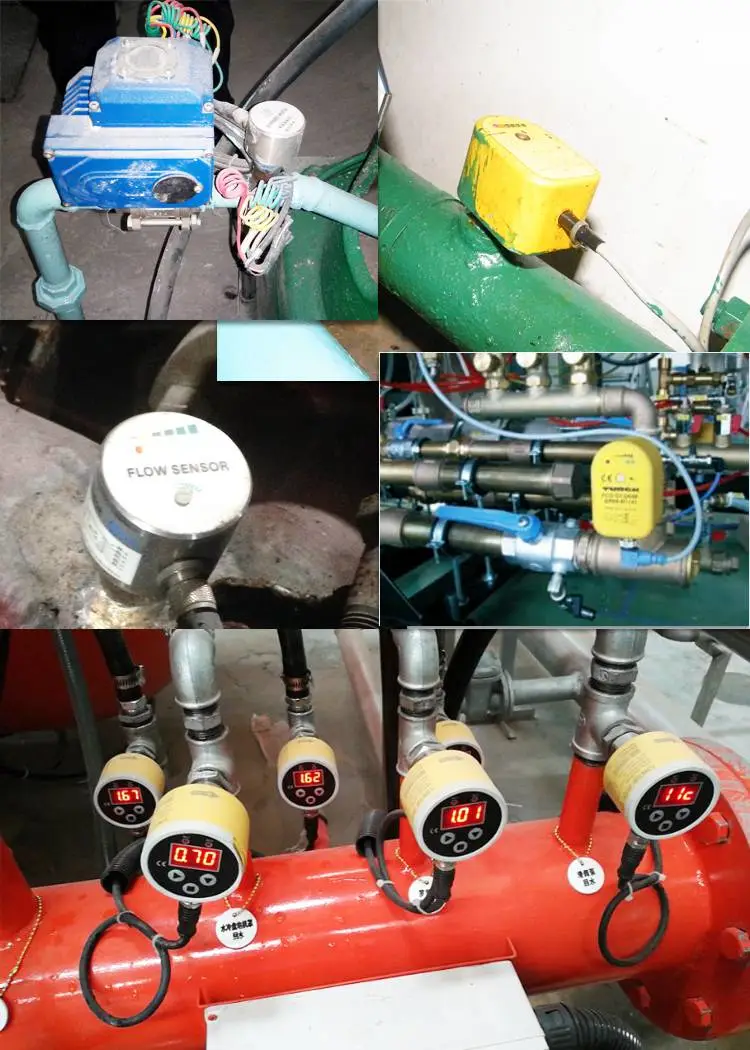

在工厂和过程自动化的各个领域，都需要来监控液体或气体的流量，而且流量传感器有十分广的应用：监控冷却液的循环情况，防止泵空转，检测通风井或空调系统的气流状态及制造系统中添加量的控制。在上述应用中，并不需求准确测量流量，而往往是要监控某个限定流量。流量开关可监控最小和最大流速，介质是否流动并指示流体状态变化。流量开关应用实例：

知识扩展

传统靶式流量开关的9大缺点

传统靶式流量开关用于检测单向或双向流动的空气、油和水，介质内不应有缠绕性杂物。使单刀双掷微动开关在设定流量上动作，输出开关信号；双向检测时，挡板偏移推动磁性模块上移，驱动开关模块动作；靶流开关已使用很多年，价格非常低。

传统靶式流量开关9大缺点：

1、防护等级低，容易使水汽进入。

2、靶流开关不能使用于低温场合（0℃以上）。

3、安装在小管径安装难度大，且阻力超大。

4、传统靶式流量开关容易产生冷凝水，导致微动开关失效

5、安装要求高，要求水流开关前后各大于5D的直管段

6、靶片长期受压容易疲劳失效，表现为断靶片或失去弹性。

7、流量开关承压低，一般为10bar，不锈钢波纹管可以做到16bar。

8、容易出现误动作，致使控制系统必须设置延时时间，存在潜在风险。

9、靶式流量开关无法做到准确设置流量保护值，即使工厂配好三通设定好，在现场由于压力改变导致波纹管的受力不同致使流量值发生很大的偏移。故事：2002年清华同方使用的靶式流量开关已做过实验。
