一 什么是双电源转换开关？

双电源自动转换开关（ATSE）分为CB级和PC级两个级别。

CB级：配备过电流脱扣器的ATSE，它的主触头能够接通并用于分断短路电流。PC级：能够接通、承载，但不用于分断短路电流的ATSE。

使用类别：AC-33B，适用电动机混合负载，即包含电动机，电阻负载和30%以下白炽灯负载，接通与分断6le,cosφ=0.5。

使用类别：AC-31B，适用无感或微感负载，接通与分断电流为1.5le,cosφ=0.8。

二、双电源转换开关应用以及分类

双电源自动转换开关主要用在紧急供电系统，将负载电路从一个电源自动换接至另一个（备用）电源的开关电器，以确保重要负荷连续、可靠运行。因此，双电源自动转换开关常常应用在重要用电场所，其产品可靠性尤为重要。

双电源自动转换开关的控制器对两路电压/电流同时进行检测，对高于额定值(可调)的电源电压判为过电压，对低于额定值(可调)的判为欠电压。微机控制电路对上述检测结果进行逻辑判断，处理结果通过延时(可调)电路驱动相应的指令向电动操动机构发出分闸或合闸指令。

双电源自动转换开关一般由两部分组成：

开关本体+控制器

而开关本体又有PC级（整体式）与CB级（断路器）之分。

PC级：能够接通、承载、但不用于分断短路电流的ATSE。其主体是负荷（隔离）开关，为机电一体式开关电器，转换机构由电机或励磁驱动。

CB级：配备过电流脱扣器的ATSE，它的主触头能够接通并用于分断短路电流。由断路器（微型断路器或塑壳断路器）另配机械联锁装置。控制器主要用来检测被监测电源（两路）工作状况，当被监测的电源发生故障（如任意一相断相、欠压、失压或频率出现偏差）时，控制器发出动作指令，开关本体则带着负载从一个电源自动转换至另一个电源。

三、双电源自动转换开关结 构以及四种形式

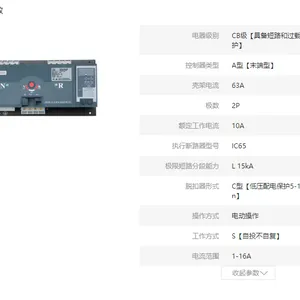

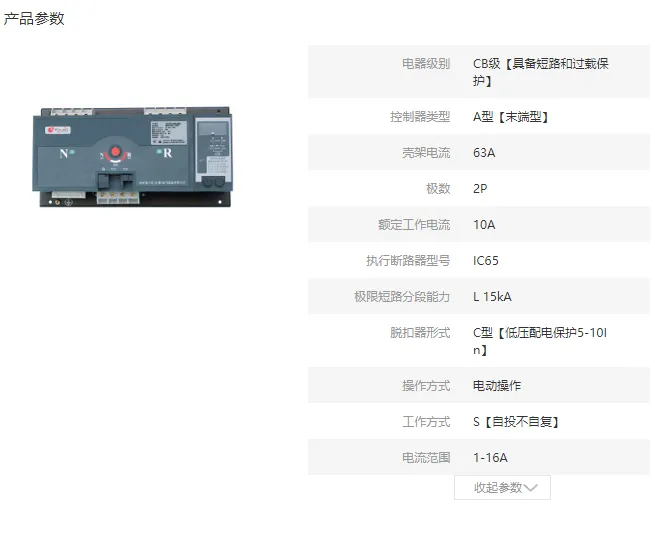

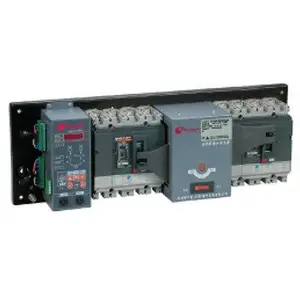

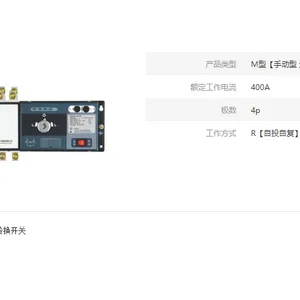

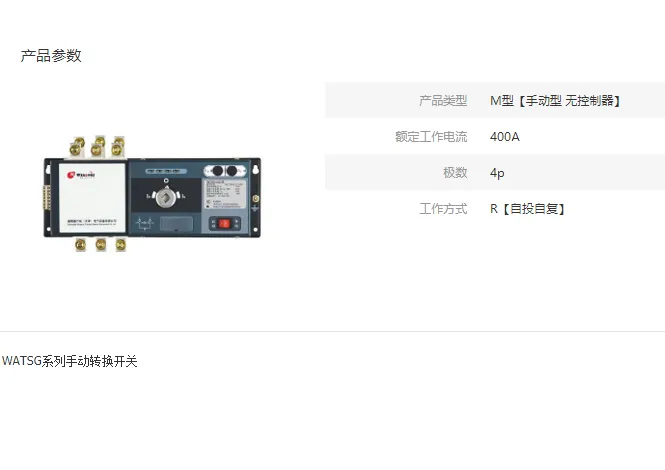

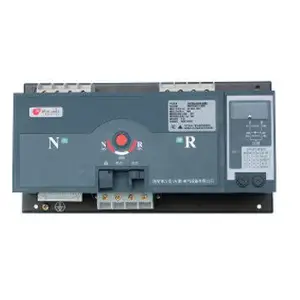

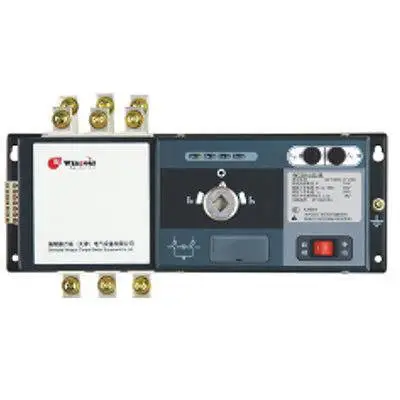

双电源自动切换开关是由两台三极或四极BM1系列塑壳断路器及附件(辅助、报警触头)、电机传动机构、机械联锁机构、智能控制器等组成。

分为整体式和分体式。

整体式是控制和执行机构同装在一个底座上;

分体式是控制器装在柜体面板上，执行机构装在底座上由用户安装在柜体内，控制器与执行机构约2m长的电缆连接。

两台执行断路器之间具有可靠的机械联锁装置和电气联锁保护，******了两台断路器同时合闸的可能性

双电源自动切换开关的结构形式：

1、接触器式：用两台交流接触器和一些连锁装置搭接而成。

2、断路器式：用两台断路器和外在的机械连锁装置组合而成。

3、负荷开关式：用两台负荷开关和一套内置的联锁机构组合而成。

4、双投式：用电磁力驱动、内置的接卸结构保持状态，单刀双掷一体化的转换开关

四、双电源自动转换开关工作原理

进入工作状态后，控制器将自动对两路电源各项电压连续进行数据采样，并计算出各项的电压有效值，根据整定的数据，微处理器做出各种判断处理，处理结果通过延时(可调)驱动电路向操作机构发出分闸或合闸指令，通过控制电机的正反转来实现开关的常、备用及双分转换，且故障的状况可由LED数码管和指示灯反映出来

出现故障后STS自动切换到***路给负载供电(前提***路电正常且和***路电基本同步），***路故障的话STS自动切换到***路给负载供电(前提***路电正常且和***路电基本同步）。 适合用于UPS-UPS，UPS-发电机，UPS-市电，市电-市电等任意两路电源的不断电转换，以上所有电源间都需要同步装置以***两电源基本同步，否则STS无法切换。
