合肥德控仪表的便携式电子水位计800米投入式液位计适用于多种场合-----水库河流，消防水池，供水水塔，水处理池，地下水位。可用于测量环保、水利、变频供水，工业过程控制，化工等领域的液位测量控制。

?便携式电测水位计适用于地质、矿山、水文等部门的水文观测孔、地质钻孔、水井、水库大坝及江河湖海的直接测量后计算读数之差得出后结果，以替代目前常用的测绳、测钟、电线、万用表等原始落后的简易测水方法。

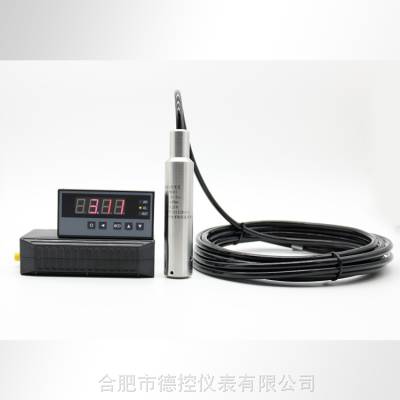

WH311系列便携式电子水位计由钢丝电缆线、探头、水位显示器、电池等组成，携带方便。

测量方法：
技术特点：
① 大测量深度：800m
② 大测量误差：≤±0.1%F.S（大±0.1
m/100m），达到***规定的三级水位计精度标准。
③ 探头直径：29mm，探头敏感区域≤±5mm。
④ 重复测量精度：≤±10mm。
⑤ 测线技术条件：外径2.0，7/0.25镀锌钢芯，高密度聚乙烯绝缘，破断拉≥25 kgf。
⑥ 水位检测器灵敏度：外接大地电阻≥500KΩ。
⑦ 水位检测器功耗：定制。
⑧ 水位检测器电源：充电电池。
⑨ 使用环境：-20℃～+40℃，相对湿度85%。

1用户需求分析要求:贵州地质局项目现场有两个深井,一个深度500米 一个1000米,需要实时监测深井里面液位高度,并设定30米低位报警停泵,防止深井泵空转烧坏,起到在实时监测深井液位的同时保护深井泵的作用。


便携式地下水位测量仪地热勘探抽水试验实时测量显示水位自动记录数据温泉井万和，地下水位自动监测仪，

地下水测量专用投入式水位计，液位温度一体式监测
地下水监测仪表是掌握地下水变化规律、了解地下水开采状况、指导地下水资源保护的重要手段。地下水监测系统可对地下水的水位、水温、水质等参数进行长期监测并自动存储监测数据，可对地下水的变化规律进行动态分析。

地下水监测系统依托既有的GPRS（或CDMA、4G、NB-IOT）无线网络进行建设，具有投资成本低、建设速度快、无通信距离限制等优点。系统支持水利部地下水通信规约，已在各地的国家地下水监测工程中广泛应用。

地下水测量专用投入式水位计，液位温度一体式监测概述：


    2.将WH311深井液位探头的信号线接到WH6显示仪上，显示仪会实时显示当前深井的实时液位，然后调节AH AL值（AH是高位报警值，AL是低位报警值，这个值用户可以根据现场工艺要求自行设定）我们设定为50米，当实际测量液位值小于50米时候继电器动作，报警器接通，发出声光报警。从而实现低水位报警的功能。还可以将低液位报警的常闭点和控制深井泵的中间继电器组成一个回路,还可以起到低位停泵的功能,起到保护深井泵,防止空转干烧的问题。

地下水温水位深度监测设备技术参数

测量介质 水及一般非腐蚀性液体
测量范围 0～1米至0～500米
过载压力 2倍满量程
输出信号 4～20mDCA(两线制) 1～5VDC(三线制)
供电电压 9～36VDC
介质温度 -30～+85℃
环境温度 -20～+85℃
储存温度 -40～+90℃
相对湿度 ≤95％(40℃)
上升时间 ≤5毫秒可达90％FS
测量精度 0.5级，0.25级(包括非线性、重复性及迟滞在内的综合误差)
温度漂移 ≤±0.05％FS／℃(温度范围-20～85℃,包括零点和量程的温度影响)
温度补偿 0～70℃
外壳材料 304不锈钢
探头材料 304、316或316L不锈钢
电  源： 85V AC~265V AC，120VDC~380VDC，功耗小于6W
         12VDC~36VDC，功耗小于6W
          注：直流供电电源应留有一定功率余量，请按每台24VDC/0.***， 12VDC/2A配置电源。并注意电源线长度和线径。
工作环境：0℃~50℃，湿度低于90%R.H，不结露。
显示范围：-1999~9999，小数点位置可设定
输入类型：万能输入，可通过参数设定选择基本误差：小于0.5%F.S
控制周期：0.2秒
报警输出：2点继电器输出，触点容量220V AC，3A
变送输出：光电隔离，输出分辨力1/3000，误差小于±0.2% F.S

地下水测量专用投入式水位计，液位温度一体式监测 地下水位监测仪安装方式

地下水测量专用投入式水位计，液位温度一体式监测 地下位监测仪用户

东方万和仪表的工程师帮助了贵州地质局，吉林大学地球学院，新疆地震局等数十家用户实现了深井液位实时监测和低位停泵功能。现在我们重点分析一下贵州地质局的深井液位显示停泵解决方案：


WH311地下水位测量仪，拥有了很多用户，从2013年到现在6年间，就已经有超过100000家用户选型WH311水位测量仪，解决深井液位显示报警的问题。

地下水温水位深度监测设备WH311简单易学会，测量稳又准



案例分析
东方万和仪表的工程师帮助了贵州誉昌地质勘察技术，江汉油田，青山绿水温泉公司等数十家用户实现了地热温泉井温度液位一体化双显示监测方案。现在我们重点分析一下青山绿水温泉公司的深井温泉温度液位双显示方案：具体显示方案如下图



 WH311地下水水位监测仪电路部分采用的是美国德州仪器（TI）公司原装芯片放大电路，大大提高传感器信号输出的稳定性，高性能芯片大大减弱了信号衰减，显示表和水位探头之间用户可以用2*1.5平方屏蔽电缆线自行延长，*远传输距离可以达到5公里。

WH311地下深井水测量仪信号传输采用***级别的聚氨酯钢丝电缆(放的过程中,一定要注意对电缆的保护),确保测量信号实时的,高精度稳定的输出。然后显示器会有两个继电器开关量输出，在低位的时候（这个值用户可以根据工艺自行设置）自动停泵。

一、地下水温水位深度监测设备项目概述
 某高原地区需要对高温地热井水温水位进行长期监测，通过水深水位传感器采集地热井液位温度变化，安装在井下，监测站安装液位温度一体显示器，，借助24V供电电源供电方式，使用无纸记录仪将采集数据存储发送，实现液位、温度等的数据的保存、查询功能。支持用户调取数据进行自主应用。
  1.1现场现状
    地热井介质：高温沸水
井深：150m
温度：150℃以下  设定120℃
地热井周边无电源；


  1.2现场需求

• 地热井150m水位的测量；

• 地热井120摄氏度水温监测；

• 可根据被监测水位、温度的上、下限值，自动告警；

• 远程测控24V供电电源；

• 水位水温历史数据无纸记录仪自动保存；

• 提供数据库接口。

1. 设计方案2.1系统概述
   针对恶劣环境水资源监测困难、成本高条件有限，我公司推出一套基于双通道深井水位水温一体显示***功耗水资源监测系统，本系统主要涉及液位、温度等的监测和数据传输。系统依托成熟的传感器一体监测传感技术，借助时下数字显示表，工作人员可通过液位温度显示器或无纸记录仪存储导出相关数据，该平台能够实现数据的远程监测，并保存数据库，生成多种报表和曲线，方便用户监测地热井的液位、温度等状况。
