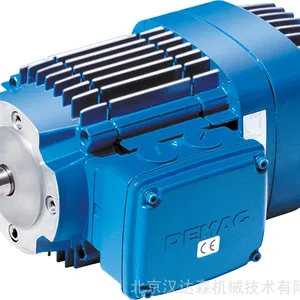

德国DEMAG德马格   锥形转子制动电机KB系列，我们使用我们的模块化驱动系统提供具有效益的解决方案，以满足特定的子组件要求。这为您节省了宝贵的项目工程资源，并在购买起重机驱动器时为您提供可靠的产品规格的确定性。

因此，如果您的操作需要工业驱动器或工业驱动器组件，请选择德马格起重机的匹配驱动器产品。

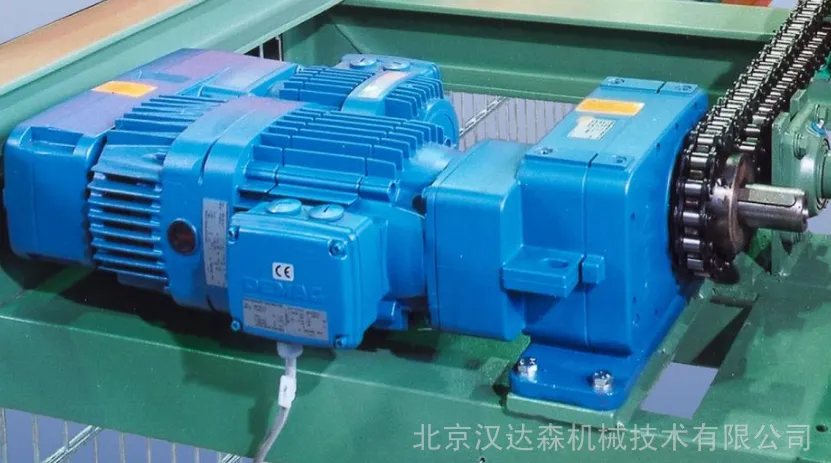

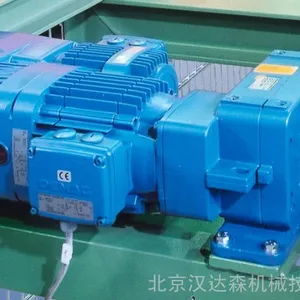

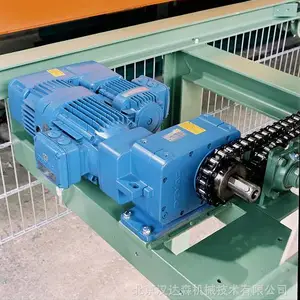

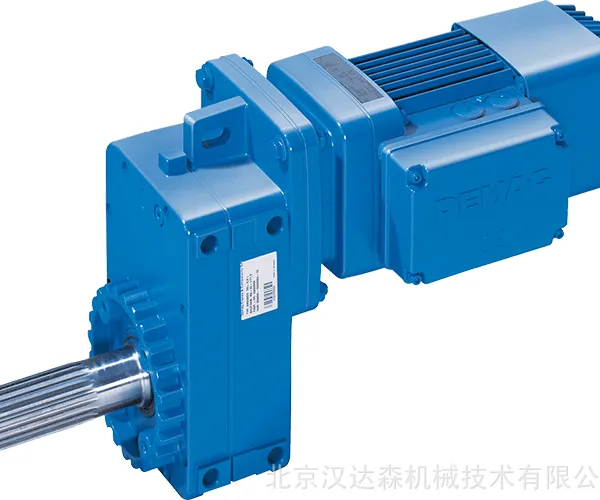

带德马格联轴器轴端的齿轮箱和电机组合（Z 型圆柱转子电机或 KB 锥形转子制动电机），使用中间法兰和滚轮星形联轴器

耦合连接

技术数据

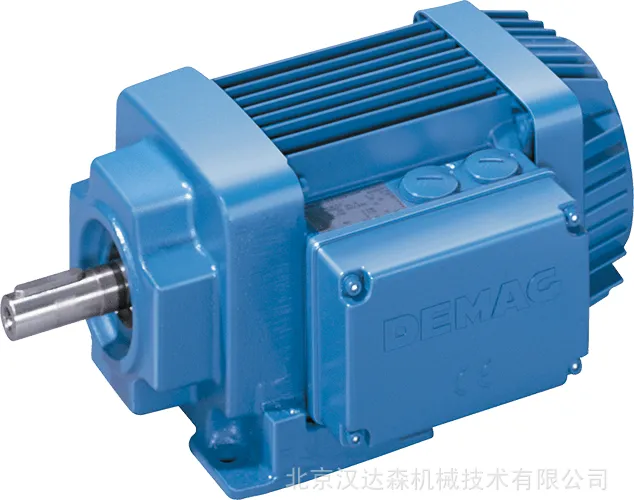

对于高达 45 kW 的输出：4 极 Z 电机

  名称

ZBA = 制动

ZNA = 无制动 输出 HP [kW]

60% CDF

140 °F (60 °C) 温度。

ZBA/ 63 B4 0.3 (0.18)

ZBA/ 71 A4 0.4 (0.25)

ZBA/ 71 B4 0.6 (0.37)

ZBA/80 A4 0.9 (0.55)

ZBA/ 80 B4 1.2 (0.75)

ZBA/90 A4 1.8 (1.1)

ZBA/ 90 B4 2.4 (1.5)

ZBA/ 100 AL4 3.5 (2.2)

ZBA/100 B4 4.8 (3)

ZBA/ 112 A4 6.4 (4)

ZBA/ 132 AL4 8.9 (5.5)

ZBA/ 132 B4 12.1 (7.5)

ZBA/ 132 B4 15.3 (9.5)

ZBA/160 AL4 17.7 (11)

ZBA/160 B4 24.1 (15)

ZBA/180 A4 29.8 (18.5)

ZBA/180 B4 35.4 (22)

ZBA/200 A4 48.3 (30)

ZBA/ 225 AL4 59.5 (37)

ZBA/ 225 B4 72.4 (45)

效率达到 IE2：4 极 ZBE/ZNE 电机

德国DEMAG德马格   锥形转子制动电机KB系列

ZBE = 刹车

ZNE = 无刹车

输出 HP [kW]

CDF

104°F (40°C) 温度。 效率 [％]

η50 η75 η100

ZBE/ZNE 63 B4 0.18 66.5 71.2 72.1

ZBE/ZNE 71 A4 0.25 69.5 74.0 74.9

ZBE/ZNE 80 A4 0.55 78.0 78.3 78,1

ZBE/ZNE 80 B4 1.2 (0.75) 79.3 82.2 79.6

ZBE/ZNE 90 A4 1.8 (1.1) 79.8 82.3 81.4

ZBE/ZNE 90 B4 2.4 (1.5) 82.1 83.4 82.8

ZBE/ZNE 100 A4 3.5 (2.2) 83.8 84.9 84.3

ZBE/ZNE 100 B4 4.8 (3) 83.6 86.4 85.5

ZBE/ZNE 112 A4 6.4 (4) 86 87.4 86.6

ZBE/ZNE 132 A4 8.9 (5.5) 87.2 88.3 87.7

ZBE/ZNE 132 B4 * 12.1 (7.5) 87.5 90.3 88.7

ZBE/ZNE 160 A4 * 17.7 (11) 89 90.8 89.8

ZBE/ZNE 160 B4 * 24.2 (15) 89.2 91.8 90.6

ZBE/ZNE 180 A4 * 29.8 (18.5) 89.3 92.4 91.2

ZBE/ZNE 180 B4 * 35.4 (22) 89.2 92.3 91.6

ZBE/ZNE 200 A4 * 48.3 (30) 88.4 92.8 92.3

ZBE/ZNE 225 A4 * 59.6 (37) 90.8 93.2 92.7

ZBE/ZNE 225 B4 * 72.5 (45) 92.2 93.5 93.1

* 仅适用于与变频器一起运行

馈线行走应用：8/2 极 ZBF 电机

输出 HP [kW]

40/40% CDF，104° F (40 °C) 温度。

ZBF 63 A 8/2 0.09/0.40 (0.06/0.25)

ZBF 71 A 8/2 0.14/0.55 (0.09/0.34)

ZBF 80 A 8/2 0.21/0.80 (0.13/0.5)

ZBF 90 B 8/2 0.32/1.3 (0.2/0.8)

ZBF 100 A 8/2 0.47/1.95 (0.29/1.2)

ZBF 112 A 8/2 0.74/3.10 (0.46/1.9)

ZBF 132 A 8/2 1.15/4.70 (0.72/2.9)

ZBF 132 B 8/2 1.4/5.60 (0.88/3.5)
