MGXTSV-4B矿用光缆安装注意事项

（1） 光缆在敷设中可按与一般矿用电缆相同的方法敷设，但应注意不能超过光缆的允许拉伸力、压扁力及最小弯曲半径，否则有可能对光缆造成性损伤，严重时可能造成光缆报废。光缆在敷设过程中的允许拉伸力不超过10000N，光缆在运行过程中拉伸力不超过4000N（可根据用户要求提高）；光缆在敷设过程中的压扁力为3000N/100mm，在运行过程中的压扁力为1000N/100mm；光缆在敷设过程中的允许最小弯曲半径为25D，运行过程中最小弯曲半径为12.5D。

（2） 光缆安装敷设时的环境温度宜不低于-10℃。

（3） 光纤有效群折射率典型值：

B1  光纤   1310nm   1.466         1550nm    1.467

（4） 在敷设完成后，应由人员完成对光缆的接续，在光缆接续过程中，会产生电火花，因此在接续前应配备瓦斯安全员，对接续场地一定范围内进行瓦斯检测，当瓦斯浓度达不到安全要求时，应对矿道进行通风处理，使瓦斯浓度降低至安全范围后才能进行光缆的接续。

MGXTSV-4B矿用光缆

型号规格:MGTSV  规格：2-96芯 2-12芯 使用范围及用途：主要用于煤矿内语音、图像及数据等信号的传输使用方法及环境：适用于架空、穿管方式设，适用环境-40℃ ~ +60℃

产品特点：A、***的余长控制***光缆具有良好的抗拉性能和温度特性。B、采用蓝色阻燃PVC进行二次护套，使光缆具有良好的阻燃效果。C、金属加强构件、松套层绞填充式，钢一聚乙烯护罩，PVC外护套，使光缆具有良好的机械性能。

适用范围◇ 应用范围：矿区的长途通信和局间通信◇ 使用温度（℃): -40～+70◇ 敷设方式：架空，管道，直埋

 产品描述松套管，金属加强件，缆芯填充油膏，松套管紧凑绞合，阻水填充物，阻燃护套

技术特点：◇ 低损耗，低色散，结构紧凑，良好的综合机械性能◇ 允许侧压力(N/100mm)：长期：300，短期：1000◇ 允许拉力(N)：长期：600，短期：1500◇ 允许弯曲半径：敷设时20倍缆径，工作时10倍缆径

光纤型号◇ 62.5/125um，50/125um，9/125um，G652，G655◇ 光缆外径(mm)：10.8～17.4◇ 光纤数量（芯）：2～144◇ 光缆重量(Kg/Km)：156～340

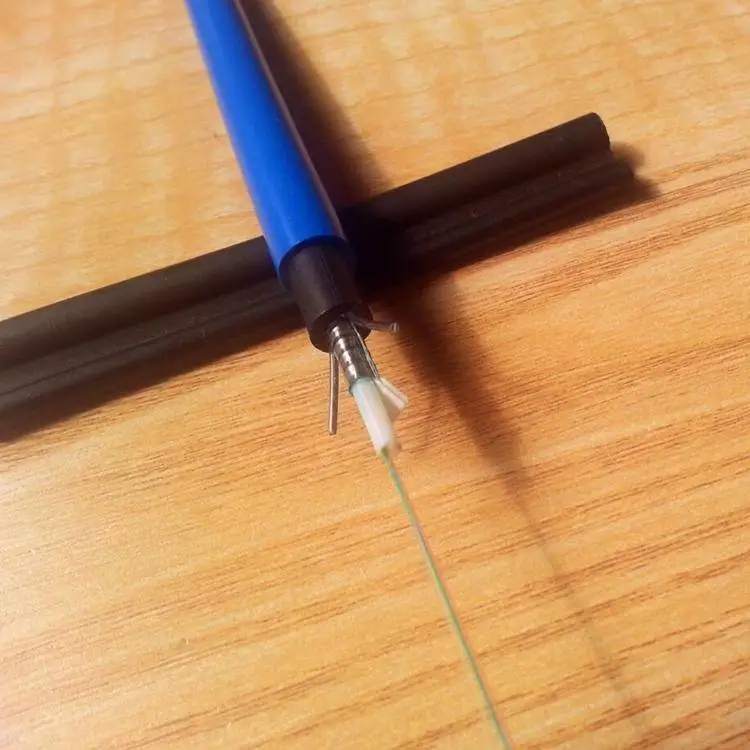

8芯矿用光缆MGXTSV-8B1   矿用阻燃光缆的结构是将单模或多模光纤套入由高模量的塑料做成的松套管中，套管内填充阻水化合物。 缆芯的中心是一根磷化钢丝或挤上聚乙烯的钢丝绳，松套管(或填充绳及信号线)围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物钢-聚乙烯粘结内护套后，蓝色阻燃PVC护套成缆.
