| 品牌:上海渤工 | 型号:HC42X-16P | 连接形式:法兰 |
| 驱动方式:水力控制 | 流动方向:单向 | 材质:不锈钢 |
| 形态:球式 | 公称通径:DN40-600 | 零部件及配件:配件 |
| 外形:中型 | 标准:国标 | 压力环境:常压 |
| 工作温度:常温 | 类型(通道位置):二通式 | 适用介质:水 |
| 规格:DN40-600 | 包装:木箱、木架 |
产品名称 | 静音止回阀 |
产品型号 | HC42X、DRVZ |
公称通径 | DN40-DN600mm |
压力范围 | 1.0-2.5MPa |
阀体材质 | 铸铁、球墨铸铁、铸钢、不锈钢 |
产品概述:

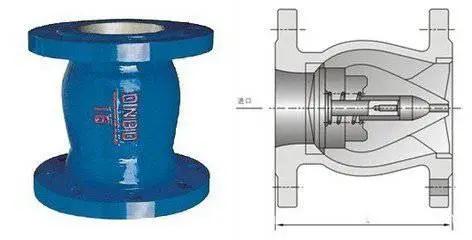

HC42X(DRVZ)静音止回阀静音式止回阀主要由阀体、阀座、导流体、阀瓣、轴承及弹簧等主要零件组成,内部流道采用流线型设计,压力损失小,阀瓣启闭行程很短,停泵时可快速关闭,防止巨大的水锤声,具有静音关闭的特点。
主要技术参数
型号 | DRVZ/T-10 | DRVZ/T-16 | DRVZ/T-25Q |
公称压力 | PN1.0MPa | PN1.5MPa | PN2.5MPa |
公称通径 | DN50~DN300(mm) | ||
zui高工作压力 | 1.0MPa | 1.6MPa | 2.5MPa |
密封试验压力 | 1.1MPa | 1.76MPa | 2.75MPa |
壳体试验压务 | 1.5MPa | 2.4MPa | 3.75MPa |
静音式止回阀主要零部件
零件名称 | 材料 |
阀体、导流体 | 灰铸铁、球墨铸铁、铸钢 |
阀座、轴瓦、阀瓣、轴 | 青铜或铬不锈钢 |
弹簧 | 不锈钢 |
主要连接尺寸
(法兰连接尺寸:PN10按GB4216.4-84,PN16按GB4216.5-84,PN25按9113.4-88标准)
公称通径(mm) | L(mm) |
50 | 120 |
65 | 150 |
80 | 180 |
100 | 240 |
125 | 300 |
150 | 350 |
200 | 450 |
250 | 500 |
300 | 550 |
350 | 575 |
400 | 600 |
450 | 650 |
500 | 700 |

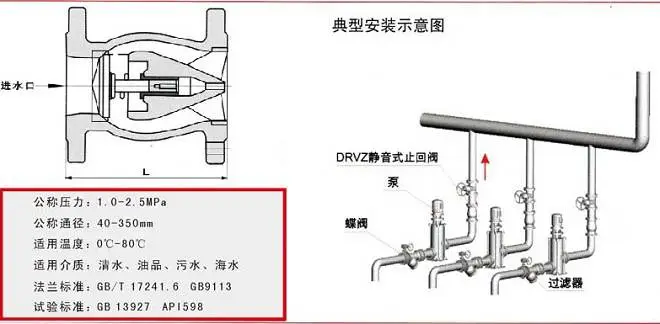

安装示意图:
