在市政、化工造纸及其它多种水处理工艺中，水体搅拌混合是其中关键工艺过程之一。传统的搅拌机械 分为立轴折桨式和水平（潜水）式两种常用方式，由于安装的方式和叶桨形式决定了其搅拌形态，无论在能 耗上还是在搅拌效果上均不太理想，不仅给污水厂的运营成本带来不必要的增加，而且会直接影响到较好的 工艺处理效果。针对以上问题，经过多年的试验，借助同行的设计经验，成功研制了新型的双曲面搅拌机， 经过多家污水处理厂多年的实际应用，获得了良好的效果。

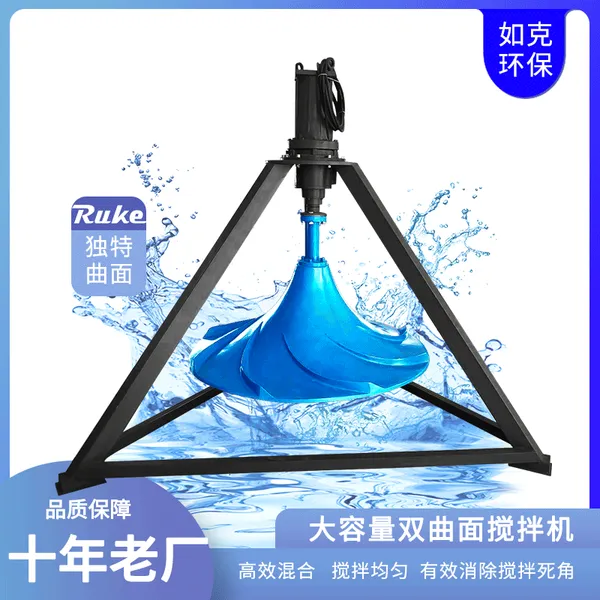

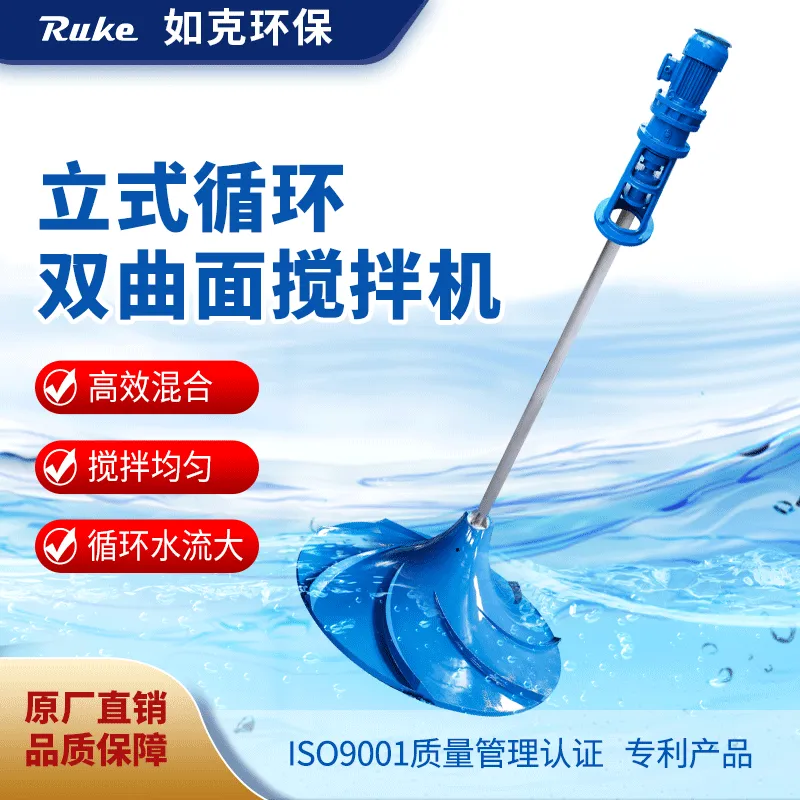

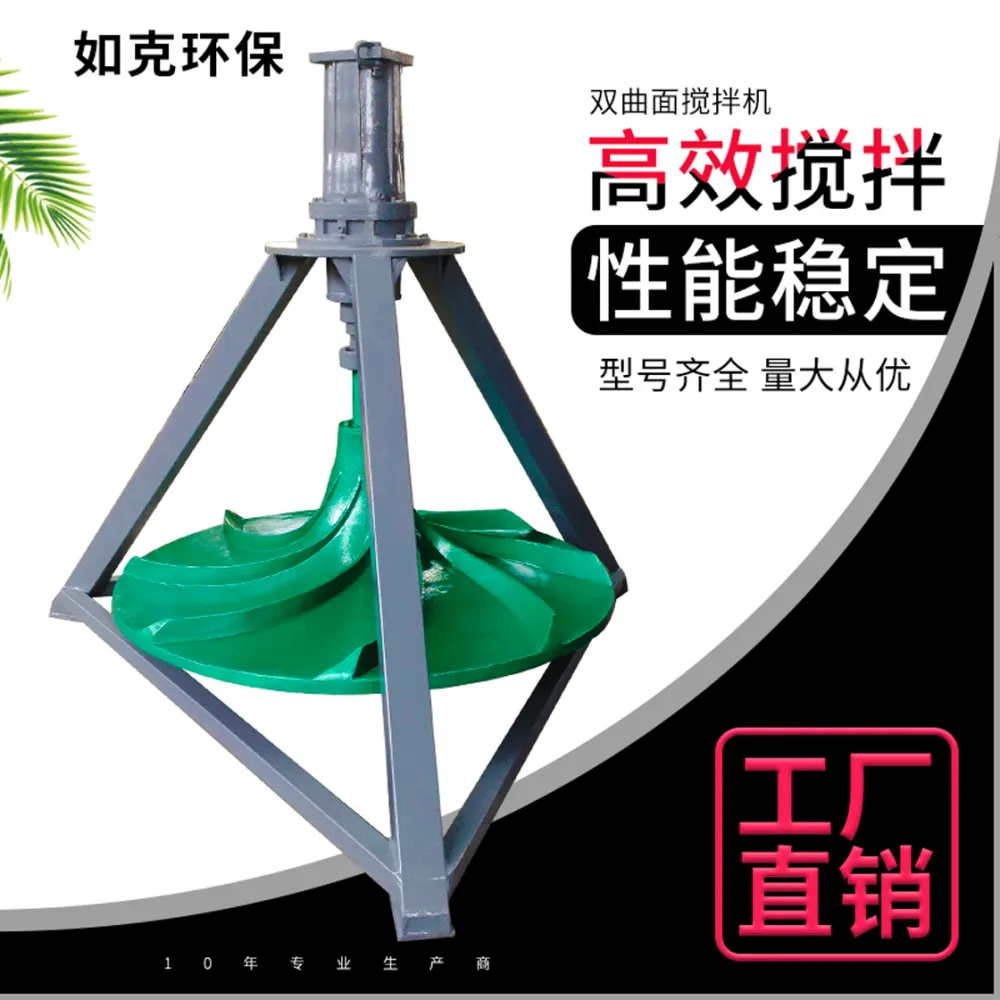

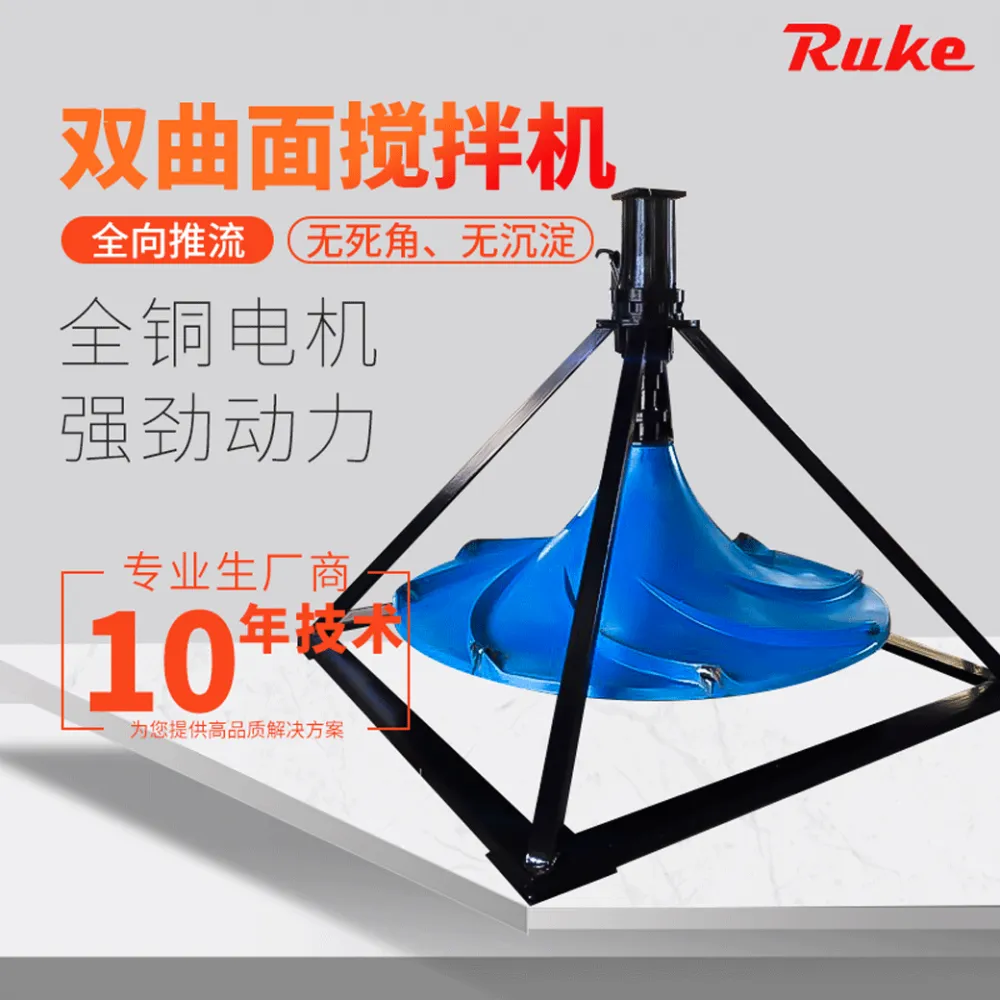

 应用范围： G/Q/FSJ 型系列曲面搅拌机是我公司推荐使用的搅拌机之一。它广 泛运用在环保、化工、能源、轻工等行业需要对液体进行固液、气搅拌 混合的场合，尤其适用在污水处理工艺中的混凝池、调节池、厌氧池、 硝化和反硝化池。

 工作原理： G/Q/FSJ 型系列曲面搅拌机曲面叶轮体上表面为双曲线母线绕叶轮 体轴线旋转形成的双曲面结构，其叶轮结构设计，较大限度地将流体特 性与机械运动相结合。双曲线的方程为 xy=b 曲线沿 y 轴旋转而构成的曲面体；为了迎合水体流动，设计从 叶轮的中心进水，这一方面减少了进水紊流，另一方面***了液体对叶轮表面的压力均匀，从而***整机在 运动状态下的平衡。在渐开双弧面上均布有八条导流叶片，借助液体自重压力作补充进水获得的势能与叶轮 旋转时产生的离心力形成动能，液体在重力加速度的作用下经双曲面结构过渡沿叶轮圆周方向作切线运动， 在池壁的反射作用下，形成自上而下地循环水流，故可获得在轴向（y）和径向（x）方向的交叉水流(如双 曲面流态图)。

正是由于 G/Q/FSJ 型系列曲面搅拌机叶轮的结构特性和接近池底安装的特点，其工作位置决定了它对悬 浮物的防沉降作用是直接的，在工作中可获得理想的搅拌效果，能有效地消除搅拌死角。较大的比表面积可 获得大面积的水体交换。

      G/Q/FSJ 型系列曲面搅拌机作为搅拌混合设备，适用于各种低黏度的液体之间、固液、气液之间的混合 搅拌；不仅适用于圆形池、方形池，在长方形水池中分单元布置使用也比较常用。 在我国现有各种污水处理工艺中，波轮式搅拌机主要可以克服传统叶片（浆）式搅拌易出现死角，曝气 工艺水气混合效果不佳的问题，发挥其搅拌均匀的优势。

主要特点表现在以下几个方面：

(1)可以用在各种液体与固体、气体混合的场合，可替代现有搅拌设备，实现三维立体、螺旋状的混合， 使搅拌更均匀，提高搅拌效率。

(2)较大的比表面积叶轮，功率配备小，循环水流大，能耗低，比传统搅拌方式节能 30%-50%。

(3)整机结构紧凑，运行可靠，安装维护便捷。

(4)该叶轮由增强纤维或钢制材料制作而成，能适应不同的工况要求，使用寿命长。
